供交流50Hz，電壓至550V，直流電壓至500V的電路中作反應工作機械的行程，控制其運動方向或行程大小之用。
二、結構簡介
行程開關由外殼（殼體，蓋），傳動頭和隔爆型微動開關等組成。外殼為增安型結構，采用含鎂量不大于0.5%的輕鋁合金壓鑄而成，表面環氧粉末涂復，外形美觀且具有耐沖擊等優良性能。微動開關固定的殼體內，傳動頭裝在殼體的上端隨著杠桿的轉動或頂桿的移動，從而實現開關觸頭的開或閉，蓋與殼身之間設有密封圈，并用不銹鋼螺釘緊固，可保證外殼的防護等級達到IP54。
隔爆型微動開關，結構緊湊，可靠性強，體積小，通斷能力和壽命指標高是具有先進水平的配套元件。
三、技術數據
行程開關額定絕緣電壓為交流500伏，約定發熱電流為10安，其余基本參數見表1和表2的規定。
型號8077/1-20 8077/1-11
動作行程＜5(mm)＜40（mm）
超行程＞4(mm)＞30°
差程 ＜3(mm)≤25°
操作力 > 61.8 > 13.7

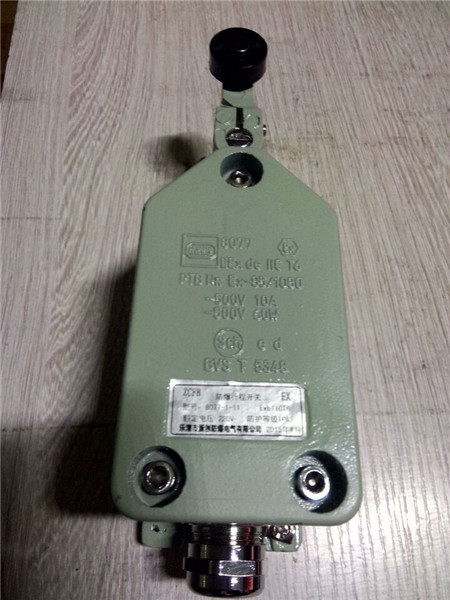

8077-1-11防爆行程開關 BLXK防爆行程開關
