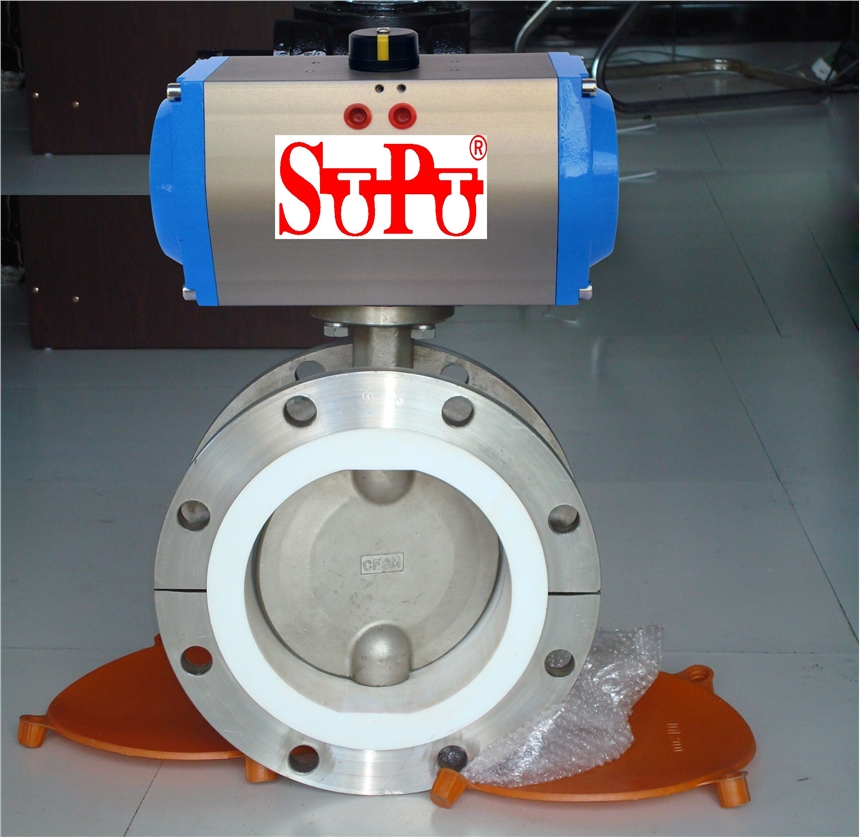

氣動法蘭蝶閥
主要技術參數：
公稱通徑：DN（mm）、50～800
公稱壓力：PN（MPa）:0.6、1.0、1.6
試驗壓力：強度試驗:0.9、1.5、2.4
密封試驗：0.66、1.1、1.76
氣密封試驗：0.6、0.6、0.6
適用介質：空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動。
閥體：球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板：鑄鋼、不銹鋼及特殊材料
密封圈：各種橡膠、聚四氟
閥桿：2Cr13、不銹鋼
填料：O型圈、柔性石墨O
蝶閥標準規格：
設計標準：GB/T2238-1989
法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992;JB/T9092-1999
技術參數：
介質：水、氣、油品及腐蝕性流體
氣壓：?jiǎn)巫饔茫?/span>5-7bar）；雙作用（4-7bar）
限位開關：實現反饋遠程信號
電氣連接：接線盒式、電纜引線式
主要特點為：
l 小巧輕便，容易拆裝及維修，并可在任意位置安裝；
l 結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速；
l 流量特性趨直線，調節性能好；
l 蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點；
l 蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏；
l 密封件可更換，且密封可靠達到雙向密封；
l 蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類；
l 該閥可設計成法蘭連接和對夾連接；
l 驅動方式可選擇手動、電動或氣動；
l 設計新穎、合理、結構獨特，重量輕，啟閉迅速；
l 操力矩小，操作方便，省力靈巧；
l 可以任何位置安裝，維修方便；
l 密封件可以更換，密封性能可靠達到雙向密封零泄漏；
l 密封材料耐老化、耐腐蝕，使用壽命長等特點。
用途：適用于食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
