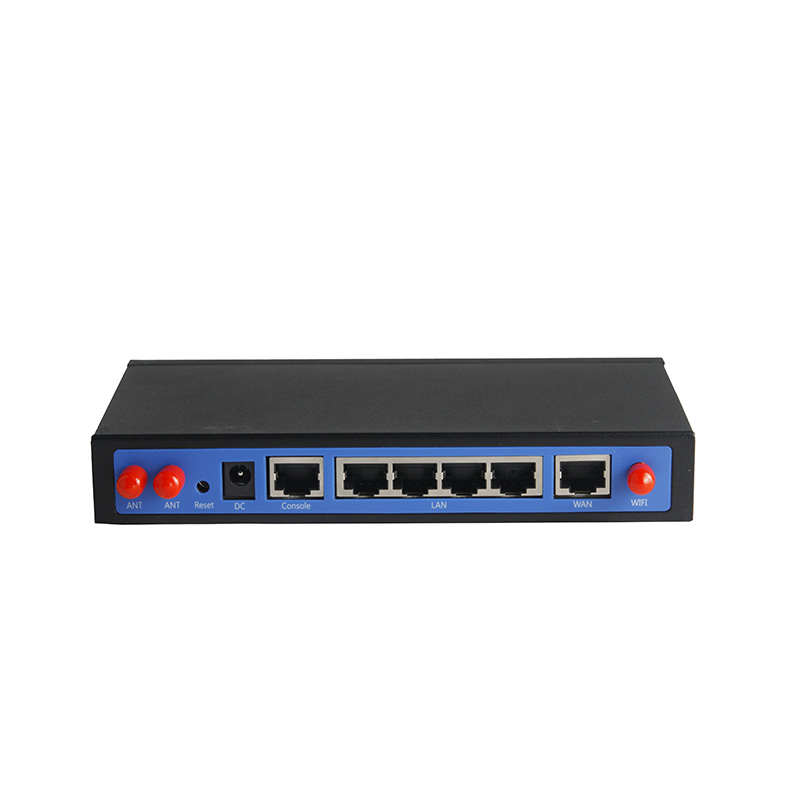

R9680FA 4G TDD/FDD-LTE Router是一種物聯網無線通信工業路由器，利用公用4G網絡為用戶提供無線長距離數據傳輸功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、2個以太網LAN，可同時連接串口設備、以太網設備，實現數據透明傳輸和路由功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。
組網拓?fù)鋱D（1）
產品特點
工業級應用設計
u 采用工業導軌設計,符合工業安裝標準
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u •WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u 以太網接口內置1.5KV電磁隔離保護
u RS232/RS485/RS422接口內置1
u 5KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
u 提供標準RS232（或RS485/RS422）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備
u 提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
使用方便，靈活，多種工作模式選擇方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式）
功能強大
u 支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA/4G。
u 支持WCDMA和有線WAN雙鏈路智能切換備份功能（可選）
u 支持VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能
u 支持本地和遠程在線升級，導入導出配置文件。
u 支持NTP，內置RTC。
u 支持國內外多種DDNS。
u 支持VLAN，MAC地址克隆，PPPoE服務器。
u WIFI支持802.11b/g/n,支持WIFI AP、AP Client，中繼器，中繼橋接和WDS等多種工作模式（可選）
u WIFI支持WEP,WPA，WPA2等多種加密方式，支持RADIUS認證，MAC地址過濾等功能。
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
u 支持APN/VPDN
u 支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流量統計,實時顯示數據傳輸速率等功能
u 支持TCP/IP、UDP、FTP、HTTP等多種網絡協議
u 支持SPI防火墻，VPN穿越，訪問控制，URL過濾，等功能。
u 定時重啟等功能
無線參數
|
項 目 |
內 容 |
|
無線模塊 |
工業級無線模塊（全網通） |
|
標準及頻段 |
支持 LTE（FDD）B1/B3/B5 LTE (TDD) B38/B39/B40/B41 UMTS/HSDPA/HSUPA Band B1 TD-SCDMA B34/B39 GSM/GPRS/EDGE Tri Band 850/900/1800 CDMA 1X/CDMA EVDO BC0 |
|
理論帶寬 |
LTE FDD(下行速率100Mbps，上行速率50Mbps) /HSUPA:5.76Mbps(上行速率)/ HSDPA:7.2Mbps(下行速率) UMTS:384Kbps (下行速率/上行速率) HSPA+: 42Mbps 下行速率) 5.76Mbps(上行速率) |
|
發射功率 |
<24dBm |
|
接收靈敏度 |
<-109dBm |
WIFI無線參數
|
項 目 |
內 容 |
|
標準及頻段 |
支持IEEE802.11b/g/n標準。 |
|
理論帶寬 |
IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達300Mbps |
|
安全加密 |
支持WEP、WPA、WPA2等多種加密方式，可選WPS功能 |
|
發射功率 |
16-17dBm（11g），18-20dBm（11b） |
|
接收靈敏度 |
<-72dBm@54Mpbs |
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
128MB（可擴展512MB） |
|
RAM |
512MB |
接口類型
|
項 目 |
內 容 |
|
LAN接口 |
4個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
WAN接口 |
1個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
串口 |
1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~115200bits/s |
|
指示燈 |
具有“PWR”、“ACT”、“SYS”、“ON” |
|
天線接口 |
ANT ：標準SMA陰頭天線接口，特性阻抗50歐 |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset復位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
|
Console接口 |
RJ45插座，接口定義內置RS232、RS485接口可選 |
|
|
|
供電
|
項 目 |
內 容 |
|
標準電源 |
DC 12V/1A |
|
供電范圍 |
DC 5~35V |
|
通信電流 |
<450mA (12V) |
物理特性
|
項 目 |
內 容 |
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
157x97x25 mm (不包括天線和安裝件) |
|
重量 |
510g |
其它參數
|
項 目 |
內 容 |
|
工作溫度 |
-25~+65oC（-13~+150℉） |
|
擴展工作溫度 |
-30~+75oC（-22~+167℉） |
|
儲存溫度 |
-40~+85oC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
