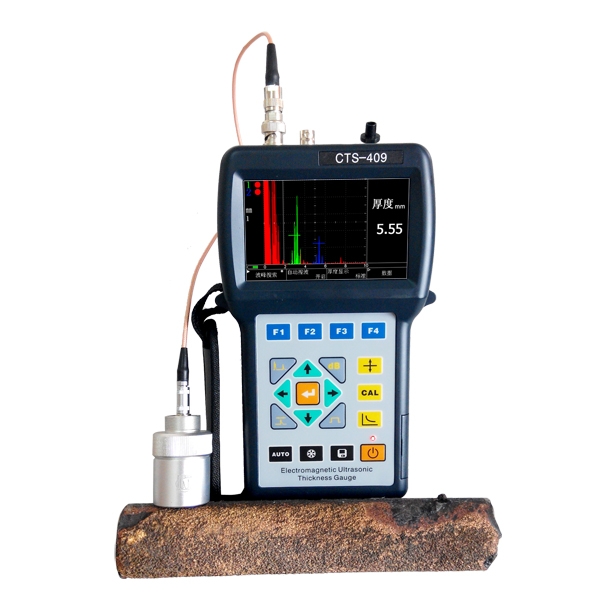

CTS-409是汕頭超聲公司最新推出的無需耦合劑、可非接觸測量工件厚度的便攜式電磁超聲測厚儀，儀器可對任何金屬或磁性材料進行檢測，與常規超聲測厚儀器相比， EMAT探頭對檢測表面不敏感，適合粗糙的表面，允許通過覆層（油漆層或鐵銹層）或空氣層測量，免去除表面油圬或鐵銹。厚度測量結果不受角度影響，測量精度高（精確到0.01mm），該儀器選配功能可通過RS-485總線組網、GPRS無線網絡和SMS短消息等多種方式實現測量厚度數據遠程傳輸。
產品介紹：
CTS-409是汕頭超聲公司最新推出的無需耦合劑、可非接觸測量工件厚度的便攜式電磁超聲測厚儀，儀器可對任何金屬或磁性材料進行檢測，與常規超聲測厚儀器相比， EMAT探頭對檢測表面不敏感，適合粗糙的表面，允許通過覆層（油漆層或鐵銹層）或空氣層測量，免去除表面油圬或鐵銹。對高溫、高速、涂覆的材料進行測厚具有獨特的優勢。厚度測量結果不受角度影響，測量精度高（精確到0.01mm），該儀器選配功能可通過RS-485總線組網、GPRS無線網絡和SMS短消息等多種方式實現測量厚度數據遠程傳輸。
功能特點;
· 厚度測量結果不受角度影響，測量精度高（精確到0.01mm）。
· 無需耦合劑，測量更方便，探頭前帶耐磨層，硬度80D+（召氏）。
· 粗糙工件表面氧化皮及油漆等對工件測量結果沒有影響；可穿過涂層測厚。
· 適用于高溫測厚(檢測時間少于4秒時可支持到600℃，提供高溫手柄)，適合碳鋼、銅、不銹鋼等各種導電金屬材料。
探頭配件：
探頭配件
宣傳視頻：
|
標準 |
符合歐洲標準(EN12668-1) |
|
配套探頭 |
EMAT-001（可定制） |
|
測量范圍 |
2.0～300.0mm |
|
被檢測工件溫度范圍 |
-40～300℃，點式檢測可到600℃ |
|
顯示屏 |
工業級、TFT 4.3"WVGA彩色液晶顯示屏，分辨率800×480 |
|
激勵脈沖強度 |
350 Vpp |
|
采樣頻率/位數 |
160MHz/10Bit |
|
帶寬范圍 |
300kHz-5MHz |
|
檢波方式 |
正負檢波、全檢波及射頻波 |
|
范圍調節步進 |
1mm（橫波） |
|
總衰減量 |
110dB，分：0.1、2.0、6.0步進 |
|
提離高度 |
3mm |
|
水平線性誤差 |
＜0.4% |
|
動態范圍 |
≥30dB |
|
激磁方式 |
永磁體 |
|
重量 |
＜1.0kg |
|
電源 |
大容量鋰電池，無記憶效應，可連續工作8小時 |
應用領域：
電站鍋爐主蒸汽管道工作壓力高、溫度高、是金屬監督檢驗的重點，近期國內多次出現主汽管道開裂泄漏事故，并造成人身傷亡事故，嚴重的影響安全運行，CTS-409用于對外部附有氧化層/沉積物的火力發電廠鍋爐管件進行不使用耦合劑的厚度測量。檢測效果優異：
大容量亞臨界和超臨界火電鍋爐中，膜式水冷壁普遍采用內螺紋管。與普通的光管相比，內螺紋管能有效地防止水與管壁之間形成蒸汽膜，增加光管內流動的擾動，使管壁溫度更加均勻，既避免光管燒壞，又提高了鍋爐的傳熱效率。但其爐內水冷壁管在長期服役中受到煙氣、煤灰和火焰等侵蝕，極易出現磨損、腐蝕，造成管壁局部減薄，在管內高壓、高溫蒸汽的作用下，最終產生管體爆裂泄漏等嚴重事故。CTS-409對電站鍋爐水冷壁鋼管內壁腐蝕電磁超聲檢測能夠快速檢測出水冷壁內壁腐蝕，檢測前不必進行表面清理及打磨，檢測效率和靈敏度較高。檢測效果圖：
應用領域：
1.干耦合，適應于多數金屬厚度測量或腐蝕檢測。
2.蜂窩狀鋁盤結構的檢測。
3.材料腐蝕或侵蝕程度的評估。
4.材料各向異性程度的評估。
5.發動機零部件應力、應變狀態的測試。
0.65mm鋼尺
18mm不銹鋼板
碳鋼a
碳鋼b
