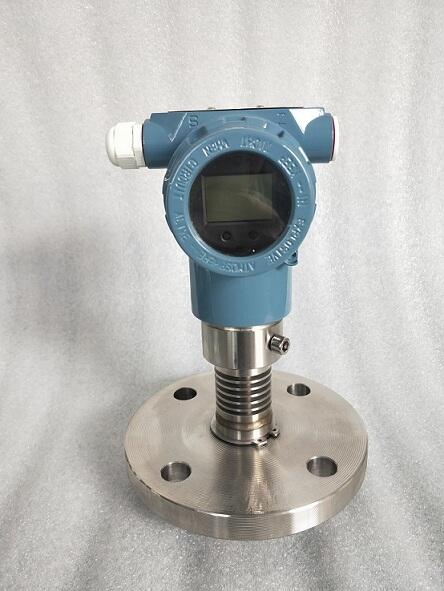

安徽BRT-118W隔膜密封式差壓變送器
概要
密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。
eca118w、eca118n和eca118y隔膜密封式差壓變送器用于測量液體、氣體和蒸汽的流量、液位、密度和壓力，然后輸出與測得的差壓相對應4～ 20madc信號。
由于它們可與hart275手操器相互進行通訊，故可進行遠程設定及監控。
標準技術規格
通信線路條件
電源電壓:16.4～42vdc(16.4～30v dc)
通信距離:2km，使用cev電纜時
負載電容:0.22μf以下
負載電感:3.3mh以下
與電源線的間距:15cm以上
連接于接收電阻上的接收儀表的輸入阻抗在2.4khz 時,為10kω以上
環境溫度
-40～85℃(-40～185°f)(一般型)
-30～80℃(-22～176°f)(帶數字式表頭)
工作壓力
2.7kpaabs(20mmhgabs)
～法蘭的額定工作壓力
電源電壓變動的影響
±0.005%/v(21.6～32vdc,350ω)
安裝
變送器:2-inch管道安裝
隔膜密封件:法蘭安裝
安裝法蘭規格
ansi規格的法蘭與墊片接觸的一面，進行鋸齒形加工(根據ansib16.5)
防水結構
jisc0920防浸型(相當于iecip67和nema4x)
變送器材質
法蘭:jisscs14a
法蘭螺栓:參閱“型號及規格代碼表”
隔膜密封件材質
毛細管:jissus316
保護管:jissus304
pvc屏蔽(pvc的最大使用溫度:100℃）
阻尼時間常數
放大器組件和帶隔膜密封件的膜盒組件的時間常數相加值
放大器組件時間常數:0.2～64秒,可分9段設定
當毛細管長5m，注入液的代碼a時，在正常溫度下取得的值.
