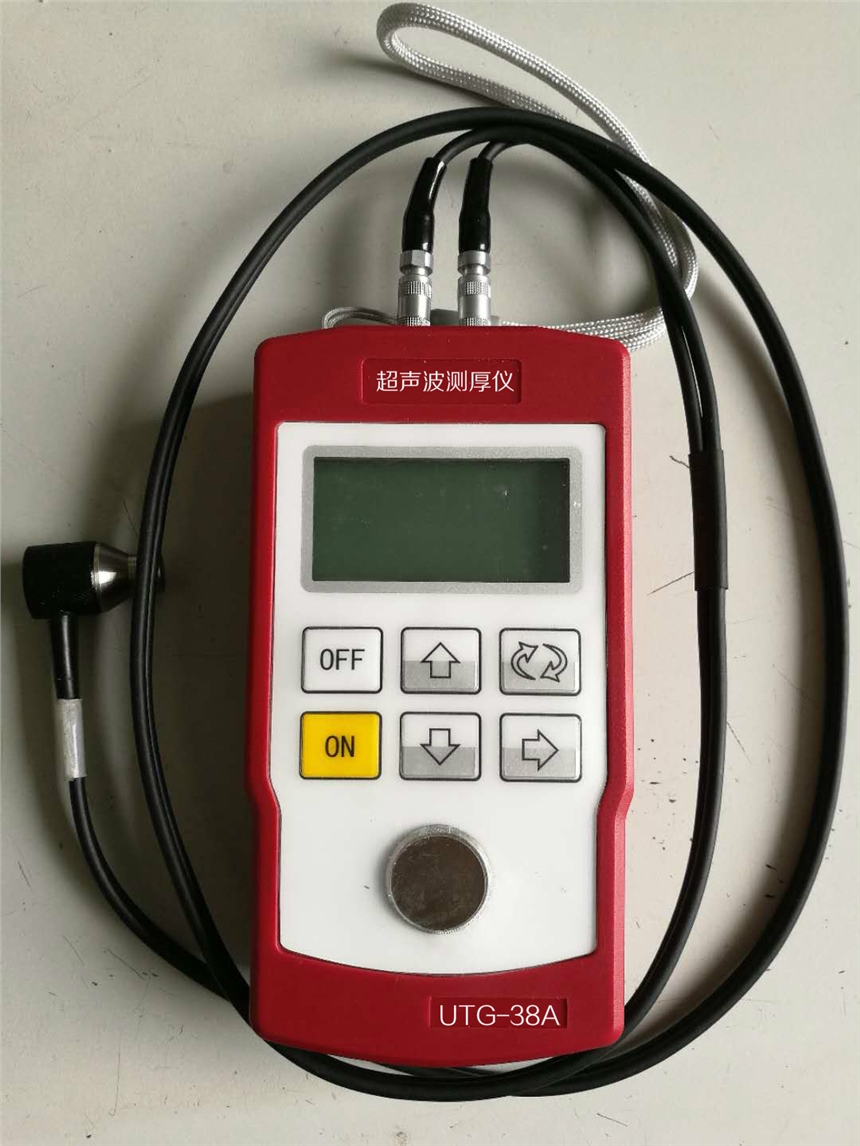

UTG-38A（LAD-C）高精度測厚儀
LAD-C超聲波測厚儀是我公司自主研發生產的高性能測厚儀，可快速、精確的測量管道壁厚、鋼板厚度、鍋爐壁厚等，廣泛應用于鍋爐、壓力容器、管道行業。LAD-C型帶有存儲功能，可存儲40組數據；UTG-36A型無存儲功能。適用于測量精度較高,要求儲存測量數據的場合和國外用戶使用。超聲波測厚儀是根據超聲波脈沖反射原理來進行厚度測量的，當探頭發射的超聲波脈沖通過被測物體到達材料分界面時，脈沖被反射回探頭通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。凡能使超聲波以一恒定速度在其內部傳播的各種材料均可采用此原理測量。超聲波測厚儀主要有主機和探頭兩部分組成。主機電路包括發射電路、接收電路、計數顯示電路三部分，由發射電路產生的高壓沖擊波激勵探頭，產生超聲發射脈沖波，脈沖波經介質介面反射后被接收電路接收，通過單片機計數處理后，經液晶顯示器顯示厚度數值，它主要根據聲波在試樣中的傳播速度乘以通過試樣的時間的一半而得到試樣的厚度。
|
產品參數 |
||||
|
型 號 |
UTG-38A（LAD-C） |
UTG-36A |
||
|
測量范圍 |
1-300.0mm |
1.00-200.0mm |
||
|
顯 示 |
4位數背光LCD液晶顯示 |
|||
|
分 辨 率 |
0.01mm |
0.1mm |
||
|
聲 速 |
1000-9999m/sec |
|||
|
儲 存 |
400個數據 |
無此功能 |
||
|
電 源 |
2*1.5V干電池 |
|||
|
工作溫度 |
0－40℃ |
|||
|
濕度范圍 |
20-90%RH |
|||
|
尺 寸 |
124×67×30mm |
|||
|
重 量 |
240g |
|||
|
低電壓顯示 |
有此功能 |
|||
|
自動關機 |
非使用狀態下自動關機 |
|||
|
|
|
|
|
|
|
可選探頭 |
||||
|
PT-5 |
5MHz |
直徑φ10mm |
0.80-300.0mm |
標準探頭 |
|
XT-5 |
5MHz |
直徑φ7mm |
0.60-30.0mm |
小管徑探頭 |
|
GT-5 |
5MHz |
直徑φ12mm |
1.00-200.0mm |
高溫探頭（300℃） |
|
CT-2.5 |
2.5MHz |
直徑φ12mm |
2.00-200.0mm |
粗晶探頭 |
