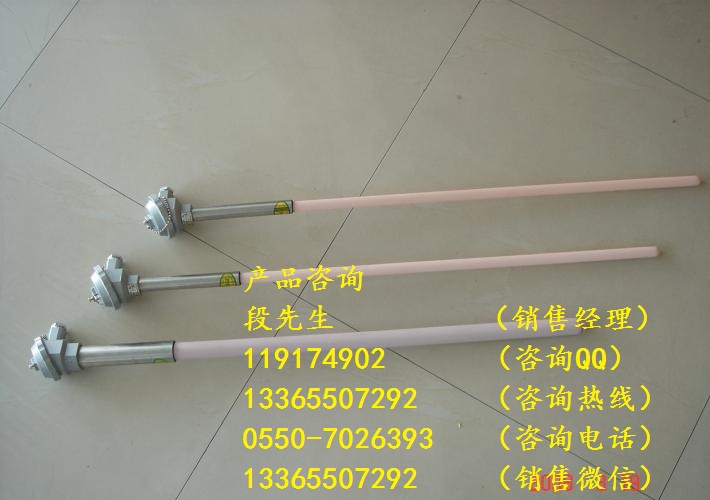

WRP2-130高貴金屬熱電偶
高溫貴金屬熱電偶/WRP2-130
1、應用
適用于各種生產過程中高溫場合，廣泛應用于玻璃及陶瓷及工業鹽浴爐等測溫。
2、主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 、 II
防護等級：IP65
偶絲直徑：Φ0.5
公稱壓力：常壓
3、型號及規格
高溫貴金屬熱電偶/WRP2-130
高溫貴金屬熱電偶/WRP2-130
量程規格
|
型 號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t ℃ |
|
WZPK |
Pt100 |
-200～500 |
A級 |
±（0.15或+0.002︱t︱） |
|
B級 |
±（0.3或+0.005︱t︱） |
>>主要技術指標
分度號Pt100：A級Ro=100±0.06Ω
B級Ro=100±0.12Ω
量程規格
|
型 號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差△t ℃ |
|
WZPK |
Pt100 |
-200～500 |
A級 |
±（0.15或+0.002︱t︱） |
|
B級 |
±（0.3或+0.005︱t︱） |
注：式中“t”為感溫元件實測溫度絕對值
公稱壓力
一般是指在常溫下，保護管所能承受靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
熱響應時間
端面鉑電阻WZPM-201在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50％所需要的時間，稱為熱響應時間，用t0.5表示。
熱電阻絕緣電阻：
常溫絕緣電阻的實驗電壓可取直流10～100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80％；常溫絕緣值應不小于100MΩ。
熱電阻允許通過電流
通過鎧裝鉑電阻測量電流最大不超過5mA。
鎧裝鉑電阻分類型式
|
鎧裝熱電阻外徑 安裝固定裝置標準尺寸 |
φ6 |
φ5 |
φ4 |
φ4 |
φ3 |
|
M |
M16×1.5 |
M12×1.5 |
|||
|
S |
22 |
19 |
|||
|
鎧裝熱電阻外徑 安裝固定裝置標準尺寸 |
φ6 |
φ4 |
φ4 |
φ3 |
|
|
D |
φ60 |
φ50 |
|||
|
Do |
φ42 |
φ36 |
|||
|
D1 |
φ24 |
φ20 |
|||
|
do |
φ9 |
φ7 |
|||
|
S |
22 |
19 |
|||
