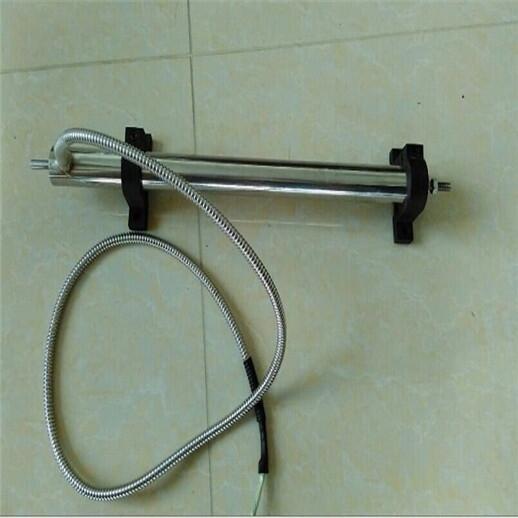

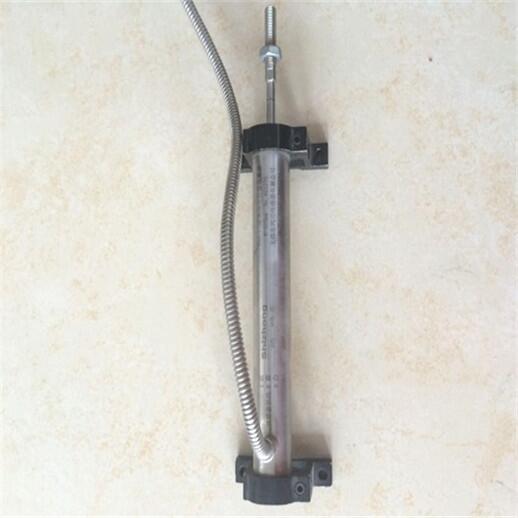

LVDT線性差動變壓器式位移傳感器
LVDT線性差動變壓器式位移傳感器主要適用于汽輪機主汽門油動機行程閥門開度，高壓缸、中壓缸、低壓缸油動機行程的測量， 外殼為不銹鋼，靜態線性良好、結構簡單、工作可靠、頻帶寬、靈敏度高、時間常數小。
技術參數：
1. 線性量程：± 10 ～± 800mm 內任何規格
傳感器結構圖：
型號
行 程
φ D
I 尺寸
單 向
雙 向
（ mm ）
±（ mm ）
±（ mil ）
400TD
0-20
10
0.40
Φ 6
120
500TD
0-25
12.5
0.50
Φ 6
140
700TD
0-35
17.5
0.70
Φ 6
160
1000TD
0-50
25
1.00
Φ 6
188
2000TD
0-100
50
2.00
Φ 6
272
3000TD
0-150
75
3.00
Φ 6
350
4000TD
0-200
100
4.00
Φ 6
400
5000TD
0-250
125
5.00
Φ 6
505
6000TD
0-300
150
6.00
Φ 6
600
7000TD
0-350
175
7.00
Φ 6
700
8000TD
0-400
200
8.00
Φ 6
750
10000TD
0-500
250
10.00
Φ 6
860
12000TD
0-600
300
12.00
Φ 6
980
該產品用于測量如位移、距離、伸長、移動、厚度、膨脹、液位、應變、壓縮、重量等各種物理量。廣泛應用于航天、航空、電力、石油化工、機械、軍工、紡織、汽車、煤炭、地震監測、高等院校及科研院所等領域即可以與儀表使用，也可單獨使用。
2. 精度： 0.25%
3. 靈敏度： 2.8 ～ 230mV/V/mm
4. 初級激勵電壓： 1 ～ 20VAC
5. 激勵頻率：正弦波或方波 400HZ ～ 10KHZ
6. 環境溫度： -50 ℃～ +280 ℃
7. 靈敏度漂移： 0.025%/ ℃
8. 負載阻抗： 20K Ω
