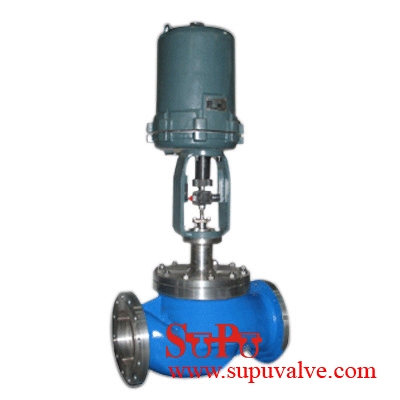

ZDLP電動調節閥（型號：ZDLP）
調節閥參數：
閥體、閥蓋 ：HT200、ZG230～450、ZG1Cr18Ni9Ti
閥 芯 ：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填 料 ：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套 ：2Cr13
墊片 ：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
技術參數：
公稱通徑DN:（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
10 12 15 20
固有流量特性: 直線、等百分比
固有可調比R :50：1
允許泄漏量 :單座 硬密封：級、軟密封：級
套筒 密封：級、軟密封：級
作用方式 故障時：全關、全開、自鎖位
工作溫度t（）: -20～200、-40～250、-40～450、-60～450
信號范圍（mA.DC) :0～10、4～20
電源電壓: 220V、50Hz
附件選項 （可選）
公稱通徑由20至200mm
公稱壓力有1.0、1.6、4.0、6.4MPa
使用溫度范圍由-40~450
接受信號為0~10mA.DC或4~20mA.DC
設計制造:JB/T7387、IEC60534
法蘭尺寸：JB/T79-94、HG20592、ASNIB16.5、JISB2212-2214
結構長度：GB/T12221、ANSI B16.10、JIS B2002
產品特點
? 閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%；
? 可調節范圍大，固有可調比為50，流量特性有直線和等百分比；
? 電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大；
? 調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）；
? 伺服放大器采用深度動態負反饋，可提高自動調節精度；
? 電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC；
? 電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器；
? 波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
用途：適用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。
