LS-WEW-1000D型
微機屏顯式液壓萬能試驗機

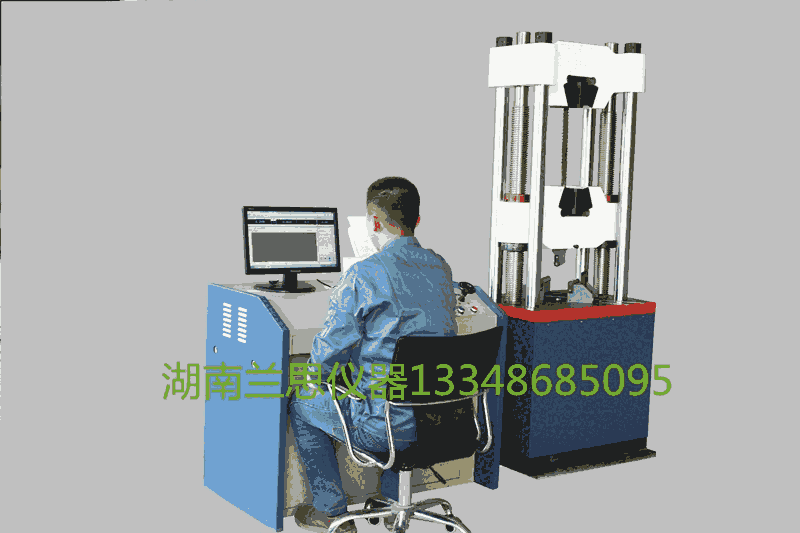

LS-WEW-1000D微機屏顯式液壓萬能試驗機
一、概述：
LS-WEW-1000D型微機屏顯液壓式萬能試驗機主機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。
本系列試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。
適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。
產品的制造和檢驗標準
1. GB2611《試驗機通用技術要求》
2. JJG139《拉力、壓力和萬能試驗機》
適用的試驗方法標準
試驗操作和數據處理滿足GB/T228《金屬材料室溫拉伸試驗方法》，GB/T7314《金屬材料室溫壓縮試驗方法》，GB/T232《金屬材料彎曲試驗方法》等上百個標準要求。并可根據客戶需求配置滿足不同標準的數據處理方法。
二、產品介紹
1 主機
主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。
2 傳動系統
中橫梁升降采用電機鏈輪帶動橫梁移動，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。
3 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組，進入油缸。手動閥控制進入油缸的流量，實現試驗加載。
4.電氣測控系統：
（1）核心部件均采用進口原器件，性能穩定。
（2）具有過載、過流、過壓、位移上下限位等保護功能。
（3）內置式插卡式數據采集系統，實現試驗力、試樣變形和橫梁位移等參量的數據采集。
（4）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
5. 軟件主要功能特點描述
該測控軟件用于各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示數據，處理實驗結果、輸出等各種功能。
(1)分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；
(2)實時測量與顯示試驗力及峰值、位移、變形等各信號；
(3)實現了負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；
(4)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入；
(5)采用人機交互方式分析數據。處理方法滿足應用廣泛的標準要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。
(6)試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；
(7)記錄保存試驗全過程的數據曲線，還可以進行曲線疊加對比，便于對比分析；
(8)可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；
(9)實現了試驗力和變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；
(13)具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。
5.軟件及軟件操作界面：
（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。
試驗主界面
6、安全保護裝置
（1）當試驗力超過最大試驗力的2%-5%時，過載保護，系統卸荷。
（2）當活塞升起達到上極限位置時，行程保護，油泵電機停機。
]
三、主要性能技術指標
|
序號 |
項 目 名 稱 |
參 數 |
|
1 |
最大試驗力kN |
1000 |
|
2 |
試驗力示值相對誤差 |
≤示值的±1% |
|
3 |
試驗力測量范圍 |
最大試驗力的2%~100% |
|
3 |
夾緊方式 |
液壓夾緊 |
|
4 |
圓試樣夾持直徑范圍mm |
Φ13～Φ60 |
|
5 |
扁試樣夾持厚度范圍mm |
0-40 |
|
6 |
扁試樣夾持寬度mm |
110 |
|
7 |
最大拉伸試驗空間mm |
580 |
|
8 |
最大壓縮試驗空間mm |
500 |
|
9 |
控制柜外形尺寸mm |
1200×620×850 |
|
10 |
主機外形尺寸mm |
900×740×2400 |
|
11 |
電機功率kW |
2.5 |
|
12 |
主機質量kg |
4500 |
|
13 |
立柱凈間距 |
550 |
|
14 |
上下壓盤尺寸mm |
202*202 |
|
15 |
彎曲支棍間距mm |
400 |
|
16 |
彎曲支棍寬度mm |
140 |
|
17 |
容許彎曲度mm |
100 |
|
18 |
最大活塞行程mm |
200 |
|
19 |
活塞最大移動速度mm/min |
約60 |
|
20 |
試驗空間調整速度mm/min |
約100 |
四、標準配置
|
序號 |
名 稱 |
規 格 |
數量 |
備注 |
|
1 |
主 機 |
|
1臺 |
|
|
2 |
油源 |
|
|
|
|
4 |
控制柜 |
|
1臺 |
|
|
5 |
測控系統 |
|
1套 |
|
|
6 |
油壓傳感器 |
|
1只 |
|
|
7 |
光電編碼器 |
|
1只 |
|
|
8 |
計算機 |
|
1臺 |
|
|
9 |
打印機 |
|
1臺 |
|
|
10 |
圓試樣鉗口mm |
Φ13~Φ26,Φ26~Φ40，Φ40~Φ60 |
1副 |
常規配置拉伸鉗口二副，客戶可根據需要選擇 |
|
11 |
扁試樣鉗口mm |
0-20,20-40 |
各1副 |
|
|
12 |
壓縮附具mm |
|
1套 |
|
|
13 |
彎曲試驗附具 |
|
1套 |
|
|
14 |
隨機文件 |
|
1套 |
|
五、質量保證
試驗機正式交貨之日起一年內，供貨方對產品出現的各類故障，及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外產品出現的問題，供貨方及時到使用廠家服務，幫助排除產品故障。
六. 服務宗旨：
接到客戶維修服務電話，對于設備故障兩小時內做出響應。如需到達現場維修，在非節假日期間48小時內到達現場。軟件終身免費升級。
-----------------------------------------------------------
