LS-WE-1000D型
數顯式液壓萬能試驗機

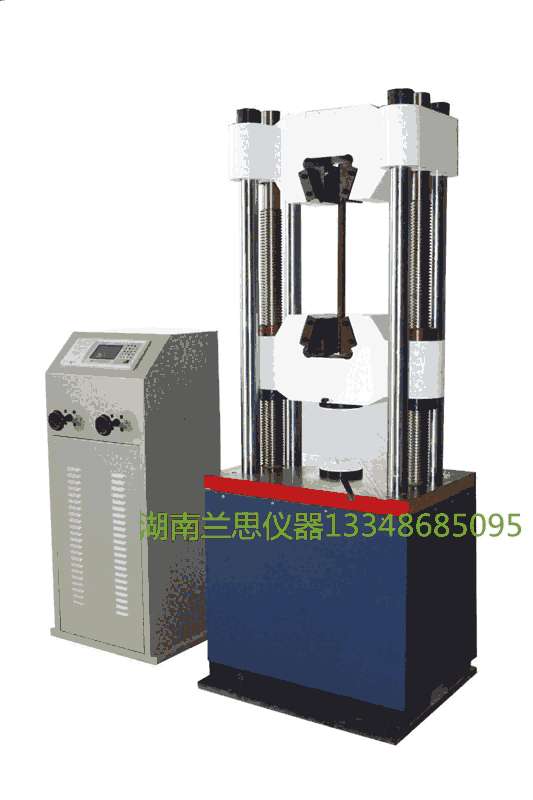

LS-WE-1000D數顯液壓式萬能試驗機
一、概述：
LS-WE-1000D數顯式萬能試驗機主要用于金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗，增加簡單的附件和裝置，還能對水泥、混凝土、橡膠及其制品進行試驗。
廣泛應用于航空航天、機械制造、建材等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
1、主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。
2、該試驗機采用方便的手動閥進行開環試驗控制，驅動精密間隙密封液壓缸，完成對試樣的拉伸、壓縮、抗彎等性能試驗，操作直接、快速、高效，符合國家標準要求
3、測力機構采用傳感器測量試驗力，通過數顯表完成試驗過程中試驗參數的設定、數據采集、處理、分析、存儲，界面顯示試驗力的大小，加荷速度和最大試驗力，還能夠自動求取抗拉強度，屈服特性比較明顯的材料的屈服強度，計算斷后延伸率等試驗數據。
4、具有限位保護，過流保護，負荷超載保護等。
二、主要性能技術指標
1、最大試驗力: 1000 kN
2、試驗力示值相對誤差 : ≤示值的±1%
3、試驗力測量范圍: 最大試驗力的4%~100%
4、夾緊方式: 手動夾緊或液壓夾緊
5、圓試樣夾持直徑范圍: Φ13mm～Φ60mm
6、扁試樣夾持厚度范圍: 0mm -40mm
7、扁試樣夾持寬度: 110mm
8、最大拉伸試驗空間: 620mm
9、最大壓縮試驗空間: 550mm
10、控制柜外形尺寸: 560mm×550mm×1200mm
11、主機外形尺寸: 900mm×740mm×2400mm
12、電機功率: 2.5kW
13、主機質量: 3500kg
14、立柱間距: 580 mm
15、上下壓盤尺寸: 202*202 mm
16、彎曲支棍間距: 30-400mm
17、彎曲支棍寬度: 140 mm
18、容許彎曲度: 100 mm
19、最大活塞行程: 200 mm
20、活塞最大移動速度: 約80 mm/min
21、試驗空間調整速度: 約150 mm/min
三、標準配置
|
序號 |
名稱 |
規格 |
數量 |
備注 |
|
1 |
主 機 |
專有技術生產 |
1臺 |
|
|
2 |
油 源 |
專有技術生產 |
1臺 |
|
|
3 |
控制測控系統 |
專有技術生產 |
1套 |
|
|
4 |
油壓傳感器 |
寧波 |
1只 |
|
|
5 |
圓試樣鉗口 |
,Φ13–Φ26mm，Φ26–Φ40，Φ40–Φ60 mm |
1套 |
常規配置共三副鉗口，客戶可根據需要選擇 |
|
6 |
扁試樣鉗口 |
0-20mm，20-40mm |
|
|
|
7 |
壓縮附具 |
|
1套 |
|
|
8 |
彎曲附具 |
|
1套 |
|
|
9 |
隨機文件 |
|
1套 |
|
四、質量保證
試驗機正式交貨之日起一年內，供貨方對產品出現的各類故障，及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外產品出現的問題，供貨方及時到使用廠家服務，幫助排除產品故障。
五. 服務宗旨：
接到客戶維修服務電話，對于設備故障兩小時內做出響應。如需到達現場維修，在非節假日期間48小時內到達現場。軟件終身免費升級。
----------------------------------------------------------
