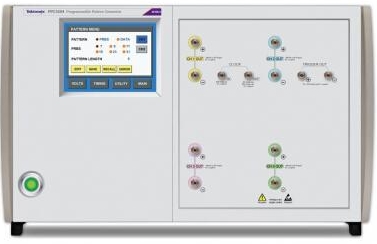

供應泰克PPG3000可編程發生器
產品名稱：可編程碼型發生器
產品型號：PPG3000
產品展商：北京凡實測控技術有限公司
產品品牌：美國泰克
產品價格：面議
供應泰克PPG3000可編程發生器特點
提供了1 條、2 條或4 條30 Gb/s 或32 Gb/s 輸出通道 (所有通道上獨立數據)
在多通道儀器上對應數據，內置可調節低抖動時鐘源
DC 耦合差分數據輸出，可編程輸出幅度、偏置和交點(僅適用于30Gb/s 型號)
PRBS 和用戶自定義碼型，可調節通道相位延遲
內置抖動插入選項，前面板觸摸屏GUI 或USB 電腦控制
輸出性能
低固有抖動(典型Rj <300 fs)
8 ps 典型20%到80%上升/ 下降時間(僅適用于32 Gb/s 型號)，500 mV 固定輸出幅度(僅適用于32 Gb/s 型號)
17 ps 典型20% 到80% 上升/ 下降時間(僅適用于30 Gb/s 型號)，250 mV - 2.0 V 輸出幅度(僅適用于30 Gb/s 型
-2.0 V 到3.0 V 偏置窗口(僅適用于30 Gb/s 型號)，35% - 65% 可編程交點(僅適用于30 Gb/s 型號)
規格、
特點 PPG3001 PPG3201 備注
PPG3002 PPG3202
PPG3004 PPG3204
幅度
單端 250mV to 2.0V 500mV 典型值 PPG3001, PPG3002, PPG3004：每個正和 負差分輸出可以獨立編程。
差分 500mV to 4.0V 1.0V 典型值 PPG3201, PPG3202, PPG3204：DC耦合。 差分對的每一側從-500 mV擺到0 V。參考 地電平CML。到地端接阻抗50Ω。
偏置窗口 –2V to +3V
可編程/ 可調節
端接電壓 –2V to +3.3V
可編程/ 可調節
交點調節范圍 35% to 65% 典型值
可編程/ 可調節
上升時間
20% to 80% 17ps 典型值 8ps 典型值
10% to 90% 25ps 典型值 12ps 典型值
數據輸出抖動 1psrms典型值 900 fsrma 典型值 使用27–1 PRBS 測得
數據相位延遲調節
給定通道輸出差分對的相位調節范圍。
范圍 100ps (±50ps) 100ps (±50ps)
分辨率 100 fs 100 fs
連接器類型 2.92mm 2.4mm
輸出阻抗
單端 50Ω 50Ω
差分 100Ω 100Ω
