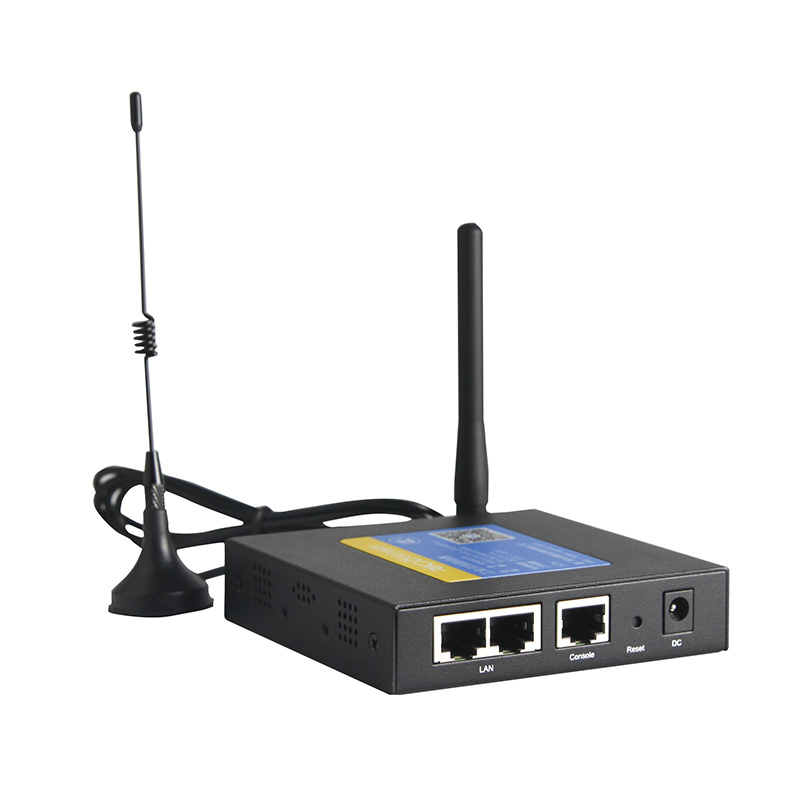

R9660FB 4G TDD/FDD-LTE Routerter是一種物聯網無線通信工業路由器，利用公用4G網絡為用戶提供無線長距離數據傳輸功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供1個RS232（或RS485/RS422）、2個以太網LAN，可同時連接串口設備、以太網設備，實現數據透明傳輸和路由功能。
該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

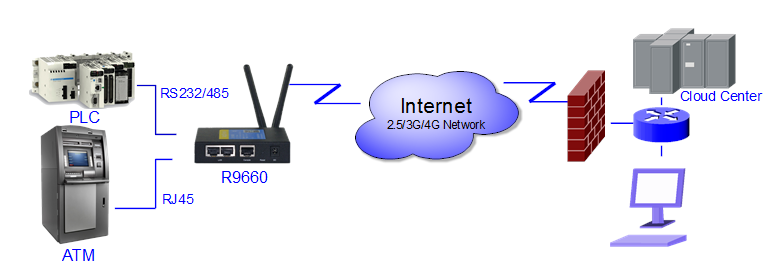

組網拓?fù)鋱D（1）
產品特點
工業級應用設計
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 支持低功耗模式，包括休眠模式、定時上下線模式和定時開關機模式（僅特殊版本支持）
u 采用金屬外殼，保護等級IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用
u 寬電源輸入（DC 5~35V）
穩定可靠
u WDT看門狗設計，保證系統穩定
u 采用完備的防掉線機制，保證數據終端永遠在線
u 以太網接口內置1.5KV電磁隔離保護
u RS232/RS485/RS422接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
標準易用
（一）RS232 /RS485接口特點
u 提供標準RS232和RS485（或RS422）接口，可直接連接串口設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
u 使用方便，靈活，多種工作模式選擇
u 方便的系統配置和維護接口
u 支持串口軟件升級和遠程維護
（二）RJ45接口特點
u 以太網接口，可直接連接串口設備和以太網設備
u 提供標準有線WAN口（可選，支持標準PPPOE協議），可直接連接ADSL設備
u 智能型數據終端，上電即可進入數據傳輸狀態
u 提供功能強大的中心管理軟件，方便設備管理（可選）
使用方便，靈活，多種工作模式選擇方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式）
功能強大
（一）RS232 /RS485接口功能
u 支持TCP server功能，可同時支持4個TCP連接（可選）
支持雙數據中心備份傳輸及多數據中心
u TCP連接（可選）
u 支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據觸發上下線模式
u 支持根據域名和IP地址訪問中心
u 內嵌標準的TCP/IP協議棧，支持透明數據傳輸
u 支持APN/VPDN
（二）RJ45接口功能
u 支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA+/4G。
u 支持3G/4G和有線WAN雙鏈路智能切換備份功能（可選）
u 支持VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（注：僅VPN版支持）
u 支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能
u 支持本地和遠程在線升級，導入導出配置文件。
u 支持NTP，內置RTC。
u 支持國內外多種DDNS。
u 支持VLAN，MAC地址克隆，PPPoE服務器。
u 支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上下線模式
u 支持APN/VPDN
u 支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流量統計,實時顯示數據傳輸速率等功能
u 支持TCP/IP、UDP、FTP、HTTP等多種網絡協議
u 支持SPI防火墻，VPN穿越，訪問控制，URL過濾等功能。
u 定時重啟等功能
硬件系統
|
項 目 |
內 容 |
|
CPU |
工業級32位通信處理器 |
|
FLASH |
128MB（可擴展512MB） |
|
RAM |
512MB |
接口類型
|
項 目 |
內 容 |
|
LAN接口 |
2個10/100M以太網口（RJ45插座），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
|
串口 |
1個RS232串口（或RS422/RS485），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~115200bits/s |
|

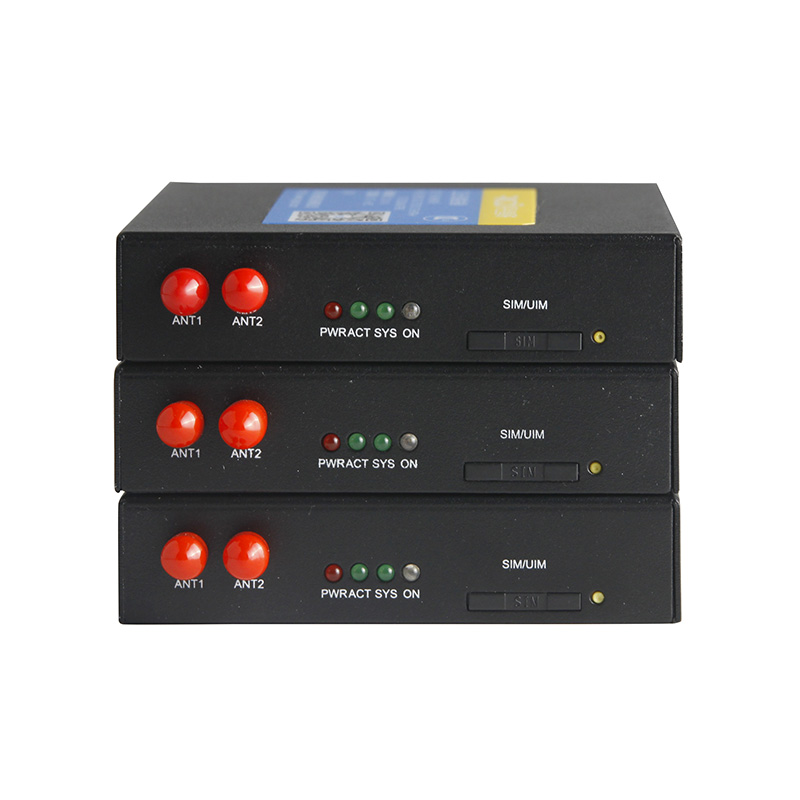

指示燈 |
具有“PWR”、“ACT”、“SYS”、“ON” |
|
天線接口 |
ANT1 ：標準SMA陰頭天線接口，特性阻抗50歐 ANT2：標準SMA陰頭天線接口，特性阻抗50歐（可選） |
|
SIM/UIM卡接口 |
標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
|
電源接口 |
標準的3芯火車頭電源插座，內置電源反相保護和過壓保護 |
|
Reset復位按鈕 |
通過此按鈕，可將ROUTER的參數配置恢復為出廠值 |
|
Console接口 |
RJ45插座，接口定義內置RS232、RS485接口可選 |
|
|
|
無線參數
|
項 目 |
內 容 |
|
無線模塊 |
工業級無線模塊 |
|
標準及頻段 |
支持LTE FDD 2600/2100/1800/900/800MHz（Band 1/3/7/8/20）可選700/850/1700/1900/2100MHz (Band 2/4/5/13/17/25) 支持DC-HSPA+/HSPA+/HSDPA/ HSUPA/WCDMA/UMTS 2100/1900/900/850/800MHz(Band 1/2/5/6/8） 支持EDGE/GPRS/GSM850/900/1800/1900MHz |
|
理論帶寬 |
LTE FDD(下行速率100Mbps，上行速率50Mbps) /HSUPA:5.76Mbps(上行速率)/ HSDPA:7.2Mbps(下行速率) UMTS:384Kbps (下行速率/上行速率) HSPA+: 42Mbps 下行速率) 5.76Mbps(上行速率) |
|
發射功率 |
<24dBm |
|
接收靈敏度 |
<-109dBm |
