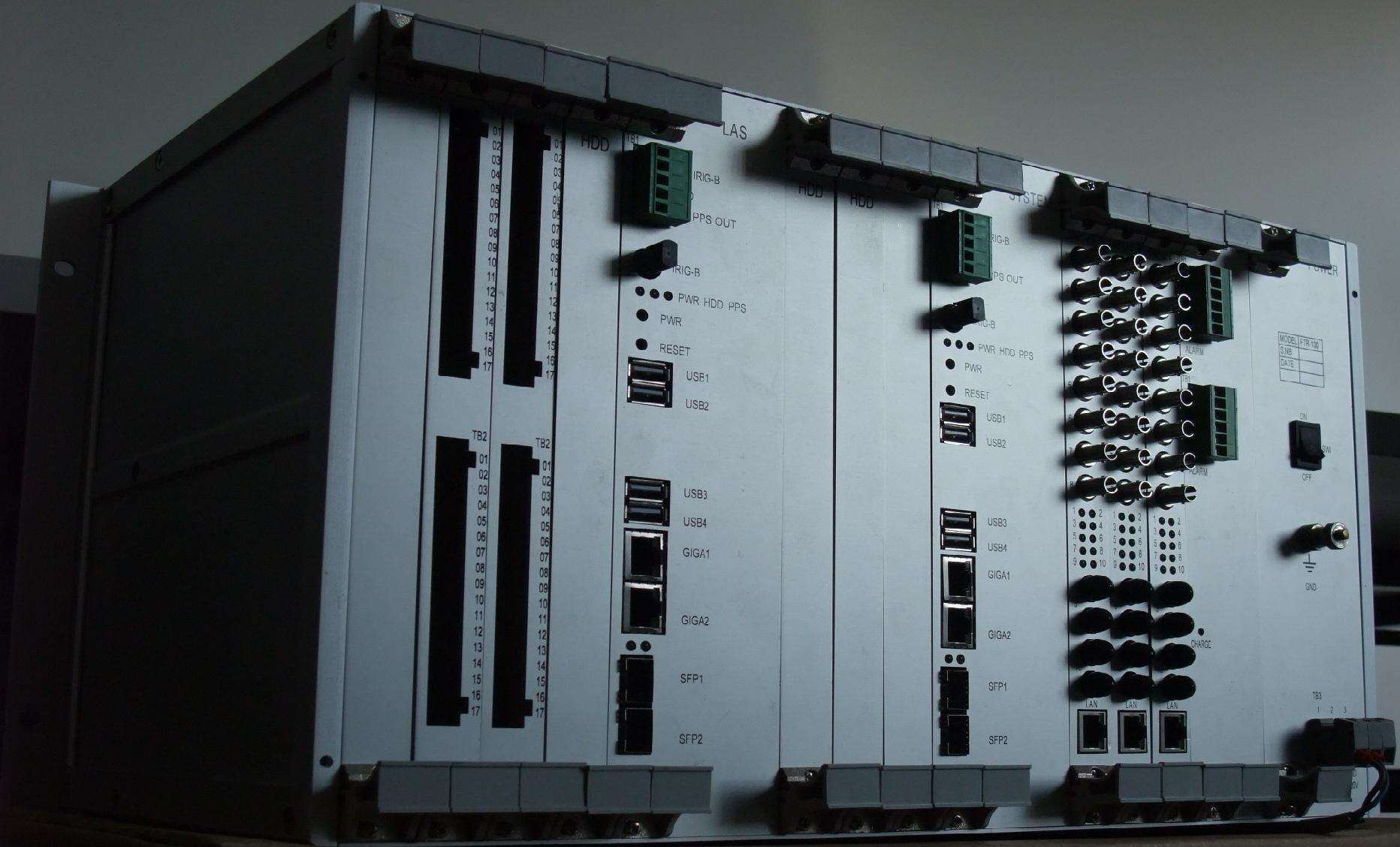

國電武儀WY9B便攜式錄波儀
● 產品概述
目前，國內外便攜錄波均按照電力行業標準DL/T553和DL/T663的要求設計，因此，接入系統運行和傳統錄波一樣會遇到定值難以整定的問題。此外，這些產品還存在體積笨重，采用硬盤、風扇，抗震性能差等不足。為此，國電武儀應用本公司具有成熟運行經驗的連續同步錄波技術、數據存儲技術，開發了兼顧暫態錄波和穩態錄波的WY9B型便攜錄波。
WY9B型便攜式錄波裝置適用于沒有裝設錄波或傳統錄波定值難以整定時捕獲異常運行數據。此外，WY9也是理想的試驗記錄設備。
● 裝置架構及技術原理
裝置包括兩大功能部件：錄波單元和接口單元。
接口單元集成了電壓/直流模擬信號變換、開入量采集回路、時鐘同步回路和工作電源。電流信號通過電流鉗形夾采集，副邊輸出的信號傳輸?shù)戒洸▎卧?/span>
裝置的核心單元為錄波單元，接受開入量采集回路發送的數據，同時負責模擬信號的采集，按選擇的（穩態或暫態）模式記錄運行數據，數據保存在錄波單元內置的靜態存儲器中。錄波單元配置有一個RJ45以太網口用于與外部交換數據。
此外，裝置配置了一個小型液晶模塊，可以查詢到當前的錄波模式、模擬量通道采樣值、開關量狀態、錄波文件等信息。
● 關鍵技術
1.電壓信號的隔離變換
對于電壓信號，常規的處理方法是采用電磁式變換器，這種方式不僅導致整個裝置較為笨重，而且，只能采集工頻交流信號。WY9B采用光電隔離技術設計了電壓信號隔離變換器，不僅大大減小了裝置的體積、重量，而且，設計的回路除采集工頻交流信號外，還可以采集直流、高頻信號。
2.數據存儲技術
靜態存儲器體積小、重量輕、抗震性能好，但容量遠小于硬盤。WY9B采用無損壓縮算法，將數據壓縮到原先的1/8；BACK-BACK存儲技術消除了磁盤碎片，使得存儲介質得到充分利用，這些措施大大提高了裝置的存儲性能。
3.“黑匣子”數據檢索
WY9B可以以“黑匣子”方式獨立運行，要求連接計算機后能快速查詢到需要的數據。為此，對暫態錄波，WY9B設計了多鏈表存儲結構；對穩態錄波，設計了異常數據標記功能，開發了WY9B聯機軟件，保證用戶能方便快捷地查找需要的信息。
● 技術特點
1. 裝置無硬盤，無風扇等旋轉部件，抗震性能好；
2. 采用低功耗嵌入式技術和光電轉換技術，體積更小、重量更輕（僅4kg），適于運輸；
3. 支持暫態、穩態兩種錄波方式；
4. 優異的存儲性能
BACK-BACK存儲技術使得存儲介質得到充分利用，多鏈表存儲結構避免了FAT文件系統零磁道易損壞的固有缺陷。在脫離后臺的情況下，暫態錄波可在10kHz采樣率下記錄20萬次典型故障；
穩態錄波采用無損壓縮算法，記錄時間長，數據提取快，在脫離后臺的情況下，可在2kHz采樣率下循環存儲30天波形。
5. 穩態錄波具有時間檢索和異常事件檢索功能。
● 主要技術指標
1.錄波通道
模擬量：4路電壓、8路電流、4路直流通道；
開關量：16路； DC24V無源接點及DC220V有源接點。
2.模擬量通道輸入范圍及精度
相電壓額定值：57.7V，工作范圍：1V~120V；
零序電壓額定值： 100V，工作范圍： 1V~180V；
交流電流額定值：1A/5A,工作范圍：0.1 ~20 Ie；
直流（高頻）： -5V～5V / -15V~+15V /0~300V/ 0~20mA ；
精確度優于0.5% ，頻率測量誤差小于0.05Hz，相位誤差小于0.5度；
采樣率為：1kHz~10kHz可設定；
采樣分辨率：16位；
3.記錄方式和文件格式
暫態錄波按標準DL/T553或DL/T873規定的分段不定長記錄方式；
穩態錄波以恒定采樣連續記錄采樣值；
輸出文件格式為符合ANSI/IEEEC37.111-1999標準的COMTRADE格式。
4.啟動方式
對交流電壓量有突變量、正序電壓越限、正序電壓欠限、相電壓越限、相電壓欠限、負序電壓越限、零序電壓越限、頻率高周越限、頻率低周欠限、頻率變化率10種啟動方式；
對交流電流量有突變量、相電流越限、零序電流越限、負序電流越限、振蕩5種啟動方式；
對直流量（含非電器量如溫度，液壓，氣壓，位置等）有越限、欠限、突變3種啟動方式；
對發電機變壓器組還包括諧波越限、過激磁、逆功率、差流4種啟動方式；
此外還包括開關量變位啟動，本地/遠方手動啟動。
所有啟動方式互不排斥，可以同時、部分或單獨設置。
5.記錄能力
暫態錄波單元數據保存數量： 不小于3000個
穩態錄波單元數據保存時間： 不少于30天
6.電磁兼容
幅射電磁場干擾試驗 GB/T14598.9 ?、蠹?/span>
快速瞬變干擾試驗 GB/T14598.10 ?、蠹?/span>
脈沖群干擾試驗 GB/T14598.13 ?、蠹?/span>
靜電放電試驗 GB/T14598.14 ?、蠹?/span>
● 技術先進性
1. 將穩態連續記錄方式應用到便攜錄波；
2. 同一個錄波單元支持暫態、穩態兩種錄波方式，切換選擇，具有較高的性價比；
3. 裝置存儲效率高、記錄時間長
