5.1 注漿孔數量4、拱頂帶模注漿工藝核心技術整機重量 800 kg八、故障與排除3、拱頂帶模注漿施工工藝流程
通過對二襯臺車的改造，實現對二襯拱頂脫空帶模注漿，在二襯澆筑完成2～6h時間后，在不脫模的情況下方可實現對二襯拱頂脫空進行注漿，有效的提高施工效率，確保二襯拱頂?shù)拿軐?shí)。
壓力表?yè)p壞 清理通氣孔 其次，在襯砌臺車開孔處焊接固定法蘭，固定法蘭采用四周滿焊方式，防止漏漿或注漿時法蘭脫落。固定法蘭連接螺栓在模板外側，法蘭厚度1cm。擰緊壓盤

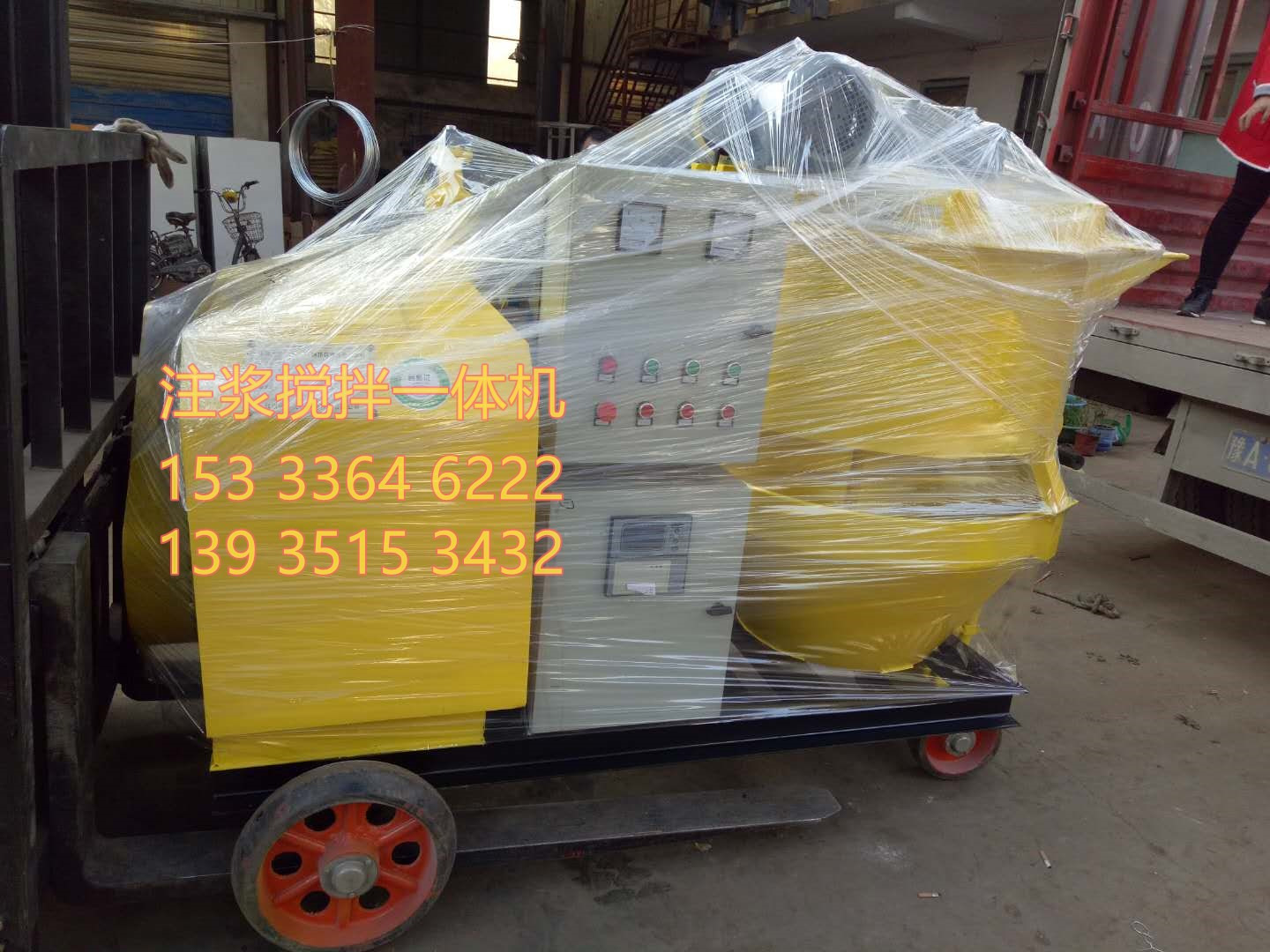

拱頂帶模注漿一體機 1、結構簡介 本機主要由機架、注漿系統、攪拌系統、傳動系統、泵送系統、電器系統及安全保護系統等組成。機架為角鋼和板材焊接而成的整體式結構，具有較好的剛性。機架底部裝有膠輪，便于移動。 傳動系統由電機、減速機組成，結構緊湊，安裝維護方便。 泵送系統是雙活塞泵工作系統，主要包括工作凸輪、搖臂機構、滾輪、活塞系統、工作缸、閥室等部分。 攪拌部分采用立式雙層攪拌機，上層為攪拌桶，下層為儲料桶，攪拌桶表面有過濾篩。 2、工作原理 電機通過減速機驅動具有特定軌跡的工作凸輪旋轉，推動活塞前進，回程由彈簧使活塞復位，形成活塞的往返行程?；钊诜党虝r(shí)工作缸和閥室相對形成真空，上閥 球下落，上閥室關閉，下閥球升起，下閥室打開，將砂漿由料斗經吸漿管吸入下閥室 和工作缸。當活塞前進時工作缸和閥室內壓力上升，下閥球下落，下閥室關閉，上閥球升起，上閥室打開，活塞缸將工作缸及閥室內的砂漿由上閥室泵出，如此循環反復，將砂漿連續不斷地泵送出去。 五、帶模注漿施工工藝 1、術語和定義 ?。?）拱頂帶模注漿 通過對襯砌臺車進行改造，在襯砌臺車模板中心線位置沿臺車縱向方向設置一定數量的注漿孔，并安裝注漿用固定法蘭，在澆筑混凝土前預埋活性粉末混凝土（RPC）注漿管，混凝土澆筑結束后及時從預埋注漿管處進行注漿。 （2）主注漿孔 距離上一循環襯砌最近的注漿孔為首選注漿孔，稱為主注漿孔。 （3） RPC預埋注漿管 由普通硅酸鹽水泥、硅砂、礦物摻和料、聚羧酸減水劑、高強鋼絲網、其他助劑等經過高溫?zé)岷系忍囟üに嚄l件生產出來的水泥基復合材料，簡稱RPC注漿管。 項目 SM-RPC管 管抗壓強度/（KN/m) ≥100 管抗折強度/MPa ≥18 長度 ≥600 外徑 36±1 內徑 15±0.5
