一、用途及特點

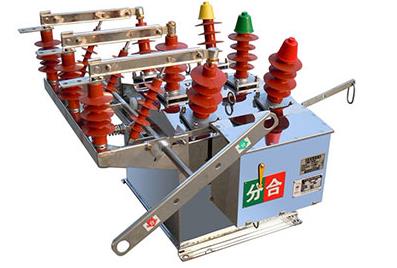

ZW8-12型戶外柱上高壓真空斷路器（下稱斷路器）是我公司在ZW8-10戶外柱上高壓真空斷路器的基礎上發展開發的，符合國內外無油化高壓電器產品的發展方向，具有體積小、美觀、免維修等優點。
該斷路器系三相交流10kV戶外柱上高壓開關設備，主要用于10kV農網和城網系統分、合電網負荷電流、過載電流及短路電流；也可用于變電站（所）、配電站（所）等供電場所。
在結構上，采用了空氣和固體絕緣材料相結合的復合絕緣方式，改革了長期使用油浸式絕緣以及單獨固體絕緣材料絕緣的方法。斷路器本體箱內采用SMC絕緣材料分別將三相真空滅弧室及帶電體封閉在三個獨立的間隔內，保證了絕緣的可靠性。
二、產品結構
■ 斷路器由本體、操作機構及隔離開關三部分組成（隔離開關為選配）。
■ 斷路器可配置手動機構或電動機構。手動機構只具有手動儲能，手動分、合閘和過流保護功能；電動機構（需要提供操作電源），除具有電動儲能，電動分、合閘外，同時還具有手動儲能，手動分、合閘和過流保護功能。電動機構如與其它控制設備配套使用還可實現自動化控制操作。
■ 隔離開關
隔離開關主要由支架、絕緣子、絕緣拉桿、觸刀座、觸刀、操作手柄等部分組成，采用手動操作，在斷路器與隔離開關之間加裝機械聯鎖，具有
如下防誤操作功能：
a、斷路器處于合閘位置，隔離開關不能分閘；
b、斷路器處于分閘位置，隔離開關方能分閘；
c、隔離開關處于分閘（或合閘）位置，斷路器可以合閘（或分閘），但斷路器合閘后隔離開關不能合閘（或分閘）。
三、產品執行的標準
GB1984 《高壓交流斷路器》
GB11022 《高壓開關設備和控制設備標準的共用技術條件》
GB311.1 《高壓輸變電設備的絕緣配合：高壓試驗技術》
DL/T 593 《高壓開關設備和控制設備標準的共用技術要求》
GB2706 《交流高壓電器動、熱穩定試驗方法》
GB3309 《高壓開關設備常溫下的機械試驗》
DL/T 403 《12～40.5kV高壓真空斷路器訂貨技術條件》
DL/T 402 《高壓交流斷路器訂貨技術條件》
