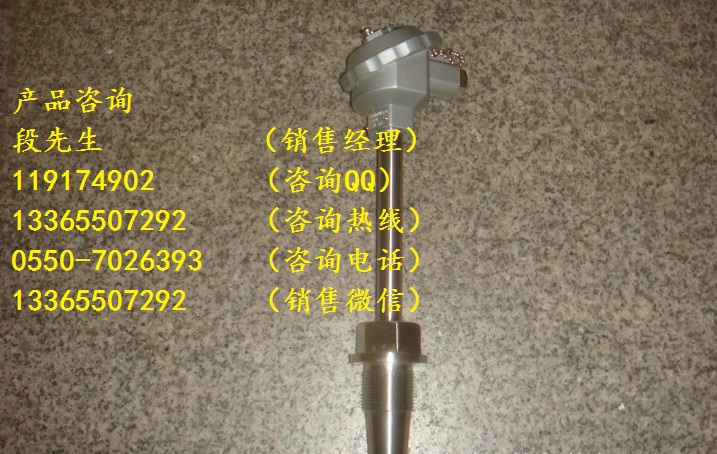

WRN2G-440高溫高壓熱電阻
1、應用
WRNG-430 WRN2G-430
380x150 430x200 480x250 530x300 580x350 630x400 680x450
WREG-430 WRE2G-430
WRNG-440 WRN2G-440
WREG-440 WRE2G-440
（1） 高溫高壓熱電偶 I 級按協議訂貨；
4、保護管材質及選用
特 點 及 用 途
HG20592-20635-97
JB/T74-90-94
高溫高壓熱電偶適合于石油、化工等生產過程中的高溫高壓場所的溫度測量與控制。是煉油廠、高壓聚乙烯等不可缺少的溫度裝置。
2、主要技術參數
高溫高壓熱電偶電氣出口：M20x1．5,NPT1/2
連接尺寸：M20x1．5, NPT1/2
防護等級：IP65
高溫高壓熱電偶隔爆等級：d‖BT4, d‖CT5
公稱壓力：15-40MPa
3、高溫高壓熱電偶型號及規格
型 號
分 度 號
測溫范圍℃
熱響應時間
保護管材料
規格 Lxl
K
0-800
＜ 180S
1Cr18Ni9Ti
E
0-600
K
0-800
E
0-600
（2） 保護管其余材質按協議訂貨；
（3） 型號 430 為防水式，型號 440 為隔爆式。
5、套管形式選擇
材 質
使 用 溫 度℃
1Cr18Ni9Ti
-200 — 800
具有高溫耐蝕性，通常為一般耐熱鋼使用
304
-200 — 800
低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316
-200 — 750
低碳含量，具有良好耐晶間通常作為耐熱鋼使用
316L
-200 — 750
超低碳含量，具有良好耐晶間腐蝕性，通常作為耐熱鋼使用
310S
-200 — 1000
具有高溫抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
SY3030
0 — 1100
鎳基高溫合金鋼，具有優良抗氧化性，耐腐蝕性，通常作為耐熱鋼使用
法蘭可選擇 900 （ PN15 ）— 2500LB （ PN40 ） RJ 等不同形式。
6、法蘭型號及規格
代 號
N
M
D
d
D1
D2
A
M20x1 ． 5（NPT1/2）
NPT1 ″
Φ34
Φ9
Φ23
Φ18
B
NPT11/4 ″
Φ45
Φ9
Φ28
Φ23
法蘭標準代號
標 準 代 號
文 件 編 號
中 國 國 家 標 準
GB9112-9131-88
中國化工部標準
（ HGJ44-76-91 ）
（ HG5001-5028-58 ）
中國機械部標準
（ JB81-82-59 ）
美 國 標 準
ASME/ANSI B16 ． 5-88
德 國 標 準
DIN 2628-2638-1975
日 本 標 準
JIS2201-1796
