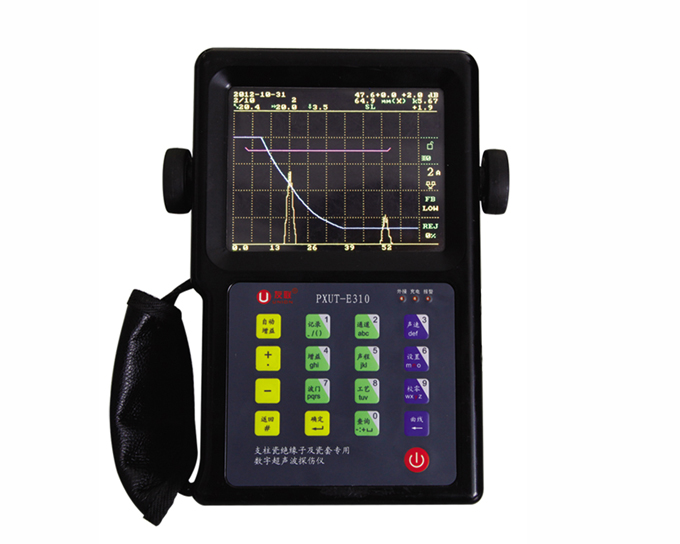

PXUT-E310支柱瓷絕緣子及瓷套專用超聲波檢測儀
PXUT-E310主要特點：
● 支柱瓷絕緣子及瓷套檢測專用，貼合用戶習慣，操作簡易。
● 獨特的嵌套式通道，50個獨立探傷通道（可擴展）
爬波檢絕緣子探傷（1A、1B、1C、1D、1E、1F、1G、1H、1I、1J）
爬波檢瓷套探傷 （2A、2B、2C、2D、2E、2F、2G、2H、2I、2J）
縱波小角度探傷 （3A、3B、3C、3D、3E、3F、3G、3H、3I、3J）
橫 波 探 傷 （4A、4B、4C、4D、4E、4F、4G、4H、4I、4J）
通 用 探 傷 （5A、5B、5C、5D、5E、5F、5G、5H、5I、5J）
探傷工作時只需調出預存探傷通道即可。
● 獨特的“工藝”按鍵，實現標準提示功能，檢測步驟一目了然。
● 儀器根據標準自動確定探傷靈敏度，可記憶探傷靈敏度并智能恢復。
● 缺陷回波參數（距離、垂直、水平、波幅、dB或當量孔徑值）實時顯示；多次波探測缺陷的實際深度可直接顯示。
● 濾波頻帶可調，并具有射頻顯示，適用于各種工件的精確探傷。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，并可進行補償與修正。DAC曲線隨增益自動浮動、隨聲程自動擴展、隨延時
● 數據處理能力強，可按日期、存儲編號和序號進行檢索和處理，高可靠數據保護，高速數據接口，快速實現報告打印。
● 數據調用功能可將工藝等數據覆蓋選擇的通道，探傷工作時只需調用預存的數據，可方便實現多個通道的一次性設置。
● 具有智能拼音輸入法、區位碼輸入法，可方便快捷地輸入漢字、符號。
● 配置高容量鋰電池，待機時間長。儀器重量僅1.4kg，體積小巧，攜帶使用輕松自如。
● 可外接U盤，實時連續記錄動態波形。
PXUT-E310技術參數：
|
項目 |
指標 |
項目 |
指標 |
|
頻帶寬度 |
0.4～15.0MHz |
靈敏度余量 |
≥60dB （200mm—Φ2平底孔，2.5PΦ20） |
|
增益范圍 |
120dB |
探頭類型 |
單晶、雙晶、穿透 |
|
動態范圍 |
≥32dB |
聲程位移 |
0～7000mm（鋼中縱波） |
|
垂直線性 |
≤3% |
數據存儲 |
50個獨立探傷通道，1000幅探傷數據 |
|
水平線性 |
≤0.3% |
顯 示 |
TFT真彩顯示器 |
|
檢測范圍 |
0～7200mm（鋼中縱波） |
電 源 |
16V DC；220V±10%，50Hz AC |
|
分 辨 力 |
≥45dB（5PΦ10） |
整機重量 |
1.4Kg（含鋰電池） |
如相關產品技術參數發生更改，恕不另行通知。
