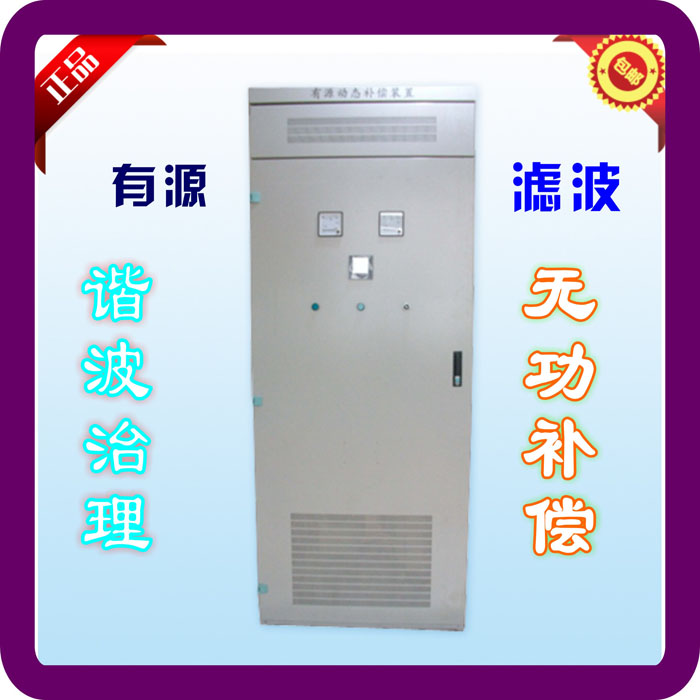

BDKJ-SVG/APF 有源濾波補償裝置
BDKJ-SVG/APF型是保定市北電電氣科技有限公司自主研發生產的新型產品，裝置具備前所未有的綜合電能質量治理能力，SVG以補償無功、13次以內低次諧波、三相不平衡為主，APF可同時濾除2-50次以內的諧波，濾波能力可高達97%以上，對階躍變化的諧波完全補償時間小于10ms。DKJ-SVG/APF可多臺同時并聯運行，整機效率大于97.5%，完全適用于工業、民用領域各種情況，是非線性負載諧波治理與無功補償?shù)淖罴呀鉀Q方案。裝置在外部故障或停電時自動退出工作，送電后自動恢復運行，無需人為干預。
有源濾波補償裝置原理
BDKJ-SVG/APF有源濾波補償裝置可以同時具備濾除諧波、動態補償無功、補償三相不平衡、補償電壓跌落等功能。
BDKJ-SVG/APF通過外部電流互感器實時采集電流信號，通過內部檢測電路分離出其中的諧波部分，通過IGBT功率變換器產生與系統中的諧波大小相等相位相反的補償電流，實現濾除諧波的功能。
BDKJ-SVG/APF輸出補償電流根據系統的諧波量動態準確變化，因此不會出現過補償?shù)膯栴}。另外，APF/SVG內部有過載保護功能，當系統的諧波量大于濾波器容量時，裝置可以自動限制在100%額定容量輸出，不會發生過載。
BDKJ-SVG/APF根據系統的無功功率，通過IGBT功率變換器產生容性或感性的基波電流，實現動態無功補償?shù)哪康?，補償目標值可以通過操作面板設定，不會出現過補償，并且補償平滑，不會產生對負載和電網的涌流沖擊。
BDKJ-SVG/APF根據系統電流，進行dq坐標旋轉，提取不平衡分量，三相發出與不平衡分量大小相等相位相反的電流，將不平衡部分補償?shù)搅?，就能將三相不平衡電流校正成三相平衡電流?
1． 模塊化設計，任意模塊故障不會影響其它模塊的正 常工作，極大提高了整機設備的可靠性；
2． 可同時濾除2~50次以下的諧波電流，滿載時使電網側電流畸變率THDi<3%,半載時THDi<4%；無功補償可使功率因數達到1；可校正三相電流不平衡到完全平衡；
3． 濾波、補償無功、補償三相不平衡可單選或多選，并可設置功能的優先次序；
4． 采用滑動窗迭代DFT檢測算法，計算速度快，瞬時響應時間小于0.1ms,裝置補償全響應時間小于10ms；
5． 在現場的CT接線位置可任選負載側或電網側采樣；
6． 可與任意LC無源設備并聯，而不會發生諧振；
7． 采用可靠的限流控制環節，當系統中的待補償電流大于有源濾波器/靜止無功發生器的裝置容量時，裝置能夠自動限流在100%容量輸出，維持正 常工作，不會出現過載燒毀等故障；
8． 主電路采用三橋臂的三電平結構，輸出波形質量高，開關損耗低；
9． 采用高清晰7英寸觸摸屏，操作方便，屏幕實時顯示系統和裝置運行參數，具有故障報警及追憶功能；
10．有源濾波器/靜止無功發生器輸入端按照二級防雷設計，裝有可靠的浪涌保護裝置，在發生雷擊時起到保護作用，不損壞設備；
11．采用分層設計，粉塵雨露不會附著在電路板上，適應惡劣工況下的使用。
該產品廣泛用于醫院、寫字樓、商場、電信機房、電氣化鐵道及城市軌道交通行業、石化和天然氣行業、鋼鐵與冶金行業、 礦山、造船業等各行業、工礦企業等使用整流逆變電氣設備較多，且需要進行濾波補償?shù)牡男袠I(yè)。
