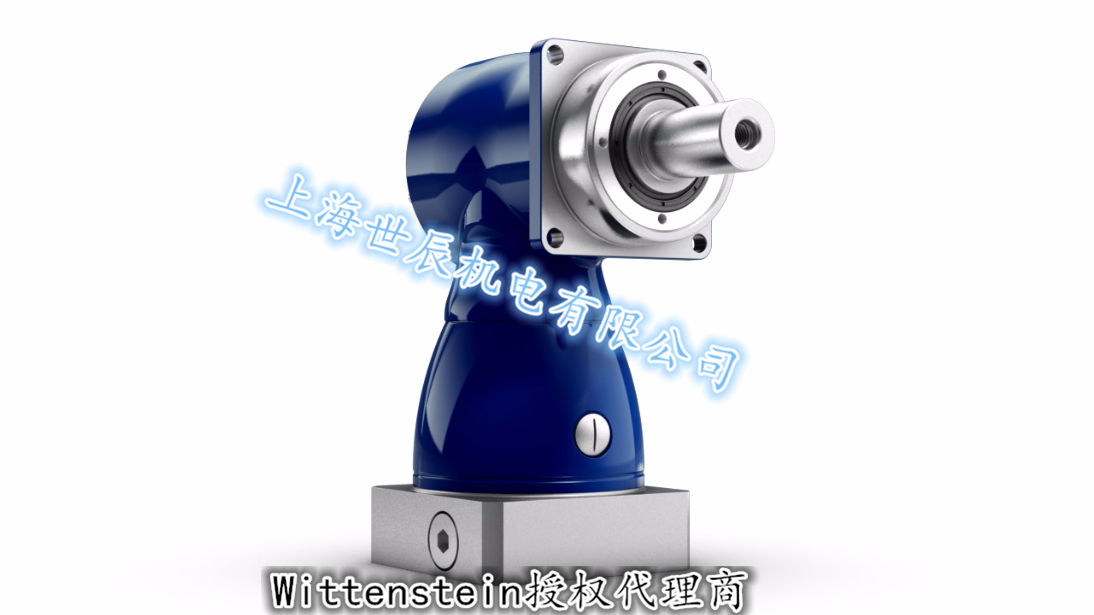

SK+/SPK+直角輸出型
類別 行星減速機
品牌 德國 Wittenstein
型號 SK+/SPK+直角輸出型
SK+/SPK+直角輸出型
☆高可靠性
☆高精度、高剛性
☆長壽命＞20，000h
☆易安裝（適于任何電機）
☆任意位置安裝
☆高效率＞95%
☆自潤滑、低噪音
間歇工作制（S5）的選型計算：
S5 工作制適用于 ￡ 1000 次/小時，占空比< 60%，并且一個循環(huán)時間< 20分鐘。
1. 從電機參數中計算出電機的最大加速力矩: TMaxMotMot [NM]；
2. 計算出減速器實際輸出的最大加速力矩: T2b[NM] = TMaxMotl i (ratio)；
3. 比較減速器實際輸出的最大加速力矩T2b[NM] 和減速器額定輸出最大加速力矩T2B，T2b￡ T2B，否則另選減速器；
4.校驗電機軸直徑和減速器是否匹配；
5. 校驗電機軸長度是否落在最大和最小允許值范圍內。
連續(xù)工作制（S1）的選型計算：
S1工作制適用于占空比3 60%，或一個循環(huán)的時間3 20分鐘。
1.首先按照S5選；
2.查出電機的額定力矩T1Mot[NM]；
3.計算出減速器實際輸出額定力矩 T2n[NM] = T1Motl i；
4.比較減速器實際輸出力矩 T2n[NM] 和減速器額定輸出力矩 T2N [NM] ，T2n￡ T2N，否則另選減速器；
5.計算出實際輸入轉速 n1n[min-1]，比較實際輸入轉速n1n[min-1] 和額定輸入 n1N[min-1] ，n1n￡ n1N，否則另選減速器。
6.校驗電機軸直徑和減速器是否匹配
SK+ SPK+齒輪箱型號
型號 額定扭矩Nm 加速扭矩Nm 額定速度rpm 最大速度rpm 制動力矩Nm
SK+060 15-22 20-30 2500-5500 6000 40-50
SK+075 40-50 50-70 2300-4500 6000 95-115
SK+100 80-100 125-170 2200-4200 4500 220-260
SK+140 160-190 210-300 1900-3900 4500 400-500
SK+180 360-400 470-640 1600-3400 4000 900-1050
SPK+075 52-75 90-110 2000-2700 6000 160-250
SPK+100 120-180 200-300 2000-4500 6000 400-625
SPK+140 220-360 480-600 1900-4200 4500 1000-1250
SPK+180 220-640 480-1100 1600-4200 4500 1000-2750
SPK+210 1000-1500 1900-2500 1500-3400 4000 3600-5200
SPK+240 1700-2500 3400-4500 1800-3200 4500 6400-8500
