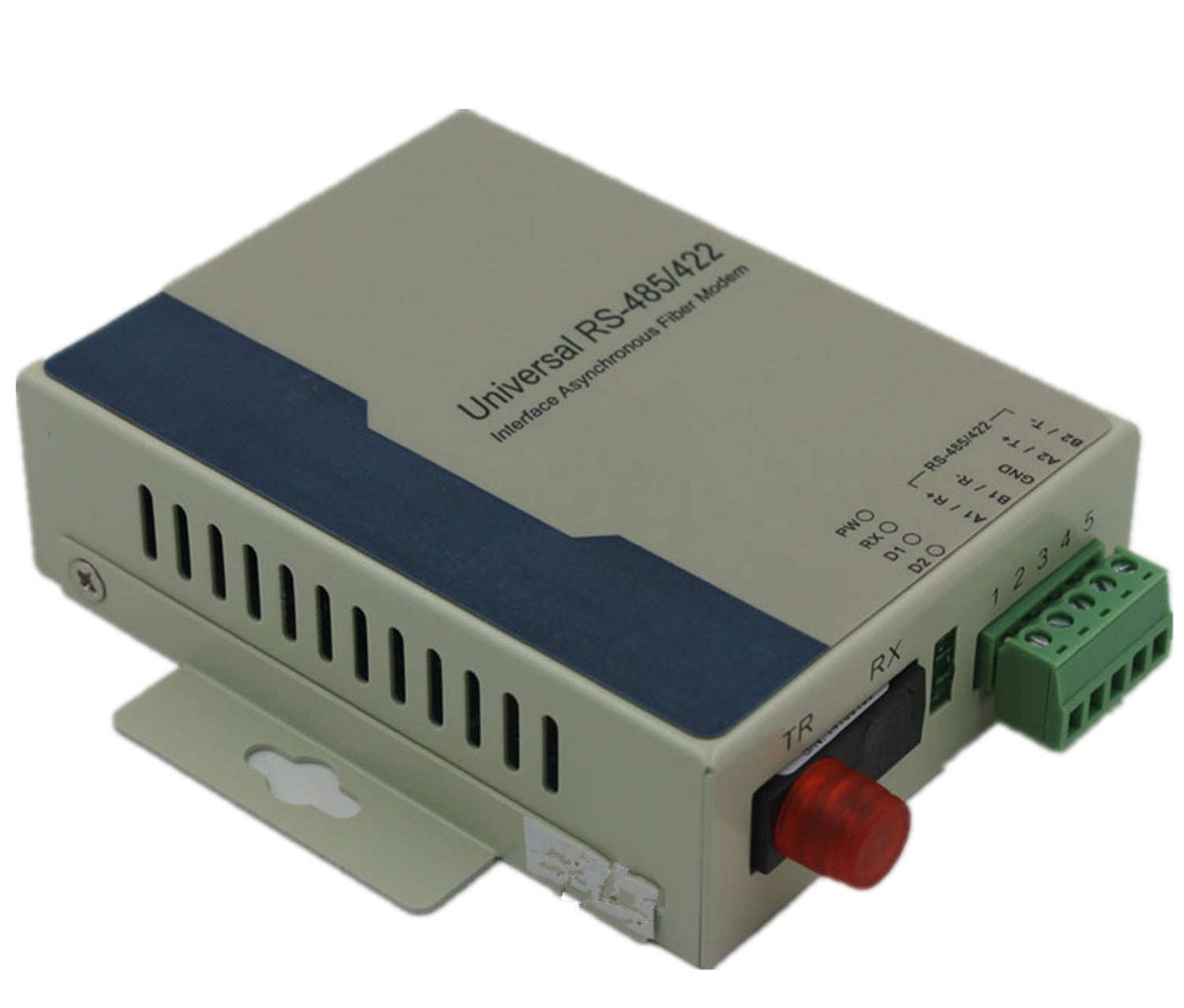

漢源高科工業級HY-RS485/HY-RS232/HY-RS422工業控制光貓FIBER MODER
產品描述：
型號：HY-RS485/HY-RS232/HY-RS422
名稱：HY-RS485/HY-RS232/HY-RS422 光纖MODER
類型：獨立臺式，外置電源
尺寸：100mm×89mm×26mm（長×寬×高）
重量：230G/臺
包裝：標準紙包裝
描述：HY-RS485/HY-RS232/HY-RS422是漢源高科（北京）科技有限公司一種多功能的RS485/232/422接口光纖MODER。是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的**選擇。該產品采用光纖作為傳輸介質，提高了系統傳輸性能，有效的避免了惡劣環境下雷擊、浪涌和電磁干擾對通信設備的威脅。
產品特點：
※零延時自動轉發
※異步傳輸，點對多點運用，HY-RS485/422/232接口與光纖轉換
※自動偵測串口速率，判別和控制數據傳輸方向
※**通信速率 500Kbps
※5VDC 電壓輸入
※工作波長：1310nm
※接口提供1500W浪涌保護，15KV靜電保護
※多模通信達到500米，單模達到20公里
※HY-RS485/422支持32點輪詢
通訊指標：
|
標準 |
符合 EIA RS-485，RS-422標準 |
|
HY-RS485信號 |
T+,T-,GND |
|
HY-RS422信號 |
T+,T-,R+,R-,GND,交叉接 |
|
HY-RS232信號 |
2針為TX,3針為RX，5針為GND |
|
光纖信號 |
IN,OUT |
|
工作方式 |
異步工作,點對點 |
|
方向控制 |
采用數據流向自動控制技術,自動判別和控制數據傳輸方向 |
|
波特率 |
0-120Kbps,自動偵測信號速率 |
|
光纖波長 |
多模/單模 1310nm |
|
電口傳輸距離 |
RS-485/422口1200米 |
|
光口傳輸距離 |
多模500M,單模20KM |
|
接口保護 |
600W浪涌保護、1500V靜電保護 |
|
負載能力 |
RS-485/422口支持32個節點 |
|
電口形式 |
5位接線端子/串口DB9 |
|
光口形式 |
多?？蛇xSC/FC接口，單模采用FC/SC接口 |
環境要求：
工作溫度：‐30 ℃ ~ +75 ℃
存儲溫度： ‐50 ℃ ~ +85 ℃
相對濕度: 0~95% (無冷凝結)
額定供電電壓：AC85-260V/50Hz
MTBF: ≥10^5小時
電壓功耗:5W(Input：DC5V 1000mA)
應用范圍：
※門禁控制系統
※報*控制系統
※POS機刷卡聯網系統
※工業數據設備控制系統
※LED屏幕控制
※交通聯網系統
外觀指標：
|
長×寬×高 |
100mm×89mm×26mm |
|
外殼 |
鐵殼 |
|
顏色 |
灰白 |
|
重量 |
230g/臺 |
HY-RS485/422前面板示意圖：
HY-RS232(DB9)前面板示意圖
HY-RS485/HY-RS422/HY-RS232后面板示意圖：
面板指示燈狀態說明：
|
指示燈 |
功能（適應范圍：工業端子接口及DB9接口） |
|
PWR/FIBER |
電源指示燈及光纖指示燈，該燈閃爍不表示電源接通，接收光纖后，該燈常亮，說明光纖接通，（發射機和接收機功能相同） |
|
RXD |
數據信號接收燈，該燈閃爍表示已經接到數據信號，（發射機和接收機功能相同） |
|
TXD |
數據信號發送燈，該燈閃爍表示數據信號已經發出，（發射機和接收機功能相同） |
HY-RS485/422面板接線說明（工業端子）：
|
PIN 接口類型 |
1 |
2 |
3 |
4 |
5 |
|
HY-RS485 |
T+ |
T- |
|
|
GND |
|
HY-RS422 |
T+ |
T- |
R+ |
R- |
GND |
HY-RS232面板接線說明（DB9串口）：
|
PIN 接口類型 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
HY-RS232 |
|
TX |
RX |
|
GND |
|
|
|
|
注明：HY-RS232（DB9串口的排列順序）
上排五針從左到右依次：1 2 3 4 5
下排四針從左到右依次：6 7 8 9
HY-RS232數據為交叉接法：TX對RX
訂貨信息：
|
訂貨型號 |
產品描述 |
|
HY-RS485 |
HY-RS485工業端子光纖MODER(SC/FC接口，多模/多?？蛇x，多模傳輸距離500米，單模標配20公里) |
|
HY-RS422 |
HY-RS422工業端子光纖MODER(SC/FC接口，多模/多?？蛇x，多模傳輸距離500米，單模標配20公里) |
|
HY-RS232 |
HY-RS232串口DB9工業端子光纖MODER(SC/FC接口，多模/多?？蛇x，多模傳輸距離500米，單模標配20公里) |
