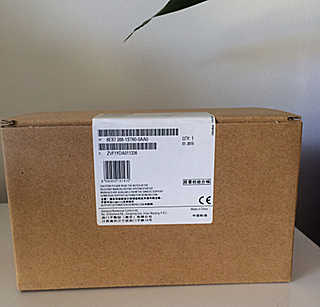

SIMATIC S7-200 CN，CPU 226 緊湊型設備，直流電源 24 個直流數字輸入/16 個直流數字輸出， 16/24 KB 程序/10 KB 數據， 2 PPI/自由編程 SS 此 S7-200 CN 產品 只具有 CE 認證
湖南國雄智能科技有限公司（西門子系統集成商）專業銷售西門子S7-200/300/400/1200PLC、數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電纜等，并可提供西門子維修服務，歡迎來電垂詢
聯系人： 楊木 （銷售經理）
座機熱線：0731-85630116
手機 ： 15874860011
QQ ： 469356790
本手冊涉及S7-200系列全部產品，幾乎涵蓋了所有相關知識點。如果想系統的了解S7-200，在具備了一定的 PLC 背景知識后，依據章節閱讀。
A. 硬件信息：第三章-S7-200 的安裝，附錄A-硬件規范：詳細電氣規范及接線圖，模塊基本信息與可選卡件，附錄B-電源定額計算；
B. 編程：第一、二章：軟件使用簡介，第四、五章：基本知識（數據存儲原理-低位高字節，軟件基本功能），第六章：指令集（在編程之初，最先參考的就是第六章-存儲器范圍及特性，然后就是具體指令的使用）；第十三章-配方，第十四章-數據歸檔，第十五章-PID；
C. 通訊：第七章-網絡通訊，第十章-EM241調制解調模塊，第十一章-與西門子的Micromaster驅動器的USS通訊，第十二章-Modbus RTU 通訊；
D. 調試：第八章-硬件故障診斷指南和軟件調試工具，附錄C-錯誤代碼，還有具體指令的錯誤代碼詳細信息（在指令的講解章節均有錯誤代碼介紹），某些SMB標志位信息（如SMB200-549智能模塊狀態信息）；
E. 擴展功能：第九章：運動控制-CPU本體輸出-PTO/PWM向?qū)?，或PLS語句編程，EM253位控模塊使用；附錄D-特殊存儲器（SM）標志位：提供大量的狀態和控制功能；
下面，我們介紹網絡工具，您可以登錄西門子（中國）有限公司工業業務領域工業自動化與驅動技術集團（SLC I IA&DT）支持中心，點擊圖示紅框進入相應鏈接。
這里有最新最常用的主流產品技術文檔，包括：手冊、軟件、常見問題、應用文檔、CAx圖片、樣本、證書許可、宣傳冊、標準。下載中心的搜索方法：
（1） 通過文檔編號（精準定位）或輸入關鍵字（模糊查詢）；
（2） 高級搜索功能；左側查找文檔的快捷版區。
例如，您可以搜索：A0136，下載《西門子 S7-200 ? LOGO! ? SITOP 參考》?；蛘咚阉鳎篊P 243-1，相關的鏈接文檔均會檢索出來。
這里包括西門子工業業務領域工業自動化與驅動技術與樓宇科技集團全線產品的文檔，是海量的中英文資料庫。有兩個重要版區：
（1）應用與工具（應用實例和配置指南的內容），可以通過搜索相應關鍵字查詢；
（2）產品支持（產品相關的文檔資料以及產品本身的詳細信息），可以通過直接搜索產品的訂貨號查詢，這里提供各個產品的生命周期、市場信息、產品更新信息以及詳細技術參數。如圖所示：
通過產品生命周期管理的狀態顯示，可以查詢到此產品當前的狀態，如該產品已經取消，此時用戶點擊此鏈接，就可以查到后續替換型號。在技術/CAx數據頁面里可以查看產品詳細技術信息，在文檔頁面里可以看到相關的技術文檔。
對于很多沒有使用過S7-200PLC的朋友來說，很多問題可能成為大家的攔路虎，感覺入門很難。以下就用一個實例，為大家介紹第一次使用S7-200PLC時具體步驟，幫助您邁開使用PLC的第一步。文中希望實現的功能是：按下一個開關，點亮一個輸出點。本文可以幫您解決第一次使用S7-200時的以下問題：
（一） 需要準備哪些硬件和軟件呢？
第一次使用S7-200時，需要準備硬件有：S7-200CPU，如CPU224XP(訂貨號：6ES7 214-2BD23-0XB8)
編程電纜 PC/PPI電纜（訂貨號：6ES7 901-3DB30-0XA0）
需要準備的軟件有：SETP7-Micro/Win V4.0 SP6
還需要準備一臺裝有Windows XP SP2的電腦
準備好硬件，我們就需要在電腦上正確安裝S7-200的編程軟件。特別提示要注意這個軟件是SETP7-Micro/Win，而不是SETP7。據老工程師講，SETP7是給S7-300等系列PLC編程用的，不能給S7-200進行編程。對于SETP7-Micro/Win軟件而言，目前常用的版本是V4..0 SP6。和安裝其它軟件一樣，正確安裝好編程軟件后，您就可以在桌面上看到如下所示的圖標。至此，我們就為下一步的調試做好基本準備嘍！
（二） 如何為PLC的接線呢？
從以下接線圖可以看出，我們需要做的就是將為PLC提供電源和為數字量輸入點正確接線。
（三） 如何與PLC通信呢？
1. 連接編程電纜
將編程電纜的USB口側插在電腦上，DB接口插在PLC的PORT0或者PORT1上。然后將PLC的模式開關設置為STOP。
2. 編程軟件設置
（1）打開編程軟件后，在整個界面的左側，點擊設置PG/PC接口。如下圖所示：
在出現的對話框中，選擇PC/PPIcable(PPI),并點擊屬性
屬性對話框的第一個界面，使用如下設置：
在屬性對話框中的第二個選項卡中，選擇通訊接口為USB，具體如下設置：
之后保存并關閉相應的對話框。
（2）回到編程軟件的初始界面，然后點擊通信
出現如下界面：
將搜索所有波特率打勾后，雙擊刷新即可。
如果能出現如下頁面，即表示PC與PLC的通訊成功。
（四） 如何編寫程序呢？
打開編程界面，單擊紅色標注處，可以添加一個常開觸點
同樣的方法添加一個輸出線圈：
需要為輸入和輸出分配正確的地址，如下所示。之后點擊下載
出現如下界面后，繼續點擊下載
下圖顯示的是下載中的界面：
下載成功后,就可以進行PLC調試，進一步測試具體功能是否可以實現。
（五） 如何調試PLC呢？
先將模式開關設置為RUN，然后撥動連接在輸入點I0.0上開關，即可看到輸出點點亮了。至此，表明我們的程序和PLC運行一切正常。
如果想在編程軟件上監控輸入點和輸出點的狀態，可以點擊狀態表
打開狀態表后，在地址欄中輸入需要監控的地址，如下所示：
之后點擊監控即可：
正常監控后就可以在當前值中看到相應的數值：
開關未按下時的狀態
開關按下后的狀態
從以上的筆錄，我們可以看出S7-200PLC是一款簡單易學的控制設備。當然，PLC還有通訊、PID控制、運動控制等等很多功能，我們可以在本網站中的相關介紹中一步一步的對其進行學習和了解。相信不需要很長時間，您也可以成為S7-200PLC的使用高手！
