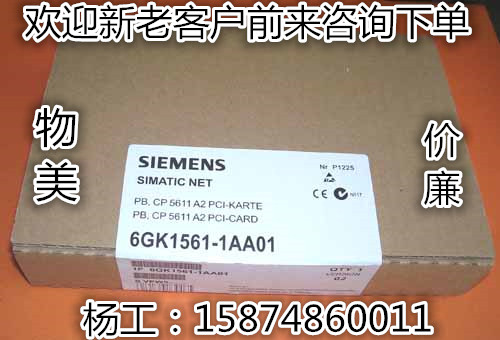

通訊處理器 CP 5611 A2 PCI 卡（32 位， 3.3/5V;33/66MHz)用于 將 PG 或 PC（帶 PCI 總線，連接 PROFIBUS 或 MPI （無 Windows 9x 支持?。┠壳?僅支持 32 位，含 SIMATIC NET V8.2 軟件！僅 用于舊應用，從 Windows XP 開始推薦 6GK1561-2AA00 查看 http:/support. automation.siemens. com/WW/view/ DE/84138725

產品規格：全新原裝

產品質量：質量保證

產品價格：價格優勢

公司大量現貨?。?！

【同樣的價格、同樣的品牌、給您不一樣的服務】

湖南國雄智能科技有限公司（西門子系統集成商）專業銷售西門子S7-200/300/400/1200PLC、數控系統、變頻器、人機界面、觸摸屏、伺服、電機、西門子電纜等，并可提供西門子維修服務，歡迎來電垂詢

聯系人： 楊木 （銷售經理）

手機 ： 15874860011 6ES7 972-0BA12-0XA0
座機電話：0731-85630116

QQ ： 469356790

地址：長沙市望城區玫瑰園小區601



概述 數字量輸入/輸出 靈活地適應控制器，以滿足各自任務需要 用于連接數字傳感器和執行機構   應用 數字量輸入/輸出模塊用于處理自動化系統中的數字量輸入/輸出任務。 可通過這些模塊連接數字量傳感器和執行器。 使用數字量輸入/輸出模塊給用戶提供以下優點： 最佳適應性; 采用最佳的模塊組合方式，可以匹配控制任務所需的輸入/輸出的點數。 不需要過多的投資 靈活的過程信號連接; 可使用各種不同的數字量執行器和傳感器，將自動化系統連接到過程控制中。   西門子6ES7 321-1BH02-0AA0設計 數字量輸入/輸出模塊具有下列機械特性： 緊湊型設計 堅固的塑料機殼里包括： 綠色 LED，用于指示輸入/輸出的信號狀態 前連接器插座，通過前門保護 前門上的標簽區。 連接器針腳分配，用于在前門內部進行配線。 安裝方便 模塊安裝在 DIN 導軌上并通過總線連接器連接到相鄰模塊。沒有插槽規則；輸入地址由插槽決定。 當在 ET 200M 分布式 I/O 系統中與有源總線模塊一起使用時，可以對數字量輸入/輸出模塊進行熱插拔，而不會有任何反應。其它模塊繼續工作。 方便用戶接線 裝置單元通過連接器連接。當首次連接模塊時，編碼設備鎖定在連接器中，這樣該連接器只能適合于同樣類型的模塊。更換模塊時，對于新的同類型模塊，可原封不動保持前連接器的接線狀態。這樣可以避免在更換模塊的過程中將已接線的前連接器插入到錯誤模塊中。   數字量輸入模塊   6ES7 321-1BH02-0AA0 開入模塊（16點，24VDC） 6ES7 321-1BH10-0AA0 開入模塊（16點，24VDC） 6ES7 321-1BH50-0AA0 開入模塊（16點，24VDC，源輸入） 6ES7 321-1BL00-0AA0 開入模塊（32點，24VDC） 6ES7 321-7BH01-0AB0 開入模塊（16點，24VDC，診斷能力） 6ES7 321-1EL00-0AA0 開入模塊（32點，120VAC） 6ES7 321-1FF01-0AA0 開入模塊（8點，120/230VAC） 6ES7 321-1FF10-0AA0 開入模塊（8點，120/230VAC）與公共電位單獨連接 6ES7 321-1FH00-0AA0 開入模塊（16點，120/230VAC） 6ES7 321-1CH00-0AA0 開入模塊（16點，24/48VDC） 6ES7 321-1CH20-0AA0 開入模塊（16點，48/125VDC） 6ES7 322-1BH01-0AA0 開出模塊（16點，24VDC） 6ES7 322-1BH10-0AA0 開出模塊（16點，24VDC）高速 6ES7 322-1CF00-0AA0 開出模塊（8點，48-125VDC） 6ES7 322-8BF00-0AB0 開出模塊（8點，24VDC）診斷能力 6ES7 322-5GH00-0AB0 開出模塊（16點，24VDC，獨立接點，故障保護） 6ES7 322-1BL00-0AA0 開出模塊（32點，24VDC） 6ES7 322-1FL00-0AA0 開出模塊（32點，120VAC/230VAC） 6ES7 322-1BF01-0AA0 開出模塊（8點，24VDC，2A） 6ES7 322-1FF01-0AA0 開出模塊（8點，120V/230VAC） 6ES7 322-5FF00-0AB0 開出模塊（8點，120V/230VAC，獨立接點） 6ES7 322-1HF01-0AA0 開出模塊（8點,繼電器,2A） 6ES7 322-1HF10-0AA0 開出模塊（8點,繼電器,5A，獨立接點） 6ES7 322-1HH01-0AA0 開出模塊(16點,繼電器) 6ES7 322-5HF00-0AB0 開出模塊（8點,繼電器,5A，故障保護） 6ES7 322-1FH00-0AA0 開出模塊（16點，120V/230VAC） 6ES7 323-1BH01-0AA0 8點輸入，24VDC；8點輸出，24VDC模塊 6ES7 323-1BL00-0AA0 16點輸入，24VDC；16點輸出，24VDC模塊



	6ES7321-1FH00-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離 16 個數字輸入，120/230V AC，1個 20針	顯示價格
		6ES7321-7BH01-0AB0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 DE；24V DC，1個 20針， 過程報警，診斷， 適用于節拍同步運行西門子6ES7 321-1BH02-0AA0	6ES7321-1BH02-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，24V DC，1個 20針   顯示價格             6ES7321-1BH10-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，24V DC，1個 20針， 0.05ms 輸入延時   顯示價格             6ES7321-1BH50-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離 16數字輸入，24V DC，M 讀取， 1個 20針   顯示價格             6ES7321-1BL00-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離 32 個數字輸入，24V DC，1個 40針   顯示價格             6ES7321-1BP00-0AA0 SIMATIC S7-300 數字輸入 SM 321，電位隔離 分成組，各 16 個， 64 DE，24V DC，3ms，P/M 讀取 端子塊 6ES7392-1.N00-0AA0 和 電纜 6ES7392-4...0-0AA0 3 件   顯示價格             6ES7321-1CH00-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，24-48V AC/DC，帶有 一個一組，1個 40針   顯示價格             6ES7321-1CH20-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，48-125V DC，1個 20針   顯示價格             6ES7321-1EL00-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 32 DE，120V AC，1個 40針   顯示價格             6ES7321-1FF01-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 8 個數字輸入，120V/230V AC，1個 20針   顯示價格             6ES7321-1FF10-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 8 個數字輸入，120V/230V AC，1個 40針 帶單共用根系/通道



		6ES7321-1BH02-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，24V DC，1個 20針	顯示價格
		6ES7321-1BH10-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離， 16 個數字輸入，24V DC，1個 20針， 0.05ms 輸入延時	顯示價格
		6ES7321-1BH50-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離 16數字輸入，24V DC，M 讀取， 1個 20針	顯示價格
		6ES7321-1BL00-0AA0 SIMATIC S7-300，數字輸入 SM 321，電位隔離 32 個數字輸入，24V DC，1個 40針	顯示價格

產品
商品編號(市售編號)	6ES7531-7KF00-0AB0
產品說明	SIMATIC S7-1500, ANALOG INPUT MODULE AI 8 X U/I/RTD/TC ST, 16 BITS OF RESOLUTION, ACCURACY 0.3 %; 8 CHANNELS IN GROUPS OF 8; 4 CHANNNELS FOR RTD MEASURING, COMMON MODE VOLTAGE APPR. 10 V; DIAGNOSIS, PROCESSALARMS INCL. INFEED ELEMENT, SHIELD CLAMP AND SHIELD TERMINAL
產品家族	SM 531 模擬量輸入模塊
產品生命周期 (PLM)	PM300:有效產品【隨機圖片】
價格數據
價格組 / 總部價格組	IW / 215
列表價（不含增值稅）	顯示價格
您的單價（不含增值稅）	顯示價格
金屬系數	無
交付信息
出口管制規定	AL : N / ECCN : N
工廠生產時間	6 天
凈重 (Kg)	0.437 Kg
產品尺寸 (W x L X H)	未提供
包裝尺寸	164.00 x 191.00 x 41.00
包裝尺寸單位的測量	CM
數量單位	1 件
包裝數量	1
其他產品信息
EAN	4025515079514
UPC	未提供
商品代碼	85389091
LKZ_FDB/ CatalogID	ST73
產品組	4501
原產國	德國

概述：

TM Count 2x24V，訂貨號： 6ES7550-1AA00-0AB0 是一個能夠提供雙通道計數、測量以及位置反饋功能的工藝模塊。

圖01. TM Count 2x24V 模塊視圖

工藝模塊 TM Count 2x24V 的主要屬性：

1. 支持的編碼器/信號類型：

• 24 V 增量編碼器；
• 具有方向信號的 24 V 脈沖編碼器；
• 不具有方向信號的 24 V 脈沖編碼器；
• 用于向上和向下計數脈沖的 24 V 脈沖編碼器；

1. 支持的技術功能：

• 高速計數
• 測量 (頻率, 速度, 脈沖周期)
• 作為運動控制的位置反饋

1. 集中式應用/分布式應用：

• 可以在 S7-1500 自動化系統中集中使用工藝模塊。
• 可以通過 ET 200MP 分布式 I/O 的接口模塊在分布式系統中使用工藝模塊，如在 S7-300/400 系統中的分布式運行或者在第三方系統中的分布式運行。

工藝模塊 TM Count 2x24V 的接線：

工藝模塊 TM Count 2x24V 可以接兩路 24V 脈沖信號編碼器，每個通道同時提供了三個數字量輸入和兩個數字量輸出信號，具體接線方式請參考圖02 和圖03。

圖02. TM Count 2x24V 端子分配

圖03. TM Count 2x24V 模塊的接線
在本例中，使用的是帶有方向信號的 24V 脈沖編碼器，所以將脈沖信號接到模塊的1號端子，將方向信號接到模塊的2號端子。

計數功能概述：

計數是指對事件進行記錄和統計，工藝模塊的計數器 捕獲編碼器信號和脈沖，并對其進行相應的評估?？梢允褂镁幋a器或脈沖信號或通過用戶程序指定計數的方向。也可以通過數字量輸入控制計數過程。模塊內置的比 較值功能可在定義的計數值處準確切換數字量輸出（不受用戶程序及 CPU 掃描周期的影響）。

計數功能組態實例：

    1. 本文中所使用的系統硬件及軟件信息：

名稱	訂貨號	版本
CPU 1511	6ES7511-1AK00-0AB0	FW V1.5
TM 2x24V	6ES7550-1AA00-0AB0	FW V1.0
STEP7 TIA Portal	6ES7822-1AA03-0YA5	V13

1. 硬件配置：

首先將項目切換到項目視圖，然后從左側的硬件目錄中找到：工藝模塊->計數->TM Count 2x24V, 并將計數模塊拖拽到設備機架上（圖04）；

圖04. TM Count 2x24V 硬件配置 01
在模板下方點擊屬性，進入模板的基本參數設置界面，將通道 0 的工作模式選擇為：通過工藝對象組態通道（圖05）；

圖05. TM Count 2x24V 硬件配置 02

1. 組態工藝對象：

硬件配置完成后需要組態計數器的工藝對象。首先從左側的項目樹中，選擇工藝對象下面的：插入新對象（圖06）；

圖06. 插入新對象
在插入新對象時選擇：計數和測量，并填入對象名稱（圖07）；

圖07. 選擇新對象類型
插 入對象后，在左側的項目樹下就能看到新建的計數器工藝對象，選擇這個計數器工藝對象，點擊“組態”即可在中間的工作區域看到工藝對象的參數配置界面。參數界面可以通過 狀態圖標反映出參數分配狀態：紅色圖標表示參數里包含錯誤或者不可用的參數；綠色圖標表示配置里面包含手動修改過得可用參數；藍色圖標表示系統默認可用的 配置參數（圖08）；

圖08. 組態工藝對象
在工藝對象的基本參數中，首先需要給這個計數器工藝對象分配一個硬件，也就是前面組態的高速計數模塊，并選擇相應的模塊通道，完成工藝對象與硬件的關聯（圖09）；

圖09. 為工藝對象分配硬件
在計數器輸入?yún)?shù)中選擇輸入信號的類型，可選擇的類型參見下表，在附加參數里面還可以選擇對脈沖的濾波和傳感器類型（圖10），可以支持的信號類型請參見表01

圖10. 選擇計數器工藝對象的信號類型
計數器工藝對象支持的信號類型：

圖例	名稱	信號類型
	增量編碼器（A、B 相差）	帶有 A 和 B 相位差信號的增量編碼器。
	增量編碼器（A、B、N）	帶有 A 和 B 相位差信號以及零信號 N 的增量編碼器。
	脈沖 (A) 和方向 (B)	帶有方向信號（信號 B）的脈沖編碼器（信號 A）。
	單相脈沖 (A)	不帶方向信號的脈沖編碼器（信號 A）?？梢酝ㄟ^控制接口指定計數方向。
	向上計數 (A)，向下計數 (B)	向上計數（信號 A）和向下計數（信號 B）的信號。

表01. 計數器工藝對象支持的信號類型

在計數器特性里面可以配置計數器的起始值，上下極限值和計數值到達極限時的狀態，以及門啟動時計數值的狀態。在本例中設置起始值為0，上下極限為+/-10000，設置當計數值到達極限時計數器將停止，并且將計數值重置為起始值，將門功能設置為繼續計數（圖11）。

圖11.  設置計數器的上下限及門功能
