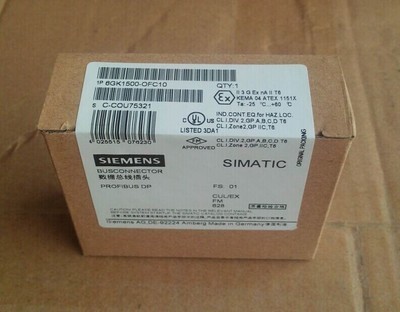

SIMATIC DP，連接器 針對 PROFIBUS 最多至 12 MBit/s 90° 電纜出線， 15.8x 64x 35.6mm（寬x高x深）, 終端電阻含 隔離功能，帶 PG 編程設備插座
|
SIEMENS （西門子授權一級代理商）
聯系人： 楊木
湖南國雄智能科技有限公司
24小時業務咨詢熱線：15874860011或13574366331（微信同步）
工作QQ：469356790
座機熱線：0731-85630116
我公司只銷售西門子原裝正品，享受西門子免費一年保修（部分產品可換新）
公司優勢產品;
PLC 、觸摸屏、變頻器、電纜及通訊卡、數控系統、 網絡接頭、伺服驅動、 凡在公司采購西門子產品，均可質保一年，假一罰十
如果質量?jī)r(jià)格一般怎么顯示我們的實力【通用隨機圖片】
SIEMENS 湖南國雄智能科技有限公司
（西門子代理商）
工作郵箱： 469356790@qq.com
承接編程調試安裝維修
聯系人：楊木
工作QQ：469356790
24小時咨詢熱線：15874860011或13574366331（微信同步）
西門子型號及參數
6ES7322-5HF00-0AB0
SIMATIC S7-300，數字輸出 SM 322，電位隔離， 8
個數字輸出（繼電器），1個 40針， 24V DC，120-230V AC，5A 帶 過電壓保護 RC 過濾器
6AG1322-5HF00-4AB0
SIPLUS S7-300 SM 322 8RO 40 極 帶防腐蝕涂層 基于
6ES7322-5HF00-0AB0 。 數字輸出 電位隔離， 8 個數字輸出（繼電器），1個 40針， DC 24V，120-230V AC，5A 帶
過電壓保護 RC 過濾器
竭誠為您服務;
長期銷售西門子PLC200.300.400.S1200.S1500.ET200.Smart200，6SE70變頻器.70備件.6SY7000/7010.C98面板，6RA70/28/24直流調速器，6XV電纜，6EP電源，3RW30/40/44軟啟動器，6AV人機觸摸屏，LOGO!，6SL系列G110.G120.S120.V10.V20，MM440/430/420變頻，6DR閥門定位器，7ML.7ME.7MF.7MH儀表儀器，6FC.6SN伺服數控，電機等西門子系列產品
原裝進口西門子s7-300數字量模塊選型及報價 西門子SM321 /322/ 323 DIDO信號輸入輸出繼電器模塊
西門子開關量輸入/輸出模板
【通用隨機圖片】
S7-300 輸入/輸出擴展模塊選型表
SM321
di輸入模塊
SM
322 do數字量信號輸出、
323 di do 輸入輸出
|
1、通用型擴展模塊
|
|
SM 321數字量輸入模塊
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM321
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
16點輸入，24VDC
|
6ES7 321-1BH02-0AA0
|
|
16點輸入，24VDC，低態有效
|
6ES7 321-1BH50-0AA0
|
|
32點輸入，24VDC
|
6ES7 321-1BL00-0AA0
|
|
16點輸入，24-48VDC
|
6ES7 321-1CH00-0AA0
|
|
16點輸入，48-125VDC
|
6ES7 321-1CH20-0AA0
|
|
16點輸入，24VDC，用于等時線模式下運行
|
6ES7 321-1BH10-0AA0
|
|
32點輸入，120VAC
|
6ES7 321-1EL00-0AA0
|
|
8點輸入，120/230VAC
|
6ES7 321-1FF01-0AA0
|
|
8點輸入，120/230VAC與公共電位單獨連接
|
6ES7 321-1FF10-0AA0
|
|
16點輸入，120/230VAC
|
6ES7 321-1FH00-0AA0
|
|
16點輸入，24VDC，用于等時線模式下運行；具有診斷能力
|
6ES7 321-7BH01-0AB0
|
|
SM 322 數字量輸出模塊
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM322
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
8點輸出，24VDC，2A
|
6ES7 322-1BF01-0AA0
|
|
16點輸出，24VDC，0.5A
|
6ES7 322-1BH01-0AA0
|
|
16點輸出，24VDC，0.5A，高速
|
6ES7 322-1BH10-0AA0
|
|
32點輸出，24VDC，0.5A
|
6ES7 322-1BL00-0AA0
|
|
8點輸出，24VDC，0.5A，診斷能力
|
6ES7 322-8BF00-0AB0
|
|
16點輸出，24-48VDC，0.5A
|
6ES7 322-5GH00-0AB0
|
|
8點輸出，48-125VDC，1.5A
|
6ES7 322-1CF00-0AA0
|
|
8點輸出，120/230VAC，1A
|
6ES7 322-1FF01-0AA0
|
|
8點輸出，120/230VAC，2A
|
6ES7 322-5FF00-0AB0
|
|
16點輸出，120/230VAC，1A
|
6ES7 322-1FH00-0AA0
|
|
32點輸出，120VAC，1A
|
6ES7 322-1FL00-0AA0
|
|
8點輸出，繼電器，2A
|
6ES7 322-1HF01-0AA0
|
|
8點輸出，繼電器，5A
|
6ES7 322-1HF10-0AA0
|
8點輸出，繼電器，5A，帶過壓RC
濾波器保護
|
6ES7 322-5HF00-0AB0
|
|
16點輸出，繼電器，8A
|
6ES7 322-1HH01-0AA0
|
|
SM 323、SM327 數字量輸入/輸出模塊（混合型）
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM323
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
8輸入，8輸出
|
6ES7 323-1BH01-0AA0
|
|
16輸入，16輸出
|
6ES7 323-1BL00-0AA0
|
|
SM327
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
8點輸入，8點輸入或輸出（可設置）
|
6ES7 327-1BH00-0AB0
|
|
SM 331模擬量輸入模塊
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM 331
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
8點模擬量輸入，13位分辨率
|
6ES7 331-1KF01-0AB0
|
|
8點模擬量輸入，9/12/14位分辨率
|
6ES7 331-7KF02-0AB0
|
|
2點模擬量輸入，9/12/14位分辨率
|
6ES7 331-7KB02-0AB0
|
|
8點模擬量輸入，增強型16位分辨率
|
6ES7 331-7NF00-0AB0
|
|
8點模擬量輸入，增強型16位分辨率，4通道模式
|
6ES7 331-7NF10-0AB0
|
|
8點模擬量輸入，14位分辨率，用于等時模式下運行
|
6ES7 331-7HF01-0AB0
|
|
8點模擬量輸入，用于熱電阻
|
6ES7 331-7PF00-0AB0
|
|
8點模擬量輸入，用于熱電偶
|
6ES7 331-7PF10-0AB0
|
|
SM 332 模擬量輸出模塊
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM 332
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
4點模擬量輸出
|
6ES7 332-5HD01-0AB0
|
|
4點模擬量輸出，15位
|
6ES7 332-7ND01-0AB0
|
|
2點模擬量輸出
|
6ES7 332-5HB01-0AB0
|
|
8點模擬量輸出
|
6ES7 332-5HF00-0AB0
|
|
SM 334、SM 335模擬量輸入/輸出模塊（混合型）
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
SM 334
|
（每個模塊包括標簽條一個，總線連接器一個。但不包括前連接器，需要另購）
|
4模擬量輸入，2模擬量輸出
|
6ES7 334-0CE01-0AA0
|
|
4模擬量輸入，2模擬量輸出；電阻測量，Pt100
|
6ES7 334-0KE00-0AB0
|
|
SM 335
|
4模擬輸入，4模擬輸出，
1脈沖輸入和編碼器供電
|
6ES7 335-7HG01-0AB0
|
SM 335干擾抑制濾波器。
實現對SIMATIC S7的噪聲抑制，
該濾波器連接到SM 335的24V 電
源電路，最多可以保護4個SM 335
模塊
|
6ES7 335-7HG00-6AA0
|
|
、模塊附件
|
|
系列號
|
產品圖片
|
描述
|
選型型號
|
|
前連接器
（用于外部電線和模塊的連接）
|
|
20針，螺釘型前連接器（用于16通道）
|
6ES7 392-1AJ00-0AA0
|
|
20針，彈簧型前連接器（用于16通道）
|
6ES7 392-1BJ00-0AA0
|
|
40針，螺釘型前連接器（用于32通道）
|
6ES7 392-1AM00-0AA0
|
|
40針，彈簧型前連接器（用于32通道）
|
6ES7 392-1BM01-0AA0
|
|
文檔:
|
SIMATIC
S7-300 S7-300模塊數據 (02/2013, 中文)
|
|
主題類型:
|
結構
|
|
產品
|
|
商品編號(市售編號)
|
6ES7531-7KF00-0AB0
|
|
產品說明
|
SIMATIC S7-1500, ANALOG INPUT MODULE AI
8 X U/I/RTD/TC ST, 16 BITS OF RESOLUTION, ACCURACY 0.3 %; 8 CHANNELS IN GROUPS
OF 8; 4 CHANNNELS FOR RTD MEASURING, COMMON MODE VOLTAGE APPR. 10 V; DIAGNOSIS,
PROCESSALARMS INCL. INFEED ELEMENT, SHIELD CLAMP AND SHIELD TERMINAL
|
|
產品家族
|
SM 531 模擬量輸入模塊
|
|
產品生命周期 (PLM)
|
PM300:有效產品【隨機圖片】
|
|
價格數據
|
|
價格組 / 總部?jī)r(jià)格組
|
IW / 215
|
|
列表價（不含增值稅）
|
顯示價格
|
|
您的單價（不含增值稅）
|
顯示價格
|
|
金屬系數
|
無
|
|
交付信息
|
|
出口管制規定
|
AL : N / ECCN : N
|
|
工廠生產時間
|
6 天
|
|
凈重 (Kg)
|
0.437 Kg
|
|
產品尺寸 (W x L X
H)
|
未提供
|
|
包裝尺寸
|
164.00 x 191.00 x 41.00
|
|
包裝尺寸單位的測量
|
CM
|
|
數量單位
|
1 件
|
|
包裝數量
|
1
|
|
其他產品信息
|
|
EAN
|
4025515079514
|
|
UPC
|
未提供
|
|
商品代碼
|
85389091
|
|
LKZ_FDB/
CatalogID
|
ST73
|
|
產品組
|
4501
|
|
原產國
|
德國
|
概述：
TM
Count 2x24V，訂貨號： 6ES7550-1AA00-0AB0 是一個能夠提供雙通道計數、測量以及位置反饋功能的工藝模塊。
【隨機圖片】
圖01.
TM Count 2x24V 模塊視圖
工藝模塊
TM Count 2x24V 的主要屬性：
-
支持的編碼器/信號類型：
-
24
V 增量編碼器；
-
具有方向信號的
24 V 脈沖編碼器；
-
不具有方向信號的
24 V 脈沖編碼器；
-
用于向上和向下計數脈沖的
24 V 脈沖編碼器；
-
支持的技術功能：
-
高速計數
-
測量
(頻率, 速度, 脈沖周期)
-
作為運動控制的位置反饋
-
集中式應用/分布式應用：
-
可以在
S7-1500 自動化系統中集中使用工藝模塊。
-
可以通過
ET 200MP 分布式 I/O 的接口模塊在分布式系統中使用工藝模塊，如在 S7-300/400
系統中的分布式運行或者在第三方系統中的分布式運行。
工藝模塊
TM Count 2x24V 的接線：
工藝模塊
TM Count 2x24V 可以接兩路 24V 脈沖信號編碼器，每個通道同時提供了三個數字量輸入和兩個數字量輸出信號，具體接線方式請參考圖02
和圖03。
圖02.
TM Count 2x24V 端子分配
圖03.
TM Count 2x24V 模塊的接線
在本例中，使用的是帶有方向信號的
24V 脈沖編碼器，所以將脈沖信號接到模塊的1號端子，將方向信號接到模塊的2號端子。
計數功能概述：
計數是指對事件進行記錄和統計，工藝模塊的計數器
捕獲編碼器信號和脈沖，并對其進行相應的評估?？梢允褂镁幋a器或脈沖信號或通過用戶程序指定計數的方向。也可以通過數字量輸入控制計數過程。模塊內置的比
較值功能可在定義的計數值處準確切換數字量輸出（不受用戶程序及 CPU 掃描周期的影響）。
計數功能組態實例：
1. 本文中所使用的系統硬件及軟件信息：
|
名稱
|
訂貨號
|
版本
|
|
CPU 1511
|
6ES7511-1AK00-0AB0
|
FW V1.5
|
|
TM 2x24V
|
6ES7550-1AA00-0AB0
|
FW V1.0
|
|
STEP7 TIA Portal
|
6ES7822-1AA03-0YA5
|
V13
|
-
硬件配置：
首先將項目切換到項目視圖，然后從左側的硬件目錄中找到：工藝模塊->計數->TM
Count 2x24V, 并將計數模塊拖拽到設備機架上（圖04）；
圖04.
TM Count 2x24V 硬件配置 01
在模板下方點擊屬性，進入模板的基本參數設置界面，將通道
0 的工作模式選擇為：通過工藝對象組態通道（圖05）；
圖05.
TM Count 2x24V 硬件配置 02
-
組態工藝對象：
硬件配置完成后需要組態計數器的工藝對象。首先從左側的項目樹中，選擇工藝對象下面的：插入新對象（圖06）；
圖06.
插入新對象
在插入新對象時選擇：計數和測量，并填入對象名稱（圖07）；
圖07.
選擇新對象類型
插
入對象后，在左側的項目樹下就能看到新建的計數器工藝對象，選擇這個計數器工藝對象，點擊“組態”即可在中間的工作區域看到工藝對象的參數配置界面。參數界面可以通過
狀態圖標反映出參數分配狀態：紅色圖標表示參數里包含錯誤或者不可用的參數；綠色圖標表示配置里面包含手動修改過得可用參數；藍色圖標表示系統默認可用的
配置參數（圖08）；
圖08.
組態工藝對象
在工藝對象的基本參數中，首先需要給這個計數器工藝對象分配一個硬件，也就是前面組態的高速計數模塊，并選擇相應的模塊通道，完成工藝對象與硬件的關聯（圖09）；
圖09.
為工藝對象分配硬件
在計數器輸入?yún)?shù)中選擇輸入信號的類型，可選擇的類型參見下表，在附加參數里面還可以選擇對脈沖的濾波和傳感器類型（圖10），可以支持的信號類型請參見表01
圖10.
選擇計數器工藝對象的信號類型
計數器工藝對象支持的信號類型：
|
圖例
|
名稱
|
信號類型
|
|
增量編碼器（A、B
相差）
|
帶有 A 和 B
相位差信號的增量編碼器。
|
|
增量編碼器（A、B、N）
|
帶有 A 和 B 相位差信號以及零信號 N
的增量編碼器。
|
|
脈沖 (A)
和方向 (B)
|
帶有方向信號（信號 B）的脈沖編碼器（信號
A）。
|
|
單相脈沖
(A)
|
不帶方向信號的脈沖編碼器（信號
A）?？梢酝ㄟ^(guò)控制接口指定計數方向。
|
|
向上計數
(A)，向下計數 (B)
|
向上計數（信號 A）和向下計數（信號
B）的信號。
|
表01.
計數器工藝對象支持的信號類型
在計數器特性里面可以配置計數器的起始值，上下極限值和計數值到達極限時的狀態，以及門啟動時計數值的狀態。在本例中設置起始值為0，上下極限為+/-10000，設置當計數值到達極限時計數器將停止，并且將計數值重置為起始值，將門功能設置為繼續計數（圖11）。
圖11.
設置計數器的上下限及門功能
