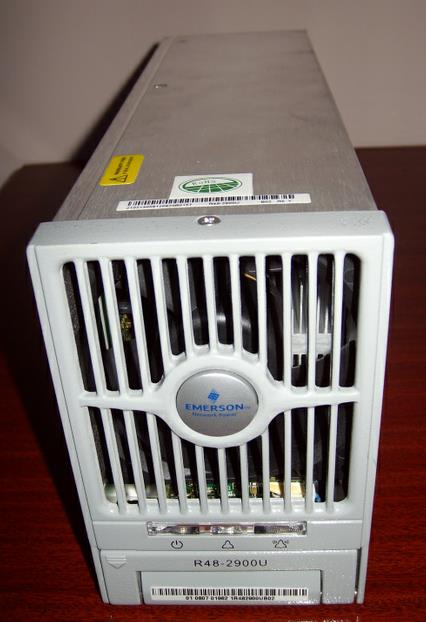

艾默生R48-2900U介紹
艾默生r48-2900u電源模塊是艾默生集多年開發和網上運行經驗，為滿足3g、fttx、數據通信設備、傳輸設備和接入設備等網絡需求而設計的高可靠、高功率密度、高性能、全數字化通信電源整流模塊。實現220v單相交流輸入轉換為穩定的48v直流輸出；最大輸出電流為30a.最大輸出功率2900w.
艾默生48V/30A通信電源模塊有兩個型號：R48-2900U、R48-3200e其中R48-2900U是標效整流模塊，效率為92％；其中R48-3200e是高效整流模塊，效率為96％，客戶可以按照實際使用情況的不同，選用不同的模塊。
艾默生2900U使用范圍
艾默生R48-2900U通信電源模塊，標稱輸出電壓48V，標稱輸出電流50A. 適用于艾默生PS48600-3/2900 ,PS48300-3B/2900,PS48600-3B/2900通信電源系統中。
艾默生R48-2900U參數
艾默生整流模塊R48-2900U說明整流模塊R48-2900U功能
1、 輸入220V 50Hz，工作范圍85~290Vac
2、 輸出42~58Vdc，軟件可調，輸出功率2900W ;
3、 模塊軟件均流，不均流度小于3%
4、 CAN總線通訊，可并聯達48個
5、 具有交流過欠壓、直流過壓、過溫、短路等多重保護功能
6、 具有LED工作狀態指示、多種告警指示功能
7、 模塊熱插拔，即插即用，無需任何參數設置。
8、 模塊雙重供電整流模塊R48-2900U特點:
1、 輸入電壓寬范圍限功率:功率降額輸入電壓范圍：85Vac～176VA
2、 不工作承受靜態電壓：415Vac
3、 額定輸入電流：＜16A@2900W
4、 輸入電流：＜19A@2900W/176Vac
5、 輸入沖擊電流：<30A 2、輸出限功率、短路限流
3、熱插拔，自適應
4、 雙重溫度限功率，過溫保護
5、 DSP軟件均流與平均電流的差值< ±1.5A 模塊內部處理器DSP均流控制 –平均電流模式 –恒定電壓控制 –模塊自主控制 –模塊故障不影響均流 –不均流告警黃色指示燈:均流誤差超過8A 紅色指示燈: 沒有輸出或誤差超過10A 可并聯48個無需均流線使用CAN總線，確保所有模塊正常通信即可
6、 過壓關機，自動重啟動
7、 硬件過壓保護：
8、 – 59.5V。需要人工啟動。
9、 軟件過壓保護
10、 –監控設置：56-59V
11、 –軟件過壓保護模式有兩種，可以通過后臺維護軟件選擇：
12、 A.一次過壓鎖死模式
13、 當輸出達到軟件保護點后，模塊關機并保持，需要人工干預方可恢復工作；
14、 B.二次過壓鎖死模式
15、 當輸出達到軟件保護點且輸出電流大于5A時，模塊在關機5秒鐘后重新開機，如果在設定時間內（默認為5分鐘，可設）發生第二次過壓，模塊關機并保持，需要人工干預方可開機。
16、 –如果整流模塊輸出電流小于5A（額定輸出10%）時，整流模塊不關機。
17、 –人工干預方法：通過監控模塊復位整流模塊，或從電源系統上脫離整流模塊來復位。
18、 電流緩啟動
19、 以上便是艾默生R48-2900通信電源的產品簡介。
