產品參數
| 容量 | 20KVA |
| 型號 | TD11 20 K |
| 整流器類型 | IGBT整流 |
| 額定電壓 | 220Vac |
| 輸入電壓范圍 | 220Vac±25% |
| 輸入頻率范圍 | 50HZ系統時：46-54HZ；60HZ系統時：56-64HZ |
| 輸入功率因數 | >=0.99 |
| 額定輸出功率 | 20KVA / 16 KW |
| 額定輸出電壓 | 200／230 |
| 輸出頻率 | 與市電同步(市電模式); 50Hz ± 0.2% (電池模式) |
| 工作方式 | 在線式 |
| 輸出波形 | 正弦波 |
| 轉換時間 | 0ms |
| 過載能力 | 105%±5%≤負載時，預警過載；105%±5%<負載≤125%5%時，2分鐘后轉旁路輸出；125%±5%<負載≤150%±5%，30秒后轉旁路輸出；負載>150%±5%時，500毫秒后轉旁路輸出 |
| 電池型號 | 免維護密封鉛酸電池 |
| 標準后備時間 | 30分鐘到8小時可選 |
| 電池包型號 | - |
| 電池典型充電時間 | 8小時 |
| 電池電壓 | 192V |

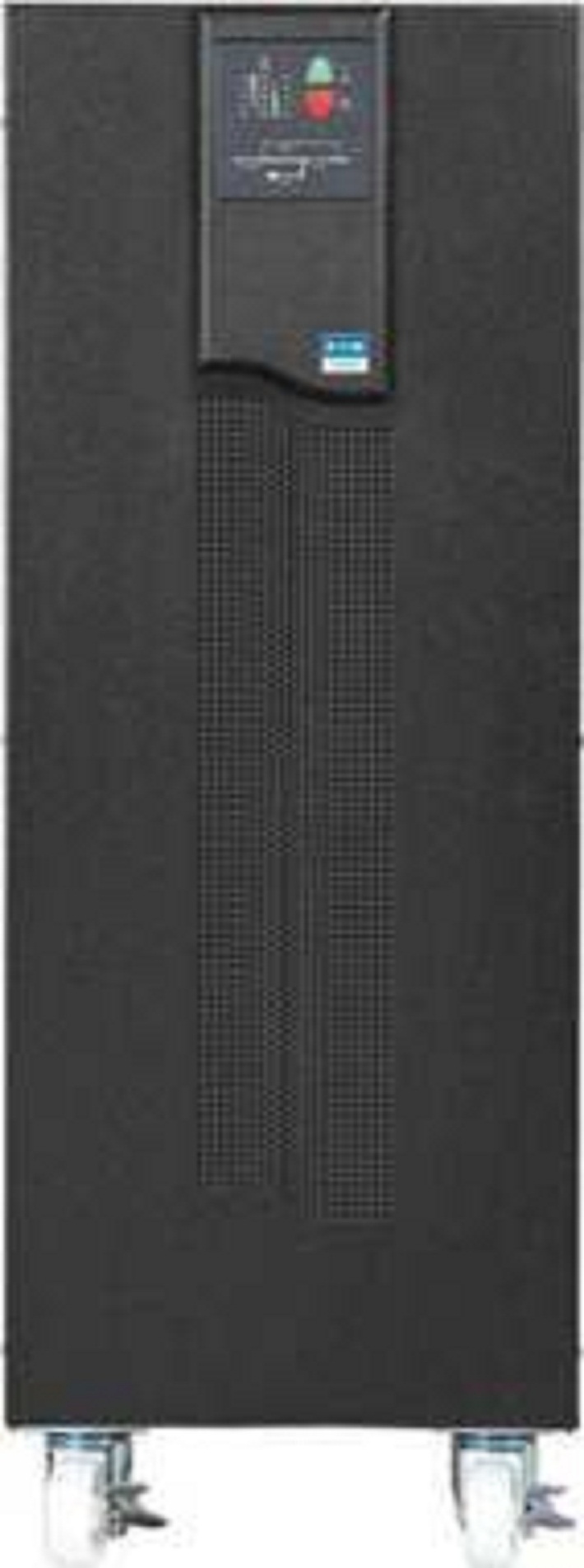

| 安裝類型 | 塔式 |
| 整機效率 | Up to 85% |
| 電磁兼容 | IEC EN62040-02 |
| 浪涌保護 | IEC 61000-4-2.4.5 Level IV, IEC61000-4-3 Level III |
| 防護類型 | IP20 |
| 接口端口 | RS232，可選Wedpower卡、AS400卡 |
| 控制面板 | LCD+LED狀態指示 |
| 有聲報警 | 市電停電時報警4秒一次：特別的低電池報警每秒一次 |
| W | 655.00 mm |
| D | 370.00 mm |
| H | 900.00 mm |
| 重量 | 152.00 KG |
| 顏色 | 黑色 |
| 工作環境 | 0 - 40 °C |
| 工作相對濕度 | 0 - 95% |
| 操作高度 | 0-1500米 |
| 存儲溫度 | -5 - 45 °C |
| 存儲相對濕度 | 0 - 95% |
| 存儲高度 | 0-15000米 |
| 聽覺噪音距設備表面 1 m 處 | <50.00 dB |
| 標準質保 | 3年內維修或更換 |
產品綜述
1、先進的DSP數字化控制技術
采用先進的數字化控制技術，提高機器的穩定性和可靠性。ECO功能最大化的為客戶節省使用成本。
2、大屏幕LCD+LED中英文顯示
完美組合，中英文顯示，可顯示內容有輸入、輸出、電池電壓、負載狀況、電流、UPS工作狀態和模式、溫度、機型廠家編號?？芍苯油ㄟ^LCD顯示屏設定機器的電壓，頻率，電流等主要參數
3、雙路交流電源輸入
主路交流輸入電源與旁路交流輸入電源可以采用兩組來自不同電網的輸入。LCD+LED
4、發電機模式
支持發電機輸入
5、并機功能
8臺UPS并聯冗余。
6、帶載能力強
采用帶輸出隔離變壓器的全橋拓撲，帶載能力、抗沖擊能力更強。且可選配旁路輸出隔離變壓器。
7、全橋逆變架構：
UPS采用先進的DSP設計，三相由獨立的全橋逆變系統的設計，其輸出電壓和相位，完全不受三相不平衡負載的影響，可承受100%的不平衡負載。
8、充電電流可設置
用戶可以根據電池容量在LCD上自由設定合適的充電電流（1~50A）。UPS滿載運行時，最大充電電流為50A.
9、電池管理功能
主要包括電池故障檢測、電量不足，電池丟失等常規功能。
10、頻率和相序自適應系統
50Hz或者60Hz；
輸出相序可以根據輸入相序自動跟蹤鎖相。
11、保護和告警功能
LCD、輸出接點等進行及時提示，開機自診斷功能；具有過載保護、輸出短路、輸入過壓、防雷功能，電池反接等保護功能。
12、強大的面板設置功能
輸出電壓：200/208/220/230/240Vac (相電壓)
輸出頻率：50Hz/60Hz
充電電流：1~50A
電池放電時間
定時開機
定時關機
工作模式：ECO 、EPO
LCD中文、英文設定輸入頻率：40~70Hz
具有多種告警方式，可通過聲、光、輸出頻率可以根據市電頻率自動設置。
13、EPO緊急停機功能
通過“緊急停機”按鈕可以關閉整流器、逆變器，封鎖輸出（包括旁路和逆變器），當發生緊急情況或無法正常關機時可使用此按鈕。
14、主機監控及報警功能
15、 智能插槽擴展性功能(備選件)
可以選擇USB卡，AS400卡，CMC監控卡，SNMP卡，RS485卡，EMD環境監測卡。
UPS備有SNMP插槽，以實現UPS遠程監控功能，具備自動報警、UPS運行狀態和故障預測與診斷、運行時間控制等功能。
輸出RS-232及RELAY訊號供計算機系統聯機用，支持Windows 95 / 98 / 2000 / NT / ME / XP，NOVELL / SNMP / ASMP /LINUX等軟件
。
產品簡介
第二代EA900系列1KVA~10KVA UPS是易事特公司集最新研發成果和應用驚訝，設計、制造的新一代通用型UPS電源，采用先進的DSP數字化控制技術，有效提升了產品性能和系統可靠性， 并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求，而針對國內外中小企事業單位以及小型供電環境需求而專門推出的高端小功率在線式 UPS電源產品，可為用戶的部門級器、小型局域網、工作站、工控機、小型醫療設備，及其他小型精密電子儀器提供高可靠電源保護。防備用電源
應用領域
中小企業數據機房、系統小型網點、工作自動化控制系統、局域網絡器、通信基站器、網吧、商場收銀等
性能特點
采用DSP數字控制技術
1.采用先進的DSP數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化
功率因數0.8
1.功率因數0.8，適合負載的發展趨勢，實現更強的帶載能力。同時增加ECO功能經濟模式，在此模式下1-3KVA整機效率大于94%，6-10KVA整機效率大于98%，降低UPS的電力損耗，節約用戶的使用成本
有源輸入功率因數校正（PFC）
1.采用數字化控制的有源功率因數校正技術，使輸入功率因數高達0.98以上，以避免對電網環境的污染，達到節能，降低了系統的成本的目的
電池模式DC-DC變換器數字化控制
1.1-3KVA UPS采用數字化控制，將原來電池模式DC-DC變換器由模擬控制改為數字化控制，提高了可靠性
綠色環保型
1.本系列產品為綠色環保型產品，符合歐盟環保指令ROHS的各項要求和國家電子信息產品污染控制管理辦法，在產品正常使用情況下，不會對人體及環境造成危害
寬輸入電壓頻率范圍
1.極寬輸入電壓和頻率范圍，即使在電力環境非常惡劣的偏遠地區也能正常供電，減少電池放電次數，提高了電池的使用壽命
完善的保護措施
1.集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、IGBT過流保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性
2.具有龐麗功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息
3.具有輸入零火線偵測功能，可避免UPS市電輸入零火線接反
冷啟動和市電啟動功能
1.市電異常狀況可以直接用電池啟動UPS，滿足應急需求
2.無電池狀態可直接采用市電啟動UPS，可作高精度穩壓電源使用
可搭配發電機使用
1.輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供潔凈、安全、穩定的電源
零切換
1.雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網伯丁干擾的純凈正弦波電源，為負載提供更全面保護。市電不穩定時，UPS供電模式的轉換時間為零，有效保證了負載運行的安全性和可靠性。
智能化電池管理
1.采用智能電池管理技術，使用三段式充電，有效的延長電池使用壽命，減少電池維護次數；可定期的對電池進行自檢，即使的發現電池問題
2.設有電池過壓，過沖等保護功能，限度保護電池不受損壞
友好的人機界面
1.豐富的UPS信息顯示
2.中英文LCD顯示和LED狀態顯示
50/60Hz電源自適應
1.自動識別并適應50Hz/60Hz電源系統滿足不同電源系統要求
面板設定功能
1.ECO設定
2.電池EOD點可由面板靈活設置，電池利用率化
3.輸出電壓設定208V/220V/230V/240V。

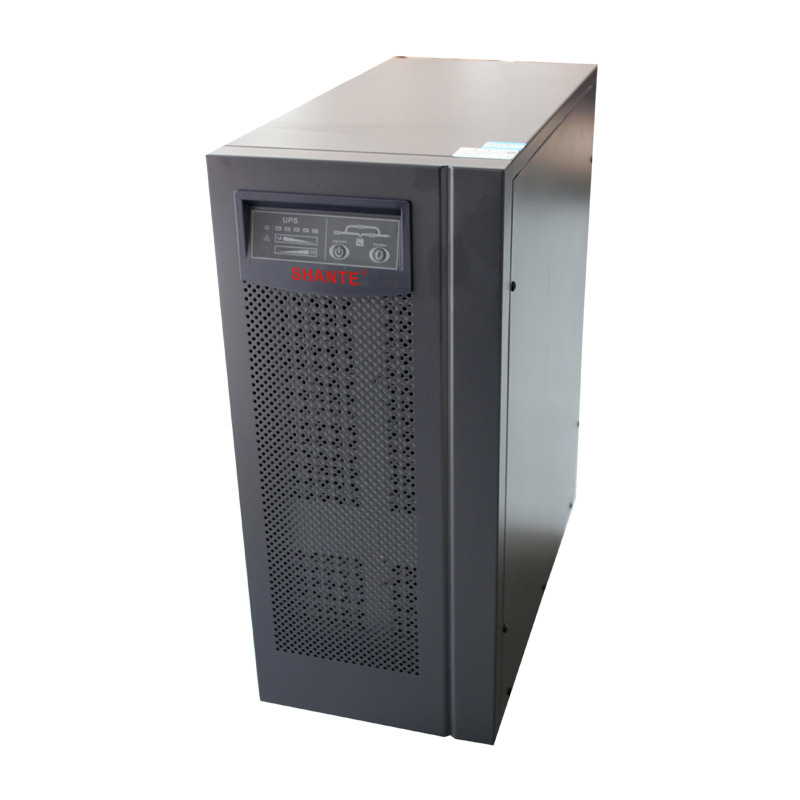

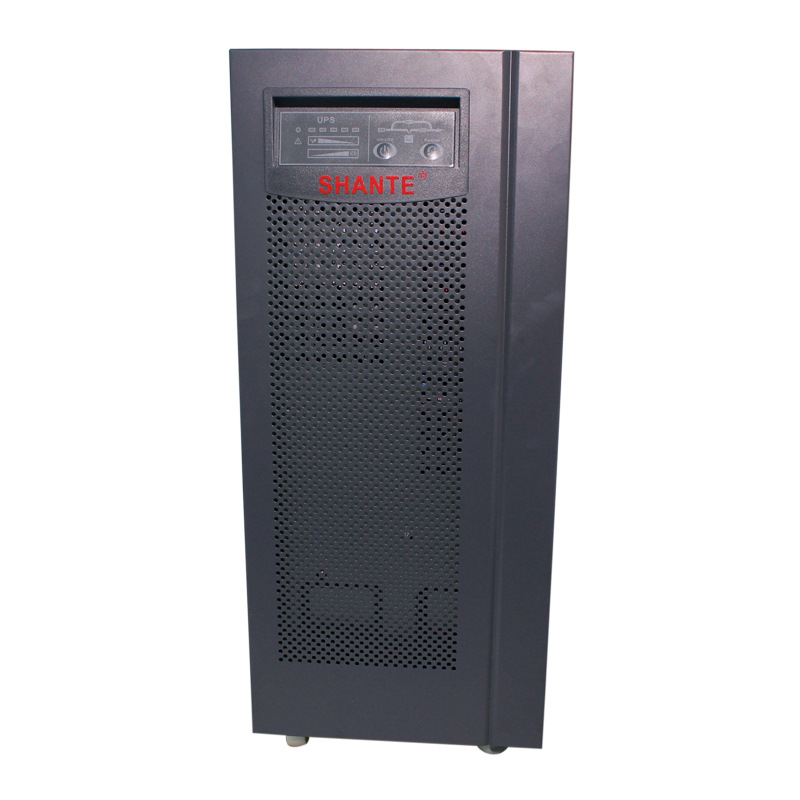

三相20KVA UPS 不間斷電源山特UPS電源外接電池 型號 C6K C6KS C10K C10KS 3C10KS 3C15KS 3C20KS 尺寸（寬x深x高） 248x500x616 240x500x460 248x500x616 240x500x460 248x500x616 凈重 57 18 67.5 20 27 35 35 功率 視在功率（KVA）/有功功率（KW） 6KVA/4.8KW 10KVA/8KW 15KVA/12KW 20KVA/16KW 市電 電壓范圍 120VAC～275VAC 電流 33A.max 37A.max 55A.max 59A.max 86A.max 112A.max 頻率范圍 46Hz～54Hz 功率因素 0.99 0.95 輸出 電壓 220VACx（1±1%） 電流 27A 45A 91A 68A 頻率 46Hz～54Hz（市電模式，跟隨市電），50Hz x（1±0.1%）（電池模式） 功率因數 0.8 過載能力 105%～125%,1分鐘后轉旁路；125%～150%，30秒后轉旁路，1分鐘后斷輸出；＞150%,0.5秒后轉旁路 峰值因數 3:1 失真度 THD＜2%（線性滿載） 蓄電池（電池在高溫下使用，壽命會急劇下降） 后備時間 4分鐘（滿載） 取決于外接電池容量 3分鐘（滿載） 取決于外接電池容量 充電時間 7小時充至90% 取決于外接電池容量 7小時充至90% 取決于外接電池容量
