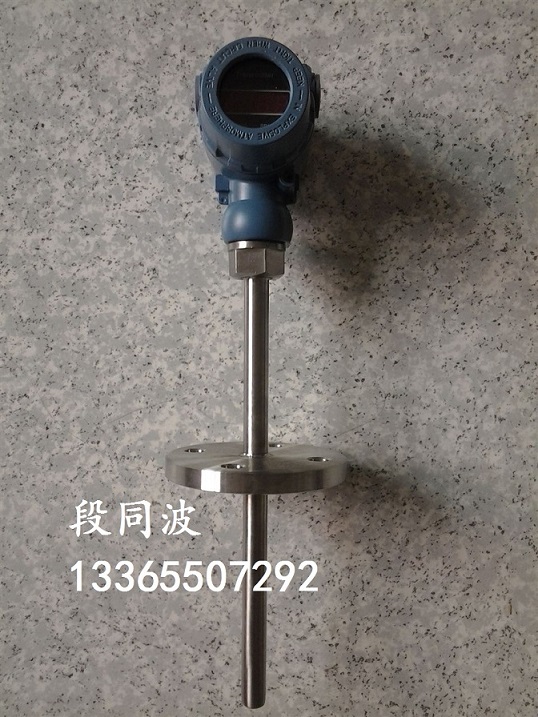

WRMB-440S帶溫度變送器防爆熱電偶
帶溫度變送器防爆熱電偶（阻）通常和顯示儀表、記錄儀表、電子計算機等配套用,輸出4～20mA。
帶溫度變送器防爆熱電偶（阻）特點
1.二線制輸出4～20mA ,抗干擾能力強；
2.節省補償導線及安裝溫度變器費用；
3.安全可靠，使用壽命長：
4.冷端溫度自動補償，非線性校正電路；
工作原理
帶溫度變送器防爆熱電偶（阻）利用間隙隔爆原理,當腔內發生爆炸時,能通過接合面間隙熄火和冷卻,使爆炸后的火焰全溫度傳不到腔外,從而進行防爆。熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號,經放大后轉換成為4～20mA的直流電信號給工作儀表,工作儀表便顯示出所對應的溫度值。
主要技術參數：
生產執行標準：IEC584
IEC751
JB/T5518-1991
JB/T7391-1994
帶溫度變送器防爆熱電偶（阻）測溫范圍及允差
熱電偶
|
型號 |
分度號 |
允差等級 |
|||
|
Ⅰ |
Ⅱ |
||||
|
允差值 |
測量范圍℃ |
允差值 |
測量范圍℃ |
||
|
WRNB |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075ltl |
333～1200 |
||
|
WRMB |
N |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～1000 |
±0.0075ltl |
333～1200 |
||
|
WREB |
E |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～800 |
±0.0075ltl |
333～900 |
||
|
WRFB |
J |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004ltl |
375～750 |
±0.0075ltl |
333～750 |
||
|
WRCB |
T |
±0.5℃ |
-40～+125 |
±1℃ |
-40～+133 |
|
±0.004ltl |
125～350 |
±0.0075ltl |
133～350 |
||
熱電阻
|
型號 |
分度號 |
測溫范圍 |
精度等級 |
允許偏差 |
|
WZPB |
Pt100 |
-200～+500 |
A級 |
±（0.15+0.002│t│） |
|
B級 |
±（0.30+0.005│t│） |
|||
|
WZCB |
Cu50 Cu100 |
-50～+150 |
- |
±（0.30+0.006│t│） |
輸出信號：4-20mA，負載電阻250Ω；傳輸導線電阻100Ω；
輸出方法：二線制
精度等級：溫度變送器等級：0.1；0.2；0.5
顯示器精度等級：模擬指示式2.5級
數字顯示式1.0級
供電電源: 24V.DC±10%
防護等級：IP65
防爆等級：隔爆型：dⅡBT4,dⅡCT5,dⅡCT6
本質安全性：iaⅡCT6
絕緣電阻：儀表輸出線端子與外殼之間的絕緣電阻應小于50MΩ；
工作環境
|
安裝場所等級 |
溫度℃ |
相對濕度% |
大氣壓kPa |
|
C×1 |
-25～+55 |
5～95 |
86～106 |
|
C×2 |
-25～+70 |
||
|
C×3 |
-40～+80 |
取證一覽表
|
防爆級別 |
防爆證號 |
認證機構
|
|
dIIBT4 |
GYB97151 |
NEPSI
|
|
dIIBT4 |
GYB97152 |
NEPSI
|
|
dIICT5 |
GYB02475 |
NEPSI
|
|
dIICT5 |
DYB02476 |
NEPSI
|
|
iaIICT6 |
GYB05363X |
NEPSI |
|
iaIICT6 |
GYB05364X |
NEPSI
|
注：NEPSI防爆認證系國家儀器儀表防爆安全監督檢驗站
固定法蘭式
|
WRMB-440M |
WRMB-440S |
WRMB-440GM |
WRMB-440GS |
|
WRNB-440M |
WRNB-440S |
WRNB-440GM |
WRNB-440GS |
|
WREB-440M |
WREB-440S |
WREB-440GM |
WREB-440GS |
|
WRCB-440M |
WRCB-440S |
WRCB-440GM |
WRCB-440GS |
|
WRFB-440M |
WRFB-440S |
WRFB-440GM |
WRFB-440GS |
|
WZPB-441M |
WZPB-441S |
WZPB-441GM |
WZPB-441GS |
|
WZCB-441M |
WZCB-441S |
WZCB-441GM |
WZCB-441GS |
1)熱電偶Ⅰ級、熱電阻A級按協議訂貨；
2)保護管材質為1Cr18Ni9Ti，其余材質根據協議訂貨；
3)公稱壓力≤4.0MPa
