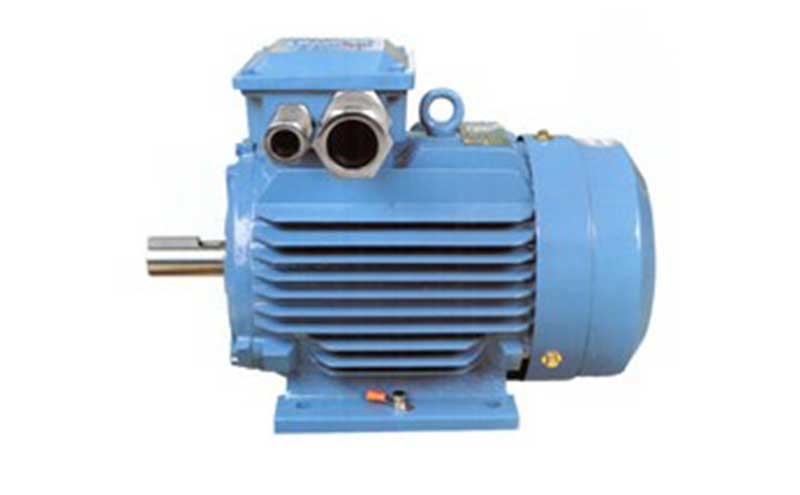

ABB電機-M2QP
M2QP-"n"型無火花防爆電機是防爆電機的一種形式，這種電機在正常運行時不能產生電弧或火花，不能夠點燃周圍的爆炸性氣體環境，也不太可能發生能引起點燃的故障。這是在設計中通過規定定轉子間隙 、電氣間隙和間隔、爬電距離、風扇電阻及線速度、定轉子表面溫度、出線盒及電纜引入裝置的密封性來保證的。所以電機在運行時不能打開，以防止外部氣體進入。
1.質量承諾
ABB嚴格的質量管理及遍布全球的快速反應服務網絡確保了用戶售后服務及支持，這些全代表了可以信賴的ABB電機公司所體現的固有價值及承諾。 煤炭、石油和化學等工廠，在生產過程中有可能產生各種可燃性氣體或蒸汽。這些物質與空氣混合后就形成了具有爆炸性危險的混合物，如果達到爆炸濃度，又遇到火源時就引起爆炸的嚴重事故。所以EXnA||T3-M2QP無火花型系列電動機在試驗和認可中按IEC60079-15嚴酷考核。
EXnA||T3-M2QP無火花型系列電動機在2003年1月24日通過國家防爆電氣產品質量監督檢驗中心認可，并同時取得頒發的防爆合格認證書。
2.標準
無火花型電動機符合下列標準
國際標準
IEC
60079-15
中國標準
GB
3836.8
歐洲標準
EN
50021
美國標準
UL
2279
俄羅斯標準
r O C T
P51330.14
英國標準
BS
5000-16
3.ExnA電動機使用場所
在正常運行時，不可能出現爆炸性氣體環境，如果出現也是偶爾發生并且僅是短時間存在的場所。
適用防爆危險區2區環境的工廠，2區為偶然爆炸區域。使用場所中爆炸性氣體或蒸汽的類別是戊烷、甲基環己烷、石油（包括汽油）、石腦油、柴油、煤油、己烷、乙硫醇、戊醇、氯丁烷、四氫噻吩。
使用時的溫度組別為T3，電動機及設備的最高表面溫度為200 ℃ ，場所的環境溫度 -15 ℃ -40 ℃ 。
4 . 技術特點
·效率高
達到歐洲CEMEP-EU效率等級電機標準二級值，符合中華人民共和國國家標準GB18613-2002中小型三相異步電動機能效限定值。
· 雙頻寬電壓
電壓范圍220V-690V，適用50HZ和60HZ電源。
·噪聲低
通過優化電磁設計 、通風狀況、結構尺寸及技術，M2QP系列電動機的噪聲低。
·軸承負載能力高
標準電動機選用深溝軸承，壽命長，80-225中心高電動機為永久型潤滑，250-355設有加油裝置。
·可靠性好
電動機為全封閉風冷結構，防護等級IP55，材料及工藝符合環境要求。電動機機械強度高，堅固耐用，防銹防腐性強。繞組可靠性好，采用F級絕緣結構，B極考核。并可根據用戶需要增加PTC熱敏電阻或熱敏開關。
5.型號說明
M2QP 112 M 2 A
M2QP--型號標記 112--機座號（以轉軸中心高mm表示）
M--機座長度代號（S-短機座，M-中機座，L-長機座）
2--極數 A--鐵芯長度（A-短鐵芯，B-長鐵芯）
6.無火花型電機的防爆標記
Ex nA || T3
Ex--防爆標記 nA--無火花型
||--工廠用電氣設備 T3--設備最高表面溫度200 ℃
7.安裝結構型式
·B3機座帶底腳，端蓋無凸緣。
·B5機座不帶底腳，端蓋有凸緣。
·B35機座帶底腳，端蓋有凸緣。
8.工作條件
· 環境空氣溫度隨季節而變化，但不超過+ 40 ℃
· 海拔不超過1000M
· 額定頻率：50HZ/60HZ
· 工作電壓：220-240V 380-420V 660-690V
· 工作方式：連續（S1）
· 冷卻方式：IC411
· 起動方式：滿壓起動、Y- △起動或電抗起動
· 傳動方式：可采用彈性聯軸器正齒輪傳動
· 絕緣 、升溫：F級。但定子繞組溫升限值80K，即按B級考核
（電阻法）。軸承允許溫度不超過95 ℃（溫度計法）。
9.軸承型號和電纜入口
軸承型號 (NSK軸承） （可選SKF軸承）
標準軸承型號 電纜接口
中心高 極數 D-end N-end mm
80M 2,4,6 6204-DDUC3 6204-DDUC3 1-M25*1.5 1-M16*1.5
90S 2,4,6 6205-DDUC3 6205-DDUC3 1-M25*1.5 1-M16*1.5
90L 2,4,6 6205-DDUC3 6205-DDUC3 1-M25*1.5 1-M16*1.5
100L 2,4,6,8 6206-DDUC3 6206-DDUC3 1-M32*1.5 1-M16*1.5
112M 2,4,6,8 6207-DDUC3 6206-DDUC3 1-M32*1.5 1-M16*1.5
132S 2,4,6,8 6208-DDUC3 6208-DDUC3 1-M32*1.5 1-M16*1.5
132M 2,4,6,8 6208-DDUC3 6208-DDUC3 1-M32*1.5 1-M16*1.5
160M 2,4,6,8 6309-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
160L 2,4,6,8 6309-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
180M 2,4,6,8 6310-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
180L 2,4,6,8 6310-ZZC3 6309-ZZC3 1-M40*1.5 1-M16*1.5
200L 2,4,6,8 6312-ZZC3 6310-ZZC3 2-M50*1.5 1-M16*1.5
225S 2,4,6,8 6313-ZZC3 6212-ZZC3 2-M50*1.5 1-M16*1.5
225M 2,4,6,8 6313-ZZC3 6212-ZZC3 2-M50*1.5 1-M16*1.5
250M 2,4,6,8 6315/C3 6313/C3 2-M63*1.5 1-M16*1.5
280S 2 6316/C4 6316/C4 2-M63*1.5 1-M16*1.5
280S 4,6,8 6316/C3 6316/C3 2-M63*1.5 1-M16*1.5
280M 2 6316/C4 6316/C4 2-M63*1.5 1-M16*1.5
280M 4,6,8 6316/C3 6316/C3 2-M63*1.5 1-M16*1.5
315S 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315S 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
315M 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315M 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
315L 2 6316/C4 6316/C4 2-M63*1.5 2-M20*1.5
315L 4,6,8 6319/C3 6316/C3 2-M63*1.5 2-M20*1.5
355M 2 6319M/C4 6319M/C4 2-M63*1.5 2-M20*1.5
355M 4,6,8 6322/C3 6319/C3 2-M63*1.5 2-M20*1.5
355L 2 6319M/C4 6319M/C4 2-M63*1.5 2-M20*1.5
355L 4,6,8 6322/C3 6319/C3 2-M63*1.5 2-M20*1.5
10. 電壓與性能參數
M2QP系列電機采用寬電壓設計，電機在各種電壓工況下的效率、功率因數
及轉速略有變化。
50Hz:220-240V/380-420V;380-420V/660-690V, △/Y
60Hz:460V(>3KW △/ ≤3KWY)
注： >3KW（380-420V，440-460V，660-690V）
≤3KW（220-240V，380-420V，440-460V）
如用戶需要特定工作電壓，可按特殊要求供應。
電機性能變化（與 400V 時保證值之比 % ）
Output
I s / I N
T s /T N
T max/ T N
100 100
90 100
90 100
90 100
100 100
90 106
90 106
90 106
100 100
90 100
90 100
90 100
·勿需事先通知，ABB電機保留對設計技術規格的修改權
11.訂貨須知
A.訂貨時，請?jiān)敿?xì)說明電動機型號 、功率、同步轉速、電壓、頻率、 安裝結構形式 、防爆要求、防護等級和接線盒進線方式（包括進線口數目）等。
B.訂貨時，請盡量選用樣本所列規格產品，如有特殊要求，經雙方協議后也可供應
