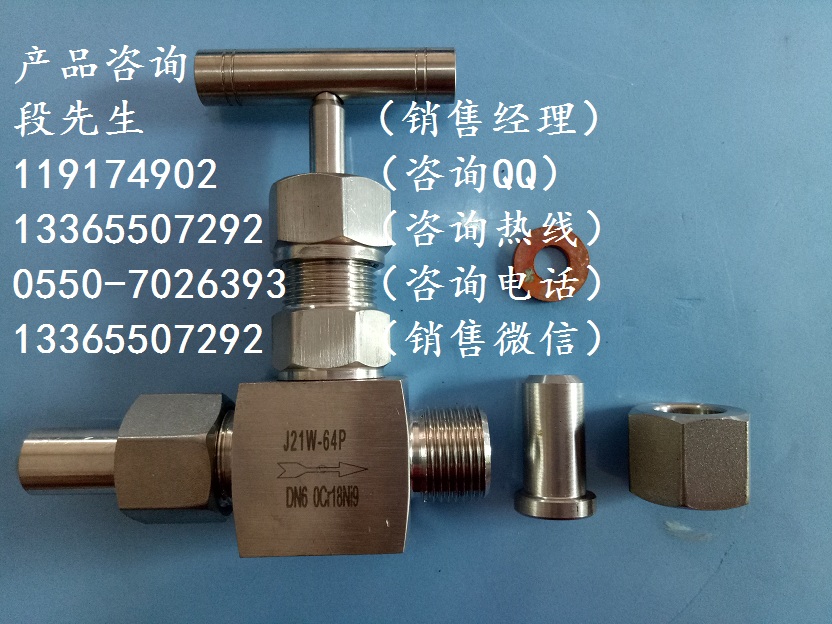

304不銹鋼截止閥J21W
外螺紋截止閥J21W-200P/320P主要零部件材料:
序號
零件名稱
材質
1
焊接接管
20# A105 SS304 SS304L SS316 SS316L
2
平墊圈
PTFE 銅 RTFE
3
管接頭
20# A105 SS304 SS304L SS316 SS316L
4
閥體
20# A105 SS304 SS304L SS316 SS316L
5
閥蓋墊片
紫銅(Red copper) PTFE
6
閥蓋
20# A105 SS304 SS304L SS316 SS316L
7
填料墊
PTFE 柔性石墨 金屬盤根
8
填料
PTFE 柔性石墨
9
填料壓蓋
20# A105 SS304 SS304L SS316 SS316L
10
閥桿
20# A105 SS304 SS304L SS316 SS316L
11
手輪
20# A105 SS304 SS304L SS316 SS316L
12
帶帽螺母
20# A105 SS304 SS304L SS316 SS316L
外螺紋截止閥J21W-200P/320P技術圖紙及結構尺寸:
|
型號 |
公稱通徑 DN |
? |
?1 |
H |
L |
L1 |
D0 |
|
J21W |
DN6 |
?14 |
?12 |
88 |
122 |
60 |
60(70) |
|
J21W |
DN10 |
?18 |
?14 |
88 |
122 |
60(70) |
60(80) |
|
J21W |
DN15 |
?22 |
?17 |
88 |
134 |
62(80) |
70(80) |
|
J21W |
DN20 |
?28 |
?19 |
110 |
142 |
67(90) |
80(110) |
|
J21W |
DN25 |
?34 |
?22 |
110 |
159 |
77(100) |
80(130) |
