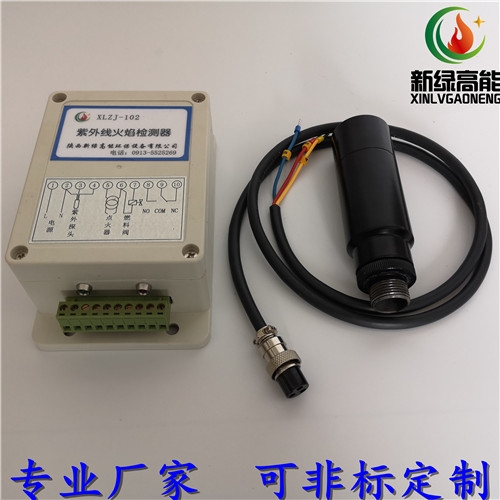

XLZJ-102紫外線火焰檢測器是我公司的專利產品，主要用于燃?xì)?、燃油工業燃燒器的火焰監測，燃料燃時燒輻射一定頻率的光譜，UV傳感器對燃燒光譜不間斷采集分析，經智能頻率合成模塊計算輸出模擬火焰信號，火焰信號經電容自動跟隨漂移反饋模塊電路處理得出穩定火焰信號，從而實現UV傳感器至檢測器間的分布電容自動匹配，傳感器與檢測器間的連接距離最遠可達80米而無需調整電容匹配電位器，同時檢測器還設置監測靈敏度調節電位器和熄火延時關閥調節電位器，進一步方便用戶使用。
傳感器信號線（4號線）抗對地、對火線短路，抗分布電容并自動調整，檢測靈敏度高，抗干擾性強，不受日光、紅外熱輻射、爐堂高溫等的影響，確保燃燒系統安全運行。
本檢測器還采用進口軍工高速數據轉換電路，可以輸出4～20mA（需定制）標準電流信號，以滿足不同工況的需要。
一、主要技術參數
1、工作電源：200V～240V?AC50/60Hz
2、功耗：＜3W
3、傳感器工作電流：＜50μA
4、傳感器光譜范圍：185～280nm
5、檢測距離：小于2m（1支火焰高度為45mm蠟燭）
6、檢測響應時間：＜0.2S
7、熄火延時關閥時間：1～7秒可調
8、點火時間：5～7秒
9、傳感器與檢測器連接電纜（信號線）：小于200m
二、檢測器工作程序
通電后，檢測器同時輸出定時點火信號（端子5、6）及燃料閥打開信號（端子6、7），若點火成功，則點火信號關閉后繼續輸出燃料閥打開信號；若點火失敗，則關閉點火信號及燃料閥打開信號，并輸出無源報警信號。
三、檢測器接線端子定義如下：
1接電源火線
2接電源零線
2.3.4對應接火焰探頭線碼2.3.4
5.6輸出220V，接點火器
6.7輸出220V，接燃料閥
8.9無源常開輸出，有火閉合
9.10無源常閉輸出，有火斷開
注：如送DCS控制可從端子引出，有火時8、9通，無火時9、10通。
