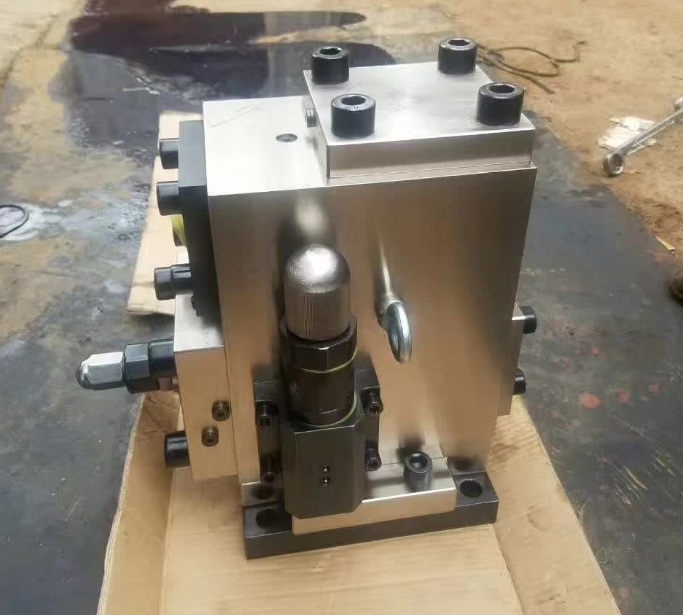

電站調速器組合閥ZHF-32、油壓裝置組合閥1ZHF-50廠家
ZHF組合閥是一種具有卸荷、安全、逆止等功能的液壓裝置，被廣泛地應用在供油裝置的油泵出口，它的性能好壞直接影響到整個油壓裝置的性能，是供油裝置中重要的液壓元件。本公司自行設計制造的ZHF系列組合閥不僅解決了油壓裝置中安全閥動作不穩定、噪聲大、油泵啟動沖擊大及滲漏點多問題，而且集成化程度高、體積小、結構緊湊、密封型好、過流能力大、使用壽命長。傳統的組合閥中先導控制部分一般采用機械型先導閥，而本系列組合閥的先導閥有兩種先導閥方式，安全閥采用機械式先導閥，以保證油壓裝置系統可靠、穩定和安全運行。旁通閥（卸荷閥）采用電磁鐵型先導閥，較為先進的電磁閥先導控制方式，可構成油泵在啟動時，靠電磁鐵的通斷使主閥卸荷，達到空載啟泵，有效的保護電機泵組及整個油源系統的安全。
1ZHF由于組合閥具有集成化程度高，體積小、結構緊湊、密封性能好、過流能力大、使用壽命長等特點。目前已廣泛應用于水電站油壓設備，成為油壓裝置中的重要部件。
本組合閥適用于HYZ-0.3、HYZ-0.6、HYZ-1.0、HYZ-1.6、HYZ-2.5、HYZ-4.0和
YZ-6.0、YZ-8.0、YZ-10、YZ-12全系列組合式和分離式油壓裝置，壓力等級為2.5、4.0、6.3MPa
2.主要參數
設計流量：1.4L/S 3L/S 6L/S 10L/S 18L/S
工作油壓：2.5MPa 4.0MPa 6.3MPa
進、出油口通徑 DN25、DN32、DN40、DN50、DN65 DN80
3.工作原理
本閥由兩個插裝元件（CV1， CV2），二個先導閥（YV1，YV2）和一個直動閥
（WV）所組成，它包含了逆止閥、卸載閥、安全閥和卸荷閥的功能。
在先導閥YV1 YV2控制下，主閥CV1完成開啟和關閉的動作，實現安全閥、卸荷閥（溢流閥）的功能。
CV2為逆止閥。WV為直動式卸載閥（減載閥）。由于組合閥系統采用先導控制，因此當組合閥工作時無噪音、無震動、運行平穩。
組合閥設有三個油口，組合閥壓力油進口P，組合閥出油口P1與組合閥回油口T，P口與油泵出口相連，出油口P1與壓力罐進口相通，回油口T與油箱相連。
液壓系統圖中，兩個插裝元件（一個主閥和一個逆止閥）及二個先導閥及一個直動閥符號表示為：
CV1-主閥
CV2-逆止閥
YV1-安全先導控制閥
YV2-卸荷先導控制閥
WV-卸載閥
3.1卸載閥
由于大功率油泵的電動機慣量大，所以從啟動到穩定狀態需要一定的時間。如果在油泵達到額定流量之前帶上負載，則對油泵、液壓系統均十分不利。采用卸載閥可以使油泵啟動時處于減載狀態，直到電動機轉速達到一定值后，油泵才能輸出額定工作壓力和流量的壓力油。
卸載閥是一個由襯套、活塞及節流孔組合的一個直動式閥。
