| 產品特征 | ||||||||||||||

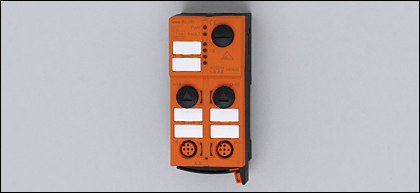

| ClassicLine從站模塊 | ||||||||||||||
| 2個IO-Link端口 | ||||||||||||||
| 用于連接IO-Link傳感器和執行器，雙傳感器和雙執行器 | ||||||||||||||
| 編址插座 | ||||||||||||||
| 可按三個不同方向安裝扁平電纜 | ||||||||||||||
| 僅用于帶AS-i主機的運行，主機行規M4 | ||||||||||||||
| 電氣數據 | ||||||||||||||
| 電氣設計 | 2個IO-Link端口 | |||||||||||||
| 工作電壓 [V] | 26.5...31.6 DC (AS-i) / 20...30 DC (IO-Link) | |||||||||||||
| AS-i總的電流損耗 [mA] | < 300 | |||||||||||||
| AS-i接口反相保護 | 是 | |||||||||||||
| 輸入 | ||||||||||||||
| 數字的 | ||||||||||||||
| 輸入電路 | 2個IO-Link端口等級A根據標準1.0 / COM 1 / COM 2 | |||||||||||||
| 傳感器電源 | AS-i | |||||||||||||
| 短路保護 | 是 | |||||||||||||
| 接口 | ||||||||||||||
| 端口配置 | DI / DO / IO-Link / inactive | |||||||||||||
| 數據傳遞 | 在端口可配置4個字的IN和OUT（LSB被轉換成AS-i數字輸入位）。 | |||||||||||||
| 默認運行配置 | 插頭和Comm模式 每個端口帶2個清晰的字 | |||||||||||||
| IO-Link master | ||||||||||||||
| 傳遞類型 | COM 1 / COM 2 | |||||||||||||
| IO-Link revision | V1.0 | |||||||||||||
| 端口數量 | 2 | |||||||||||||
| 端口 | A | |||||||||||||
| 最大值波特率 [Bit/s] | 38400 | |||||||||||||
| 處理周期最小值 [ms] | 2.3 | |||||||||||||
| 環境條件 | ||||||||||||||
| 環境溫度 [°C] | -25...70 | |||||||||||||
| 外殼防護等級 | IP 67 | |||||||||||||
| 認證/測試 | ||||||||||||||
| EMC電磁兼容 | EN 50295 | |||||||||||||
| MTTF [年] | 149 | |||||||||||||
| AS-i分類 | ||||||||||||||
| AS-i版本 | 3.0 | |||||||||||||
| AS-i Profil | S-7.5.5 | |||||||||||||
| I/O配置 | 7 | |||||||||||||
| ID代碼 [Hex] | 5.5 | |||||||||||||
| AS-i認證 | 準備中 | |||||||||||||
| 機械技術數據 | ||||||||||||||
| 外殼材料 | PA; 穿刺觸點: CuSn6表面鍍鎳和鍍錫 | |||||||||||||
| 重量 [kg] | 0.186 | |||||||||||||
| 顯示器/操作件 | ||||||||||||||
| 顯示 |
|
|||||||||||||
| 電氣連接 | ||||||||||||||
接線
|
||||||||||||||
| 附件 | ||||||||||||||
| 配件(同時供貨) | 下部模塊 | |||||||||||||
| 附件(可選) |
|
|||||||||||||
| 注釋 | ||||||||||||||
| 注釋 |
|
|||||||||||||
| 包裝單位 [件] | 1 | |||||||||||||
