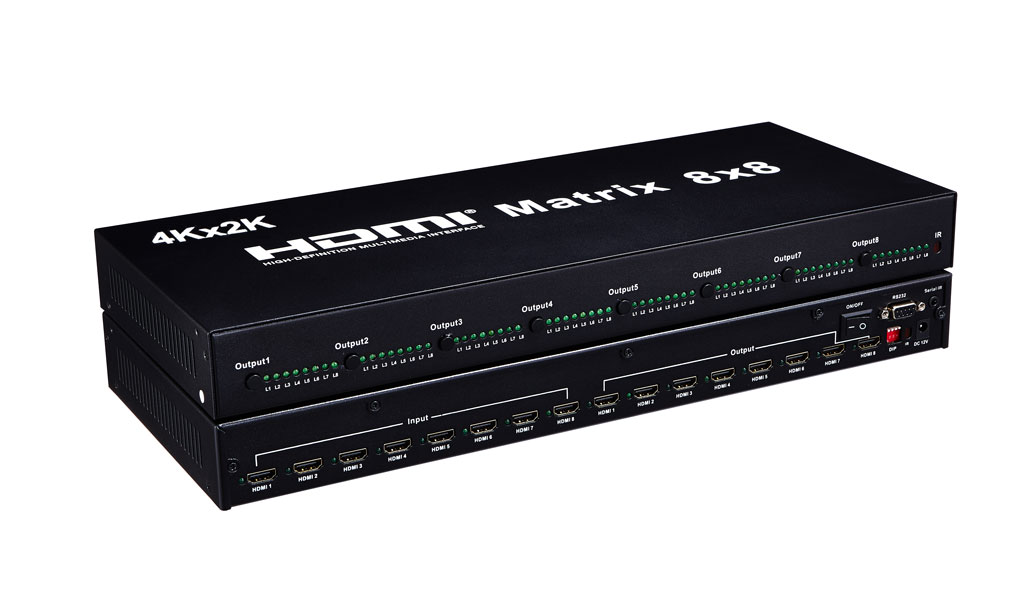

這款8x8 HDMI 矩陣可以把八個高清信號源與八個高清信號顯示端同時連接起來。它可以很容易地將八路高清信號在八個兼容高清信號的顯示器或投影機上自由切換、分配。
高清矩陣又稱之為HDMI矩陣、HDMI矩陣切換器，高清信號又稱之HDMI信號，HDMI矩陣是將多路HDMI信號分別傳輸給一臺或者多臺顯示設備。
例如，如兩臺電腦主機要共用一個顯示器，就要使用一個2X1的矩陣切換器，將兩臺電腦主機上的內容任意切換到同一個顯示器上。
再如，一臺高清機頂盒和一臺電腦，要將內容任意顯示在一臺高清彩電和高清顯示器上，就要使用一個2X2的矩陣切換設備。這樣，高清彩電既可以收看電視節目，也可以在必要時作為計算機顯示器；高清顯示器也同樣。
產品特點：
● 八路HDMI信號輸入切換或分配到八個支持HDMI信號輸入的顯示設備上。
● 支持HDMI 1.4b和HDCP1.4
● 支持8/10/12/16 bit色深
● 最大支持3840x2160 30Hz
● 支持音頻格式DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD
● 支持信號時序重整
● 使用AWG26 HDMI標準線纜，輸入傳輸距離可達8米，輸出傳輸距離可達8米
● 輸入端可以通過紅外線進行遙控切換，
● 通過RS-232控制和軟件升級。
● 外置12V/5A電源
連接與操作
§1 通過HDMI線纜，將信號源與矩陣輸入端口連接起來。
§2 通過HDMI線纜，將顯示端與矩陣輸出端口連接起來。
§3 將外置的12V電源適配器與矩陣連接。
§4 通過按前端面板上的按鍵，用戶可把輸入信號切換到相應的輸出口。
§5 如何使用RS-232接口?
通過RS-232口可以進行軟件更新和監控輸入輸出信號的狀態。同樣也可以通過RS-232進行信號切換。連接計算機后，用戶可以通過電腦很容易地進行信號切換。
注意事項:
請正確使用并妥善保養，以保證產品性能以及正常工作。
1. 要遠離潮濕、高溫、多塵、腐蝕性及氧化性氣體環境以免損壞。
2. 所有部件應避免強烈振動，不得碰撞、敲擊、跌摔，以免損壞。
3. 請勿用濕手接觸本機電源適配器插頭
4. 從電源插座上拔掉適配器插頭時,請握住插頭,不要拉電源線.
5. 機器不用時請關掉電源(長期不用時請拔掉電源適配器插頭)
6. 請勿開啟機蓋,切勿接觸機內任何器件.
7. 必須使用廠家提供或經廠家認可的電源適配器
在通電前，應仔細檢查連接線是否正常，必須在保證所有接口為正常連接。常見故障判斷及處理方法如下：
|
序號 |
故障現象 |
原因及解決方法 |
|
1 |
不通電 |
1、檢查電源插頭是否正確插入電源插座. 2、檢查電源是否打開. |
|
2 |
無圖像 |
1、 確認電視已開機并處于與本機連接. 2、 輸入信號源是否開啟并連接完好. 3、 檢查系統的連接狀態. 4、 檢查連接線是否完好. 5、 線材質量（HDMI線材要求符合HDMI 標準）. |
|
3 |
圖像模糊 |
1、 連接口重新連接,以防插座接口接觸不良 2、 線材質量（HDMI線材要求符合HDMI 標準） |
|
4 |
遙控器 |
1、 檢查遙控器電池絕緣片是否取出. 2、 遙控器電池是否有電. |
