| 產品特征 | ||||||||||||

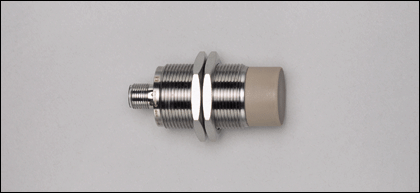

| 電感式傳感器 | ||||||||||||
| 金屬螺紋 M30 x 1.5 | ||||||||||||
| 接插件 | ||||||||||||
| 作為3線或2線運行是可能的 | ||||||||||||
| 增長的感應距離 | ||||||||||||
| 光調節輔助 (2 LED) | ||||||||||||
| 鍍金觸點 | ||||||||||||
| 感應距離 22 mm; [nf] 非齊平安裝 | ||||||||||||
| 電氣數據 | ||||||||||||
| 電氣設計 | 3線DC PNP; 2線DC PNP/NPN | |||||||||||
| 工作電壓 [V] | 10...36 DC | |||||||||||
| 電流損耗 [mA] | 10 (24 V) | |||||||||||
| 防護等級 | II | |||||||||||
| 反相保護 | 是 | |||||||||||
| 輸出 | ||||||||||||
| 輸出功能 | 常開 | |||||||||||
| 電壓降 [V] | < 2.5 | |||||||||||
| 最小的負載電流 [mA] | 2; 只用于2線運行 | |||||||||||
| 漏電流 [mA] | < 0.5; 只用于2線運行 | |||||||||||
| 電流負載 [mA] | 100 | |||||||||||
| 短路保護 | 脈沖 | |||||||||||
| 過載保護 | 是 | |||||||||||
| 開關頻率 [Hz] | 100 | |||||||||||
| 監控范圍 | ||||||||||||
| 感應距離 [mm] | 22 | |||||||||||
| 實際感應距離 (Sr) [mm] | 22 ± 10 % | |||||||||||
| 工作距離 [mm] | 0...17.82 | |||||||||||
| 精度/偏差 | ||||||||||||
| 修正系數 | 鋼(St37) = 1 / 不銹鋼約0.7 / 黃銅約0.5 / Al約0.4 / Cu約0.3 | |||||||||||
| 遲滯 [Sr的百分比] | 3...15 | |||||||||||
| 開關點偏移 [Sr的百分比] | -10...10 | |||||||||||
| 環境條件 | ||||||||||||
| 環境溫度 [°C] | 0...100 | |||||||||||
| 外殼防護等級 | IP 68 / IP 69K | |||||||||||
| 認證/測試 | ||||||||||||
| EMC電磁兼容 |
|
|||||||||||
| MTTF [年] | 1454 | |||||||||||
| 機械技術數據 | ||||||||||||
| 安裝 | 非齊平安裝 | |||||||||||
| 外殼材料 | 不銹鋼(316S12); 感應面: PEEK (Polyether-Etherketon); 固定螺母: 不銹鋼(316S12) | |||||||||||
| 重量 [kg] | 0.128 | |||||||||||
| 顯示器/操作件 | ||||||||||||
| 開關狀態顯示 LED | 黃色(4 x 90°) | |||||||||||
| 調整輔助 LED | 紅色 | |||||||||||
| 電氣連接 | ||||||||||||
| 接口 | M12接插件; 鍍金觸點 | |||||||||||
接線
|
||||||||||||
| 附件 | ||||||||||||
| 配件(同時供貨) | 2個固定螺母 | |||||||||||
| 注釋 | ||||||||||||
| 注釋 |
|
|||||||||||
| 包裝單位 [件] | 1 | |||||||||||
