一、用途
（3）型號意義：
吊車BP1-410/4020配80千瓦-100千瓦2并支持訂做
軋機BP1-006/10003頻敏變阻器 支持訂做
BP1-310/2532頻敏變阻器 BP1-310/2040頻敏變阻器 BP1-310/1650頻敏變阻器 BP1-310/5016頻敏變阻器 BP1-310/6312頻敏變阻器 BP1-312/4020頻敏變阻器 BP1-312/3225頻敏變阻器 BP1-312/2532頻敏變阻器 BP1-312/2040 頻敏變阻器 BP1-312/1650頻敏變阻器 BP1-312/5016頻敏變阻器 BP1-312/6312 頻敏變阻器 BP1-316/4020頻敏變阻器 BP1-316/3225 頻敏變阻器 BP1-316/2532頻敏變阻器 BP1-316/2040頻敏變阻器 BP1-316/1650頻敏變阻器 BP1-316/5016 頻敏變阻器 BP1-316/6312頻敏變阻器 BP1-316/1650 頻敏變阻器 BP1-003/11203頻敏變阻器 BP1-005/10004頻敏變阻器 BP1-005/10003頻敏變阻器 BP1-005/8003頻敏變阻器 BP1-008/10004頻敏變阻器 BP1-008/8004頻敏變阻器 BP1-008/8006頻敏變阻器 BP1-008/8003頻敏變阻器 BP1-506/8006頻敏變阻器 BP1-506/5010頻敏變阻器 BP1-506/6308頻敏變阻器 BP1-506/10005頻敏變阻器 BP1-508/5010頻敏變阻器 BP1-508/6308頻敏變阻器 BP1-508/8006頻敏變阻器 BP1-512/3216頻敏變阻器 BP1-512/4010頻敏變阻器。
二、工作條件
（1）海拔高度不超過1000米。（2）周圍介質溫度不高于+40℃及不低于-30℃。（3）空氣相對溫度不大于80%（20℃±5℃時）。（4）無爆炸危險的介質中，且無足以腐蝕和破壞絕緣的氣體及導電塵埃。（5）有防雨雪設備及沒有充滿水蒸氣的地方。（6）無劇烈振動與沖擊的地方。
三、結構
BP1頻敏變阻器是一種無觸點電磁元件，相當于一個等值阻抗。在電動機起動過程中，由于等值阻抗隨轉子電流頻率減小而自動下降（自動變阻）從而只須一級變阻器就可以把電動機平穩起動起來。

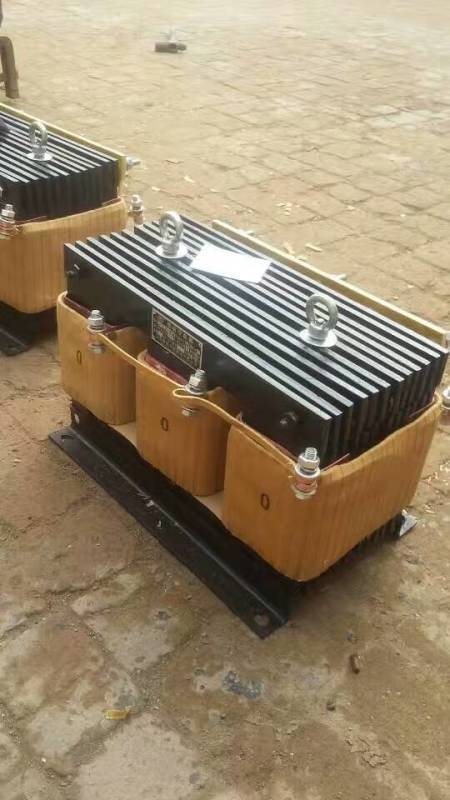

BP1頻敏變阻器實質上是一個鐵芯損耗特大的三相電抗器。它是由數片山形鋼板疊成的鐵芯及線圈兩個主要部分組成。變阻器都制成開啟式。
拉鋼機BP1-412/4016 頻敏變阻器支持訂做
吊車BP1-410/4020配80千瓦-100千瓦2并支持訂做
BP1-310/4020重載配145千瓦-180千瓦 BP1-310/3225重載配145千瓦-180千瓦 BP1-310/2532重載配145千瓦-180千瓦 BP1-310/2040重載配145千瓦-180千瓦 BP1-306/6312輕載配185千瓦-225千瓦 BP1-306/5016輕載配185千瓦-225千瓦 BP1-306/4020輕載配185千瓦-225千瓦 BP1-306/3225輕載配185千瓦-225千瓦 BP1-312/4020重載配185千瓦-225千瓦 BP1-312/3225重載配185千瓦-225千瓦 BP1-312/2532重載配185千瓦-225千瓦 BP1-312/2040重載配185千瓦-225千瓦 BP1-308/6312輕載配230千瓦-280千瓦 BP1-308/5016輕載配230千瓦-280千瓦 BP1-308/4020輕載配230千瓦-280千瓦 BP1-308/3225輕載配230千瓦-280千瓦 BP1-316/4020重載配230千瓦-280千瓦 BP1-316/3225重載配230千瓦-280千瓦 BP1-316/2532重載配230千瓦-280千瓦 BP1-316/2040重載配230千瓦-280千瓦。
BP4-04002/10010頻敏變阻器 BP4-04002/08012頻敏變阻器 BP4-04002/06316頻敏變阻器 BP4-04002/05020頻敏變阻器 BP4-04002/04025頻敏變阻器 BP4-04002/03232頻敏變阻器 BP4-04002/10006頻敏變阻器 BP4-04002/08008頻敏變阻器 BP4-04002/06310頻敏變阻器 BP4-04002/05013頻敏變阻器 BP4-04002/04016頻敏變阻器 BP4-04002/03220頻敏變阻器 BP4-04002/15506頻敏變阻器 BP4-04002/12508頻敏變阻器 BP4-05003/11206頻敏變阻器 BP4-05003/09008頻敏變阻器 BP4-05003/07110頻敏變阻器 BP4-05003/05613頻敏變阻器 BP4-05003/04516頻敏變阻器 BP4-05003/03620頻敏變阻器 BP4-05003/12508頻敏變阻器 BP4-05003/10010頻敏變阻器 BP4-05003/08013頻敏變阻器 BP4-05003/06316頻敏變阻器 BP4-05003/05020頻敏變阻器 BP4-05003/04025頻敏變阻器 BP4-05003/11210頻敏變阻器 BP4-05003/07116頻敏變阻器 BP4-05003/05620頻敏變阻器 BP4-05003/04525頻敏變阻器 BP4-05003/03632頻敏變阻器 BP4-05003/09012頻敏變阻器 BP4-06304/16006頻敏變阻器 BP4-06304/12508頻敏變阻器 BP4-06304/10010頻敏變阻器 BP4-06304/08013頻敏變阻器 BP4-06304/06316頻敏變阻器 BP4-06304/05020頻敏變阻器 BP4-06304/17908頻敏變阻器 BP4-06304/14010頻敏變阻器 BP4-06304/11213頻敏變阻器 BP4-06304/09016頻敏變阻器 BP4-06304/07120頻敏變阻器 BP4-06304/05625頻敏變阻器 BP4-06304/16010頻敏變阻器 BP4-06304/12512頻敏變阻器 BP4-06304/10016頻敏變阻器 BP4-06304/08020頻敏變阻器 BP4-06304/06325頻敏變阻器 BP4-06304/05032頻敏變阻器 BP4-08005/11210頻敏變阻器 BP4-08005/09013頻敏變阻器 BP4-08005/07116頻敏變阻器 BP4-08005/05620頻敏變阻器 BP4-08005/04525頻敏變阻器 BP4-08005/03632頻敏變阻器 BP4-08005/12513頻敏變阻器 BP4-08005/10016頻敏變阻器 BP4-08005/08020頻敏變阻器 BP4-08005/06325頻敏變阻器 BP4-08005/05032頻敏變阻器 BP4-08005/04040頻敏變阻器 BP4-08005/11216頻敏變阻器 BP4-08005/09020頻敏變阻器 BP4-08005/07125頻敏變阻器。
四、技術性能
輕載起動，傳動設備在起動過程中不帶負載或帶有輕微負載，起動負載系數μc=0.1-0.5起動力矩系數μg=0.7；轉子起動電流系數i2g=1.25-1.6。一般起動時間小于20秒。例如空氣壓縮機、水泵等。
重輕載起動：分兩種情況，一種是傳動設備在起動過程中，其阻力矩隨轉速的上升而下降，在起動時阻力矩較大，（μg=0.5-0.8）；起動力矩μg=0.1；轉子起動電流系數i2g=1.6-2.0。起動時間大于20秒。例如，帶飛輪軋鋼機的電機傳動。另一種情況是傳動設備在志動過程 中帶負載或帶有輕微負載，阻力矩較小，一般機體笨重，且高速運轉折算至電動機軸上的轉動慣量較大，起動時間往往超過2秒。本變阻器允許連續起動數次，但起動總時間對于輕載不得超過80秒。對于重輕載或重載則不得超過120秒。
五、技術數據
|
型號 |
尺寸 |
型號 |
尺寸 | ||||||||
|
L |
B |
H |
A |
A1 |
L |
B |
H |
A |
A1 | ||
|
BP1-004 |
245 |
225 |
235 |
150 |
125 |
BP1-310 |
480 |
280 |
400 |
400 |
207 |
|
BP1-006 |
245 |
251 |
235 |
150 |
151 |
BP1-312 |
480 |
320 |
400 |
400 |
237 |
|
BP1-008 |
245 |
277 |
235 |
150 |
177 |
BP1-316 |
480 |
380 |
400 |
400 |
297 |
|
BP1-010 |
245 |
303 |
235 |
150 |
203 |
BP1-406 |
480 |
208 |
400 |
400 |
158 |
|
BP1-012 |
245 |
329 |
235 |
150 |
229 |
BP1-408 |
480 |
244 |
400 |
400 |
194 |
|
BP1-204 |
300 |
192 |
220 |
250 |
92 |
BP1-410 |
480 |
280 |
400 |
400 |
230 |
|
BP1-205 |
300 |
207 |
220 |
250 |
107 |
BP1-412 |
480 |
316 |
400 |
400 |
266 |
|
BP1-206 |
300 |
222 |
220 |
250 |
122 |
BP1-416 |
480 |
338 |
400 |
400 |
333 |
|
BP1-208 |
300 |
252 |
220 |
250 |
152 |
BP1-504 |
300 |
190 |
220 |
250 |
97 |
|
BP1-210 |
300 |
282 |
220 |
250 |
182 |
BP1-506 |
300 |
226 |
220 |
250 |
133 |
|
BP1-212 |
300 |
312 |
220 |
250 |
212 |
BP1-508 |
300 |
262 |
220 |
250 |
169 |
|
BP1-305 |
480 |
232 |
400 |
400 |
132 |
BP1-510 |
300 |
298 |
220 |
250 |
205 |
|
BP1-306 |
480 |
247 |
400 |
400 |
147 |
BP1-512 |
300 |
334 |
220 |
250 |
241 |
|
BP1-308 |
480 |
277 |
400 |
400 |
177 |
|
|
|
|
|
|
吊車BP1-410/4020配80千瓦-100千瓦2并支持訂做
BP1-106頻敏變阻器 BP1-204頻敏變阻器 BP1-205頻敏變阻器 BP1-206頻敏變阻器 BP1-208頻敏變阻器 BP1-210頻敏變阻器 BP1-212頻敏變阻器 BP1-305頻敏變阻器 BP1-306頻敏變阻器 BP1-308頻敏變阻器 BP1-310頻敏變阻器 BP1-312頻敏變阻器 BP1-316頻敏變阻器 BP1-406頻敏變阻器 BP1-408頻敏變阻器 BP1-410頻敏變阻器 BP1-412頻敏變阻器 BP1-416頻敏變阻器 BP1-502頻敏變阻器 BP1-504頻敏變阻器 BP1-506頻敏變阻器 BP1-508頻敏變阻器 BP1-510頻敏變阻器 BP1-512頻敏變阻器。
六、調整
變阻器的繞組上設備4個抽頭，一個抽頭設在繞組的背面，編號為N，另外三個抽頭設在繞組的正面，抽頭1-N間為匝數，抽頭2-N間，3-N之間分別為85%、71%匝數，出廠時接線接在2N抽頭上即85%匝數。
變阻器上下鐵芯由2面4個（或中間2個）拉緊螺栓固定，擰開拉緊螺栓上的螺母可以在上下鐵芯增設非磁性墊中，即可調整氣隙，出廠時上下鐵芯間氣隙為零。
（1）當起動電流過大，起動過快，可設法增加匝數，換接到1-N抽頭、使用匝數，匝數增加的效果是起動電流減小，起動力矩同時減小。
（2）當起動電流過小，起動力矩不足，起動減太慢時，可設法減小匝數，換接到3-N抽頭合71%匝數，匝數減少的效果是起動電流增大，起動力矩同時增大。
（3）如果剛起動嫌起動力矩大，機械有沖擊但起動完畢后穩定轉速又嫌低，可在上下鐵芯間增設氣隙，增加氣隙的效果是起動電流略微增加，起動力矩略微減小，但起動完畢時力矩增大，穩定轉速得以提高。
BP1頻敏變阻器外型及安裝尺寸圖
BP1-012/6304頻敏變阻器 BP1-012/6305頻敏變阻器 BP1-510/5008頻敏變阻器 BP1-510/4010頻敏變阻器 BP1-510/6304頻敏變阻器 BP1-510/5006頻敏變阻器 BP1-510/6306頻敏變阻器 BP1-510/8004頻敏變阻器 BP1-510/6308頻敏變阻器 BP1-510/5010頻敏變阻器 BP1-510/8006頻敏變阻器 BP1-004/10003頻敏變阻器 BP1-006/10003頻敏變阻器 BP1-006/8004頻敏變阻器 BP1-010/8004頻敏變阻器 BP1-010/6305 頻敏變阻器 BP1-504/12504頻敏變阻器 BP1-504/10005頻敏變阻器 BP1-416/2040頻敏變阻器 BP1-205/10005重載配22千瓦-28千瓦 BP1-205/8006重載配22千瓦-28千瓦 BP1-205/6308重載配22千瓦-28千瓦 BP1-205/5010重載配22千瓦-28千瓦 BP1-206/10005重載配29千瓦-35千瓦 BP1-206/8006重載配29千瓦-35千瓦 BP1-206/6308重載配29千瓦-35千瓦 BP1-206/5010重載配29千瓦-35千瓦 BP1-204/16003輕載配36千瓦-45千瓦 BP1-204/12504輕載配36千瓦-45千瓦 BP1-204/10005輕載配36千瓦-45千瓦 BP1-204/8006輕載配36千瓦-45千瓦 BP1-204/16003輕載配36千瓦-45千瓦 BP1-208/10005重載配36千瓦-45千瓦 BP1-208/8006重載配36千瓦-45千瓦 BP1-208/6308重載配36千瓦-45千瓦 BP1-208/5010重載配36千瓦-45千瓦 BP1-205/12504輕載配46千瓦-55千瓦 BP1-205/10005輕載配46千瓦-55千瓦 BP1-205/8006輕載配46千瓦-55千瓦 BP1-205/6308輕載配46千瓦-55千瓦 BP1-210/8006重載配46千瓦-55千瓦。
吊車BP1-410/4020配80千瓦-100千瓦2并支持訂做
吊車BP1-406/5016頻敏變阻器 一臺也是批發價：http://www.jdzj.com/jdzjnews/k4_4107547.html
