Barth高壓脈沖衰減器2237 2239
品牌：Barth Electronics
型號：2237 2239
公司介紹：
Barth Electronics，Inc.是一家高科技公司，自1964年以來，專門設計和制造“*先進”的亞納秒高能脈沖功率儀器。該公司成立于1964年，總部位于美國俄亥俄。主要產品包括：Barth electronics靜電儀器、Barth electronics高電壓脈沖儀表、Barth electronics衰減器、Barth electronics高功率衰減器、Barth electronics電纜組件、Barth electronics連接器和適配器、Barth electronics端口分配器、Barth electronics功率合成器的匹配電阻、Barth electronics脈沖發生器、Barth electronics電壓探頭等。
產品介紹：
Barth高壓脈沖衰減器是匹配阻抗的同軸衰減器，主要用于脈沖50歐姆系統，或者偶爾的瞬態會損壞普通單元。衰減器設計使每個電阻器周圍的阻抗與該電阻器緊密匹配。這些衰減器的輸入阻抗非常接近50歐姆，其特性與大多數微波衰減器一樣好或更好。這些裝置非常適合用于核能和高能實驗。制造過程中的廣泛測試確保了單次*
擊實驗的極高可靠性。電阻膜的電壓系數小于.0001%/V，允許大多數系統進行低電壓校準。
優于標準射頻衰減器
低反射系數
耐高壓脈沖
額定脈沖功率
低電壓系數
高可靠性輸入/輸出阻抗非常接近標稱值

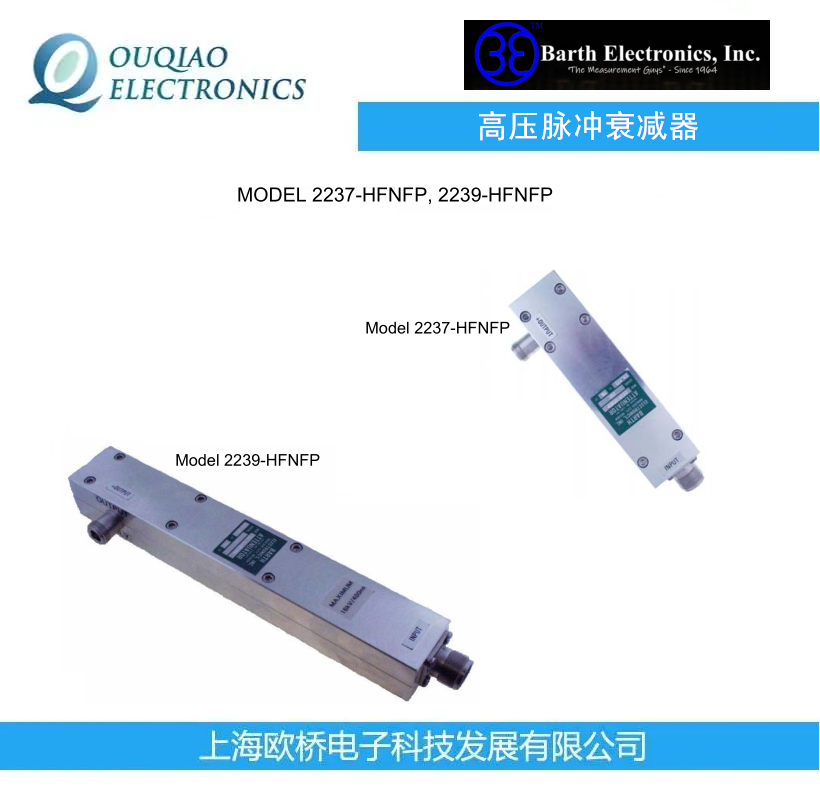

型號2237-HFNFP和2239-HFNFP
2237和2239型號描述
26dB衰減器，帶HN母輸入連接器。
規格：
電壓比：20/1 Vr (26dB)
Max輸入：2237 10kV，400ns FWHM Pulse
2239 16kV/400ns, 20kV/200ns, FWHM Pulse
Max輸入：2.5kV，400ns半峰全寬脈沖
峰值輸入功率：2237 2MW在額定脈沖寬度下
2239 18MW在額定脈沖寬度下
平均輸入功率：Max 2.5W
阻抗：50歐姆
上升時間單位：2237 <50ps
2239 <100ps
帶寬（-3dB）：2237 直流至7.0GHz
2239 直流至3.5GHz
反射-TDR：輸入 小于4%，達到100ps上升時間步長函數
輸出 小于3%，達到100ps上升時間步長函數
電壓系數：<1%額定電壓下
連接器：HN female b *
N female output
尺寸：2237 4.8英寸長x 1.250英寸寬x 2英寸高
2239 10.5英寸長x 1.250英寸寬x 2英寸高
重量：2237 1 ?磅
2239 1 ?磅
注：*我們的HN（HNB）型連接器經過特殊設計，可獲得最小的反射系數，以實現快速上升時間。為了獲得*
佳的脈沖響應，我們的401-HNB公頭或402-HNB母頭電纜應使用RG214/U同軸電纜連接器進行互連。RG214/U同軸電纜“尾纖”輸入也是可用的，可以在同軸電纜上配備HNB公連接器。我們發現*
好的HN連接器對不能承受10ns脈沖寬度的25kV超過1000次*
擊。我們必須限制任何帶有HN連接器的衰減器，在200ns下達到20kV。它們可以在更短的時間內承受25或30kV的電壓脈沖。
