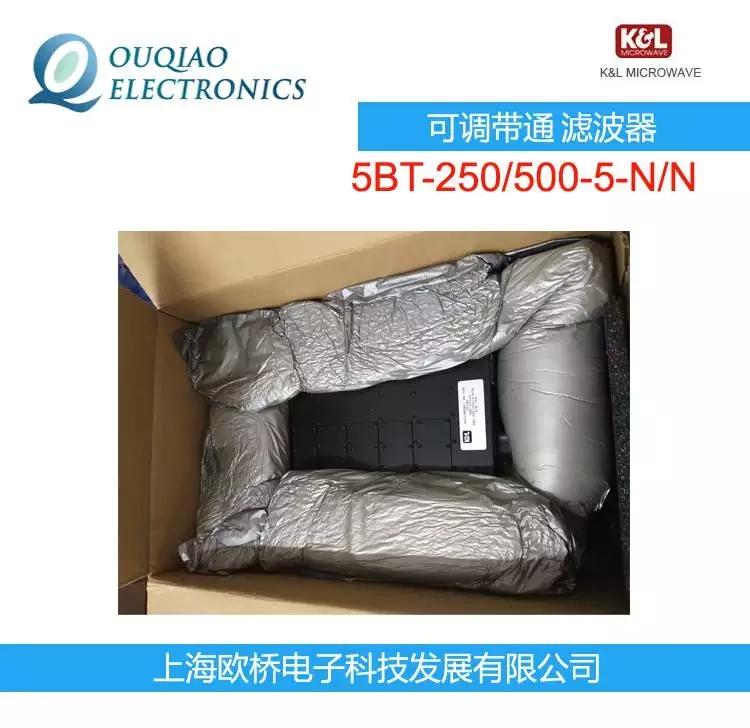

K&L 5BT-250/500-5-N/N 可調帶通濾波器 KL D5BT-250/500-5-N/N-GRI
品牌：K&L
型號：5BT-250/500-5-N/N
K&L microwave BT系列5BT-250/500-5-N/N可調帶通濾波器
可調中心頻率250至500 MHz
5%標稱3dB帶寬
五段切比雪夫?yàn)V波器響應
提供數字控制版本
繪圖和S2P文件可用
Features:
Available From Stock
Manual Frequency Selection
Direct-readout Center Frequency Dial
5 Section, Chebyshev Filter Response
Digitally Controlled Versions Available
Plots and s2p files are available for select models.
5BT-250/500-5-N/N 產品詳情：
型號：5BT-250/500-5-N/N
頻率范圍(MHz)：250-500
插入損耗：1.0 dB max
額定功率：50 Watts CW
阻抗：50 Ohms
3dB帶寬：5%
駐波比：1.5:1
波形因數：2.2:1(30dB to 3dB)；3.5:1(50dB to 3dB)
刻度精度：+/- 1%
連接類型：Type N
長度(Inch/mm)：9.80/249
寬度(Inch/mm)：5.38/137
高度(Inch/mm)：2.75/50
同系列其它型號：
5BT-1.5/3.0-5-N/N
5BT-3/6-5-N/N
5BT-6/12-5-N/N
5BT-12/24-5-N/N
5BT-15/30-5-N/N
5BT-24/48-5-N/N
5BT-30/76-5-N/N
5BT-30/76-5-N/N
5BT-63/125-5-N/N
5BT-63/125-5-N/N
5BT-125/250-5-N/N
5BT-190/375-5-N/N
5BT-250/500-5-N/N
5BT-375/750-5-N/N
5BT-500/1000-5-N/N
5BT-750/1500-5-N/N
5BT-1000/2000-5-N/N
5BT-1200/2600-5-N/N
5BT-1500/3000-5-N/N
D5BT-250/500-5-N/N-GRI 產品詳情：
可調中心頻率250至500 MHz
5%標稱3dB帶寬
五段切比雪夫?yàn)V波器響應
通過遠程接口進行數字控制/自動操作
提供GPIB（IEE-488）標準、RS-232、RS-422和BCD
Frequency Range (MHz)：250-500
Maximum Insertion Loss @ f：1.0 dB Max
3 dB BW V：5%
VSWR：1.5:1
Shape Factor
30 dB to 3 dB / 50 dB to 3 dB：2.2:1 / 3.5:1
Power Handling：50 Watts CW
Filter Type: 5 Section Bandpass
Impedance: 50 Ohms
RF Connectors: Type N Standard, SMA/TNC/BNC Optional
Digital Interface: GPIB Standard, RS-232 / RS-422 / BCD Optional
Control Power: 24 VDC Standard, 12 VDC / 110 VAC Optional
其它相關型號：
D5BT-30/76-5-N/N-GRI
D5BT-63/125-5-N/N-GRI
D5BT-125/250-5-N/N-GRI
D5BT-250/500-5-N/N-GRI
D5BT-375/750-5-N/N-GRI
D5BT-500/1000-5-N/N-GRI
D5BT-750/1500-5-N/N-GRI
D5BT-1000/2000-5-N/N-GRI
D5BT-1200/2600-5-N/N-GRI
D5BT-1500/3000-5-N/N-GRI
