LoRaWAN模組系列

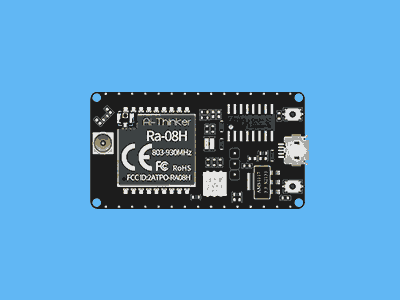

Ra-08(H) 是安信可開發、支持遠距離通信、超低功耗、高靈敏度、高性價比的 LoRaWAN 模塊。

Ra-08(H) 模組是安信可科技與上海翱捷科技（簡稱ASR）深度合作、共同研發的一款 LoRaWAN 模組，模組對應的芯片型號為ASR6601CB、 Flash 128 KB 、SRAM 16 KB、內核 32-bit 48 MHz ARM Cortex-M4。Ra-08(H) 模組出廠內置 AT 固件程序，直接上手使用對接LoRaWAN網關。

安信可Lora模組型號：

Ra-01  Ra-02  Ra-06  Ra-01S   Ra-01SC  Ra-08    Ra-01H   Ra-01SCH  Ra-08H Ra-09 Ra-09H

特性

• 具備超強的抗干擾能力，能夠在復雜干擾環境下正常工作

• 最小接收靈敏度：-137dBm （SF=12/BW=125KHz）

• 最大發射功率+21dBm

• 工作頻率：（Ra-07/08）410MHz~525MHz（默認）、（Ra-07H/08H）803MHz~930MHz（默認）

• 電源電壓輸入：3.3V

• 發射工作電流：107mA （滿載功耗）

• 接收工作電流：6mA


1. 綜述 本文檔主要介紹物聯網領域Ra-08(H)模組通信的 AT 命令集，包含對 LoRa 模組 的配置、操作、數據收發等。

 1.1 術語、定義和縮略語 1.1.1術語和定義

 LoRa LoRa 是 LPWAN 通訊技術中的一種，是 Semtech 公司采用和推廣的基于擴頻 技術的超遠距離無線傳輸方案。 特點：低功耗、遠距離、低成本。

 LoRaWAN LoRa 聯盟是 2015 年 3 月由 Semtech 牽頭成立的開放的、非盈利的組織。聯 盟發布了一個基于開源的 MAC 層協議的低功耗廣域網標準：LoRaWAN 協議 標準。 網絡拓撲：星形結構。

網絡構成：LoRa 模塊、網關（Gateway 或稱基站）、Server（包括 Network Server, Network Control 和 Application Server）。 LoRaWAN 把 LoRa 模塊分為A/B/C 三類。

1.1.2縮略語 下列縮略語適用于本文件

功能概述 終端設備（TE，Terminal Equipment）可通過發送本文檔所述的

AT 命令控制移動 終端（MT， Mobile Terminal）功能及相關網絡業務。

終端適配器（TA，Terminal Agent）完成終端設備與移動設備之間的命令及消息適配功能。

終端設備（TE）、終端適配器（TA）及移動終端（MT）的物理實現可以是下列情況：  TE、TA和 MT 是三個獨立的實體； TE 是獨立的實體，TA 集成在 MT 內部； MT 是獨立的實體，TA 集成在TE 內部； TE、TA和 MT 集成為一個實體。 在本文檔中，TE 是物聯網設備的 MCU 模塊，TA 是通信模塊且集成在 MT 內部。通 信模塊指 LoRa 通信模塊。

終端設備（TE）、終端適配器（TA）及移動終端（MT）的系統結構及相互之間建 立關聯的基本流程如圖
