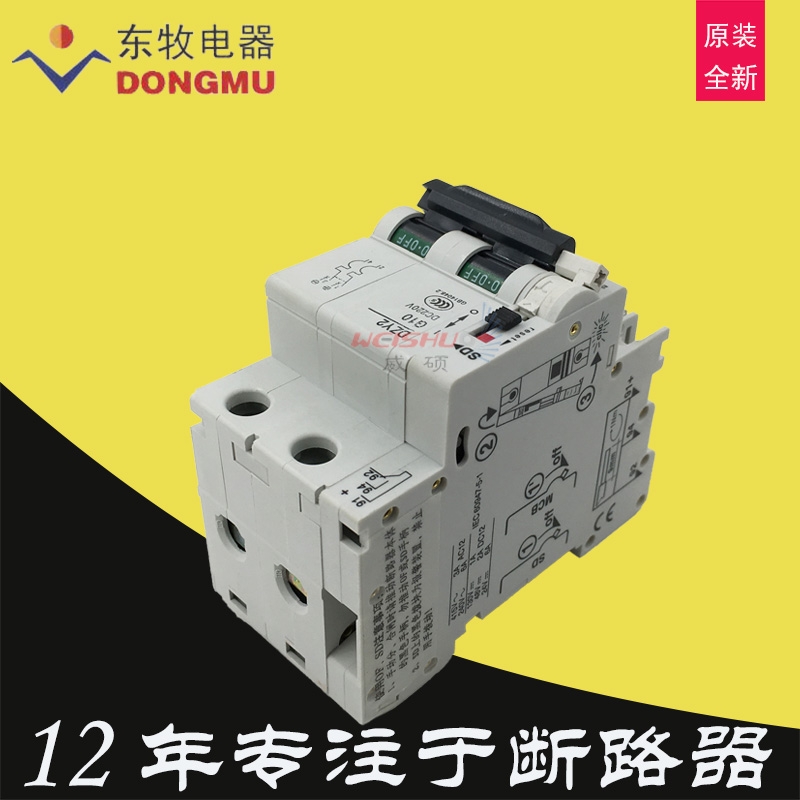

一、產品簡介
DZY2系列交、直流小型斷路器適用于保護線路的短路和過載，特別適用于照明配電系統或電動機的配電系統，外型美觀小巧、重量輕、性能優良可靠分斷能力高，脫扣迅速。導軌安裝，和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz/60Hz單極240V,二、三、四級400V線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。直DC型可用于保護直流電路。本產品符合IEC60898,GB10963-1999,GB14048.2-2001。
二、安裝使用條件
1)使用環境溫度：-30℃至+40℃2)抗?jié)駸嵝阅埽?span>2類（55℃時，相對濕度95%)3)35mm導軌安裝
三、技術參數
|
型號 |
額定工作電壓 |
分斷能力 |
瞬時脫扣范圍 |
限流等級 |
耐沖擊電壓 |
機械壽命 |
|
|
B |
G/C |
||||||
|
DZY2-1/□□DC/AC DZY2-2/□□DC/AC DZY2-4/□□DC/AC DZY2-6/□□DC/AC DZY2-10/□□DC/AC DZY2-16/□□DC/AC DZY2-20/□□DC/AC DZY2-25/□□DC/AC DZY2-32/□□DC/AC DZY2-40/□□DC/AC DZY2-50/□□DC/AC DZY2-63/□□DC/AC |
DC110V DC220V DC440V
AC220V AC380V |
6KA |
5-10In |
10-14In |
3 |
6KV |
20000次 |
四、電氣附件
1、OF輔助接點，指示斷路器的合、分狀態
2、SD報警接點
1)斷路器故障脫扣時發出信號。
2)SD故障脫扣時裝置下面有紅色指示。
3)只有當斷路器過電流脫扣或短路脫扣時動作，手動合、分操作時觸頭接通狀態不變。
3、電氣附件安裝說明：
1)斷路器左側拼裝多個附件，總寬度在54mm。
2)無需工具，直接卡裝斷路器左側即可。
3)每臺斷路器可拼裝3個指示附件。
4)可拼裝2個輔助接點。
4、接線
1)螺紋壓片端子，可接1或2根截面為2.5mm2的電線。
2)端子旁有明顯標志。
