一、用途

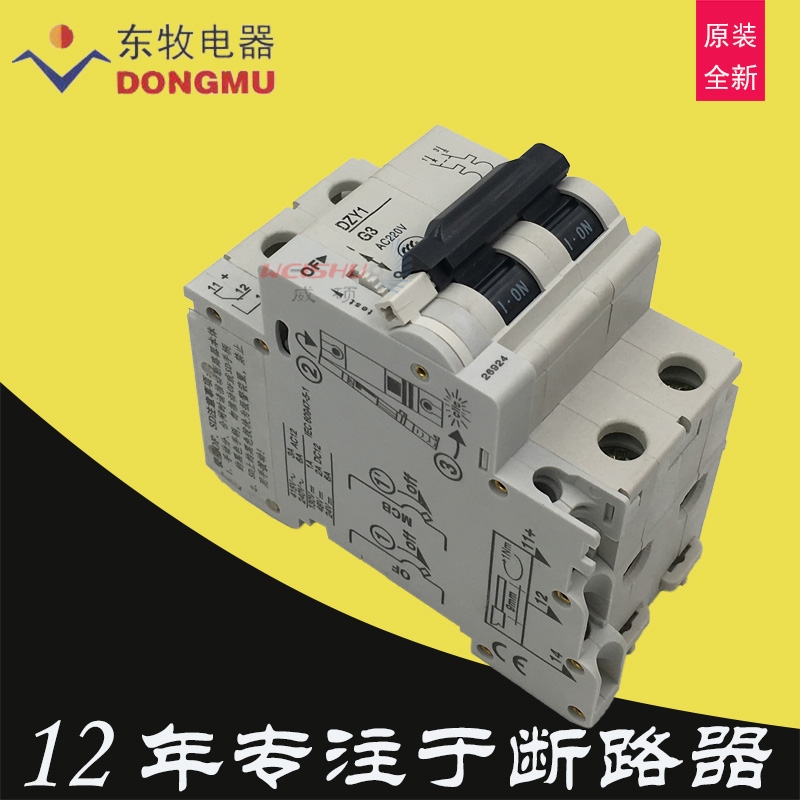

DZY1-DC系列直流小型斷路器（以下簡稱斷路器）是東牧公司自主知識產權產品，適用于直流額定電壓至220V,額定電流至50A的直流回路中，用來分配電能及作為線路和電機的過載、短路保護之用。
DZY1-AC系列交流小型路器適用于交流額定電壓至400V,額定電流至50A的交流回路中，作短路和過載保護。
二、基本規格及參數
|
型號 |
額定工作電壓 |
額定短路通斷電流 |
瞬時脫扣電流A |
OF輔助接點 |
SD報警接點 機械壽命 |
|
|
B |
G/C |
|||||
|
DZY1-1/□□DC/AC DZY1-3/□□DC/AC DZY1-6/□□DC/AC DZY1-10/□□DC/AC DZY1-16/□□DC/AC DZY1-20/□□DC/AC DZY1-25/□□DC/AC DZY1-30/□□DC/AC DZY1-40/□□DC/AC DZY1-50/□□DC/AC |
DC110V DC220V
AC220V AC400V |
3KA(DC)/ 6KA(AC) |
4-7In |
8-14In |
指示斷路器 處于閉合或斷開狀態,常開觸點號13-14 常閉觸點號21-22 隨手柄轉換 |
指示斷路器已跳閘常開觸點號 13-14 常閉觸點號21-22 隨脫扣器轉換 |
三 電氣附件
1、OF輔助接點和SD報警接點
①小型斷路器可以配置1常開1常閉或2常開2常閉接點的OF輔助觸頭，輔助觸頭參數：AC220V、6A;DC220V、0.6A;DC110V、1.5A.斷路器處于分閘狀態時21-22為一對常閉點，在下方，13-14為一對常開點，在上方；
②小型斷路器可以配置1常開1常閉或2常開2常閉接點的SD報警觸頭，報警觸頭參數；AC220V、6A、1C220V、0.6A;DC110V、1.5A。斷路器控制電路處于非故障狀態時21-22為一對常閉點，在上方，13-14為一對常開點，在下方。
注意！報警觸頭用于電路事故報警，只有當斷路器過流脫扣或短路脫扣時，觸頭開關狀態才發生轉換。
2、FL分勵脫扣器
FL分勵脫扣器是DZY1斷路器的附件之一，能實現遠距離控制斷路器的脫扣，可以與單極或多極產品配合使用，安裝在斷路器的左側，產品有AC:110V、220V、415V。DC:24V、48V、110V、220V等多種規格
四 工作原理
正常工作時斷路器處于閉合狀態，A1端應外接按扭，11和12端可以外接指示燈來顯示斷路器的工作狀態。按下按扭，分勵脫扣器線圈通電，動作機構使斷路器脫扣。
斷路器在斷開狀態時A2與12線路接通，此時12端指示燈燈亮。
斷路器在閉合狀態時A1與11線路接通，分勵單元內的常閉接點斷開、常開接點閉合此時11端指示燈亮。特別提示！!!
A2和A1處接線不能互調，A2必須為L或+,否則將燒壞脫扣器線圈。
