2.1. 產品概述

本產品(型號:RWC-5200)由兩部分組成:未沖洗抓拍和聲光引導。

未沖洗抓拍部分通過物聯網邊緣計算能力智能識別違規行為并上傳視頻存證,聲光  引導部分及時提示輔助現場人員正確合規沖洗。

1) 未沖洗抓拍

本部分由硬件設備套裝和云服務組成,主要對工地上駛離車輛沖洗進行抓拍,對于未按照智 慧工地差別化施工管理規定要求進行沖洗的車輛,抓拍其違規的相關圖像和視頻數據存證, 并即時上報至智慧工地云平臺。

硬件設備,包括兩個攝像頭、一個聯網控制箱和一個車輛沖洗檢測器。通過高清攝像頭一體機實現過   往車輛車牌識別、車向識別,基于多個傳感器數據在設備本地做基礎規則判定,在 關鍵時刻抓拍圖像、錄制視頻;聯網控制箱中配備 Ruff 智能網關,可在本地緩存攝像頭采集的視頻數據,并進行邏輯處理,將違規視頻數據通過 4G 方式上傳至云服務,進行云端存證和后續處理。4G 月流量消耗 30 G 以內。

云服務,即運行在云端的軟件程序,根據文件中描述的未沖洗違規車輛判斷規則,對上報的 各項圖片視頻數據,進行算法處理及二次驗證,記錄車牌顏色、車牌號、違規時間和違規類 型,將違規圖像視頻數據及時上報給智慧工地云平臺。對設備狀態遠程監控管理,保障設備 穩定正常運行。通過手機小程序查看所有違規記錄。

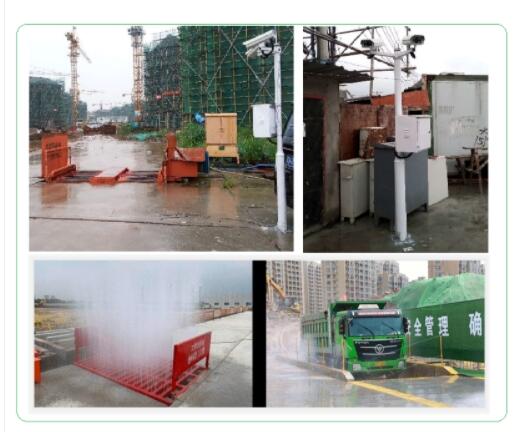

設備圖

手機小程序

2) 聲光引導

聲光引導系統收到車牌信息后立即開啟沖洗引導?？紤]到工地現場的復雜性及沖洗過   程的高噪聲,引導系統主要由紅綠兩色、內置喇叭的 LED 顯示屏構成,從聲、光、形三方面,共同在嘈雜紛擾的工地現場有效起到警示作用。

聲:通過語音播報提示車輛進入沖洗臺沖洗,指導剩余沖洗時長,播報車輛違規原因。光:LED 屏顯示紅燈,警示司機暫時不得離場,綠燈提醒沖洗完畢可離場。

形:通過文字指導司機停車沖洗,提醒司機剩余沖洗時長。

2.2. 產品目標

2.2.1 準確性

方案力求準確滿足抓拍要求,以攝像頭識別、車輛沖洗檢測的方式,通過傳感器數據采集、 程序AI 圖像識別算法嚴格抓拍三類違規行為,包括繞道違規駛離、通過沖洗臺未沖洗、沖洗時長不足, 同時避免誤報、重復報、漏報。

2.2.2 易實施

方案充分考慮工地環境的復雜性,選取實施方式簡單,實施周期短,實施成本低,性能穩定  的方案,避免施工復雜、對工地現場產生不必要的影響。

2.2.3 低成本

方案結合項目需求與施工環境,采用技術成熟、應用范圍廣、成本低的方案,不過分設計, 不過分滿足需求,避免過多成本投入。聲光引導中的 LED 屏一機多用,充分降低方案 成本。

2.2.4 普適性

方案考慮到工地環境的差異性及施工條件的不同,設備現場多個配件之間采用近場無線通   訊,可靈活安裝部署,適配現場條件,應對多種工地環境。

2.3. 產品價值

2.3.1 全天候管理監控

24 小時全天候自動監控沖洗現場,自動上報違規車輛信息,輔助管理人員隨時隨地掌控車輛沖洗狀況。

2.3.2 全節點集成監管

實時上報沖洗臺環節的監控數據,為智慧工地環保相關全節點數據集成提供必需的數據,輔 助管理人員進行多角度環保監管。

2.3.3 智能分析

累積車輛沖洗的歷史數據,輔助生成數據倉庫,便于后續利用大數據、機器學習等技術,對 海量數據進行智能分析和風險預控,輔助管理人員有效管控,提高工地項目管理效率。

2.3.4 高效引導,保障沖洗

類似交通紅綠燈,司機習慣性明白方案中屏幕的含義,進行足夠時長沖洗。

2.3.5 提前預警,防患未然

在車輛違規離場前及時提示違規,提醒司機合規沖洗,從源頭避免污染城市環境。

三、產品詳情

3.1. 硬件物料清單

1. Ruff R pro 車牌抓拍一體機定制版智能攝像頭 x 2

2. 聯網控制箱 x 1,包含以下:

ü Ruff 智能網關 x 1

ü 4G-LTE 路由器 x 1

ü 5 口交換機 x 1

ü UsB 轉 485 集線器 x 1

ü 戶外不銹鋼配電箱及布線配件 x 1

3. Ruff 車輛沖洗檢測器 x 1

4. 紅綠雙色LED顯示屏(內置語音模塊)x 1

5. 橫桿 x 2,抱箍 x 2

3.2. 實現功能

a） 未沖洗抓拍識別:

ü 識別車牌號和車牌顏色。

ü 識別車輛通過沖洗臺正常沖洗。

ü 識別車輛未沖洗繞道離開。

ü 識別車輛通過沖洗臺未沖洗。

ü 識別車輛通過沖洗臺沖洗時長不足。

ü 記錄車輛駛離時的照片、視頻、時間戳、車牌信息。

ü 將違規車輛相關數據上報智慧工地云平臺。

ü 未沖洗違規視頻上傳延時不超過 5 分鐘。b） 聲光引導:

ü 語音＋LED 屏指導司機進入沖洗臺合規沖洗、實時提醒違規原因。

ü 語音＋LED 屏提醒司機剩余沖洗時長。

ü 紅燈提醒司機未沖洗/沖洗不足,不可離場。

ü 綠燈提醒司機沖洗完成,可離場。

c) 運維管理

ü 設備異常掉線及時上報告警,支持查看最近活躍時間。

ü 支持遠程實時查看攝像頭畫面,方便診斷:攝像頭被偏移、被遮擋、被移機等異常。

ü 支持遠程診斷設備各配件工作狀態,方便進一步診斷設備異常原因。

ü 支持遠程修改沖洗時長判斷條件,支持按工地設定不同沖洗時長規則。

ü 支持遠程升級設備固件程序。

d) 可選加裝功能

ü 支持加裝第三個攝像頭抓拍車輛出門離場視頻存證

3.3. 技術參數說明

1、智能攝像頭:

采用高性能 CM0s 圖像傳感器,識別率99『以上,圖像尺寸:1920*1080,自動識別上傳車型、車牌位置、車牌顏色、車牌類型、車牌信息、通過時間等,電動變焦鏡頭,視頻壓縮 標準 H.264、MJPEG, 自動光圈,補光燈自動光控和時控可選,支持遠程管理,在線心跳檢測,外殼防護等級IP67。

圖 1:智能攝像頭一體機
