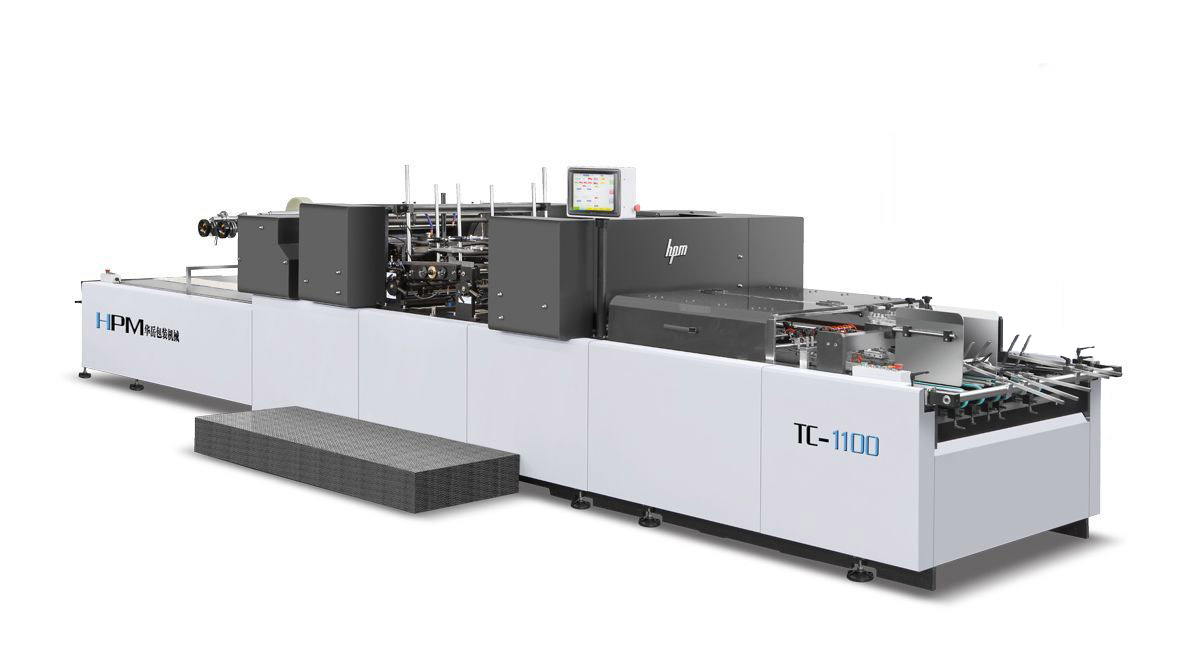

高速平貼貼窗機技術參數
|
型號 |
TC1100-P高速平貼貼窗機 |
|
最大可貼紙盒規格（長X寬） |
910X1050 mm |
|
最小可貼紙盒規格（長X寬） |
120X150 mm |
|
可貼紙盒最大厚度(瓦楞紙) |
6 mm |
|
可貼紙盒最大厚度(卡板紙) |
200~500g/m2 |
|
可貼卷膜長度 |
50~480 mm |
|
可貼卷膜寬度 |
30~900 mm |
|
可貼卷膜厚度 |
0.03-0.25mm |
|
卷膜最大生產速度 (小規格紙品，三張工作方式) |
≤21000張/小時
|
|
卷膜最大生產速度 (中規格紙品，雙張工作方式) |
≤14000張/小時
|
|
卷膜最大生產速度 (大規格紙品，單張工作方式) |
≤7000張/小時
|
|
小規格紙品長度范圍 |
120≤紙品長度≤220 mm |
|
中規格紙品長度范圍 |
220＜紙品長度≤420 mm |
|
大規格紙品長度范圍 |
420＜紙品長度≤910mm |
|
寬度范圍 |
150＜紙品寬度≤1050 mm |
|
平貼貼窗精度 |
±1mm |
|
機器規格 |
6800X2100X1900 mm |
|
機器凈重 |
約5500 kg |
|
整機功率 |
14KW |
|
實際功率 |
整機功率的60%左右 |
注：a. 最高工作速度單、雙、三張指220＜紙品長度≤420 mm時，工作方式選擇在“雙張”檔，機器可以實現倍速運轉，即貼膜輥轉一圈，切膜輥轉二圈為1：2運行；
紙品長度≤220 mm時，工作方式選擇在“三張”檔，貼膜輥轉一圈，切膜輥轉三圈為1：3運行。使紙品的輸送、貼膜速度三倍于主機設定的速度。
b. 必須確保只有受過培訓的員工操作本機器，遵守指定的紙品尺寸（見技術參數）和紙品重量（每平方米200～500克）方面的規定。機器的最高工作速度與紙品材料特性、紙品幅面有關。
適用范圍：
TC1100-P貼窗機應用于對酒盒、禮品盒、餐巾紙盒、化妝品盒等包裝紙品進行貼膜工序。對200-500 g/m2卡紙或瓦楞紙板（≤6 mm）經模切后的包裝紙品，在該紙品的窗口部位進行上膠、貼膜，并可根據需要在窗口貼膜時對膜片進行割口。
工作過程：
TC1100-P貼窗機對紙品窗口進行貼膜，由進紙、輸紙、上膠、割口、貼膜、收集等六個工序完成制品的貼膜加工。
將要貼膜的紙品堆放在機器的進紙工作臺面上，通過伺服電機將最下面一張紙品從紙堆中分離，然后由輸送輪將紙品送入輸送裝置。紙品由輸送裝置中的推紙塊推動送至移動的傳送平帶上，負壓氣流通過傳送平皮帶上的小孔吸住紙品，紙品隨傳送平帶一起在走紙臺上移動。當紙品被輸送至上膠工位時，版滾筒上的由膠條圍成的上膠模版會將膠水轉移到要貼膜的紙品窗口部位，然后被涂上膠水的紙品繼續由傳送平帶送至貼膜工位；在此同時薄膜由膜片輸送輥夾緊被送至切膜輥處，在氣閥的控制下切膜輥吸住薄膜一起轉動，轉動到上下刀之間膜片被切斷。被裁切下的膜片又轉移到貼膜輥上被吸住，隨著貼膜輥的轉動和紙品的移動，兩者逐漸接近，當膜片對準所貼的紙品窗口時，貼膜輥由吸氣轉為吹氣使膜片被粘貼到紙品窗口上，紙品經滾壓完成窗口粘貼。經貼膜的紙品輸送到收集工作臺上堆積輸出。
該機主傳動采用伺服控制，對小幅面規格（長度≤220 mm）的紙品可采用1:3的工作方式，即貼膜輥轉一圈，切膜輥轉3圈，完成3張紙品的貼膜工序。對中幅面規格（220＜長度≤420 mm）的紙品可采用1:2的工作方式，即貼膜輥轉一圈，切膜輥轉2圈，完成2張紙品的貼膜工序。在貼膜過程中按需要可對膜片進行割口，割口的長度可進行調節。
