本溪西門子CP5611通訊卡

本溪西門子CP5611通訊卡

上海猛將工業自動化設備有限公司(西門子官*授權代理商)

西門子PLC授權中國一級代理商 西門子PLC授權中國一級代理商 西門子PLC授權中國一級代理商

【信譽第一、誠信交易】【長期銷售、安全穩定】
【稱心滿意、服務動力】【真誠面對、溝通無限】
【服務第一、一諾千金】【質量承諾、客戶滿意】

歡迎進入銷售咨詢熱線15000376658，上海猛將工業自動化設備有限公司專業銷售西門子系列產品，中國西門子辦事處---價格最低，質量過硬，型號齊全，快速報價。

（SIEMENS） 誠信走天下，走遍天下有朋友；虛偽的人，踏破鐵鞋無知己。

聯 系 人：張工 （銷 售 維 修 高價 回 收）

聯系電話：張經理

微 信：

商務 QQ：  187313794

地址：上海市松江區弘翔路51弄

本公司主要是通過電子商務經營大眾消費品，消費品行業所有知名品牌產品等。本公司秉承“顧客至上，銳意進取”的經營理念，堅持“客戶第一”的原則為廣大客戶提供優質的服務。歡迎廣大客戶惠顧！

上海猛將工業自動化設備有限公司憑借雄厚的技術實力及多年從事 SIEMENS 產品的銷售經驗，本著樹立公司形象和對用戶認真負責的精神開展業務，贏得了 SIEMENS 公司與廣大用戶的好評及大力支持。但公司并未僅僅滿足與現狀：隨著 SIMATIC S7 系列中小型 PLC 產品 S7200 、 S7300 及變頻器 MM420 、 MM440 系列的成功推出，其優越的性能價格比受到眾多配套生產廠商的關注，在紡織機械生產行業上海羋錚公司先后采用 S7 PLC 及 MM 、 MDV 變頻器產品的電氣控制系統的設計與編程，并在北京國際紡機展覽會上獲得了全面的成功；在其他行業如、上海猛將裝置的合作中也取得了良好的業績，并在售后服務方面贏得了用戶的一致好評。
熱情周到 為廣大用戶提供一流的服務
上海猛將工業自動化設備有限公司愿為您解答任何有關 SIEMENS 可編程控制器及變頻器的技術問題，并提供詳細的技術資料。公司還在某大型研究所內設有設施一流的培訓中心，定期舉辦 S7 － 200/300 及變頻器、全數字直流調速裝置的技術培訓班，為您盡快掌握 SIEMENS 自動化產品的使用提供便利。

SIMATIC S7-200 SMART

是西門子公司經過大量市場調研，為中國客戶量身定制的一款高性價比小型 PLC 產品。結合西門子 SINAMICS 驅動產品及 SIMATIC 人機界面產品，以 S7-200 SMART 為核心的小型自動化解決方案將為中國客戶創造更多的價值。

用于PROFIBUS的RS485總線連接器，可用于連接PROFIBUS節點或PROFIBUS網絡部件到PROFIBUS總線電纜。提供有各種類型的總線連接器，可優化用于連接的設備： 總線連接器具有軸向電纜引出線（180°）可用如PC和SIMATICHMIOP，傳輸速率高達12Mbit/s,帶集成的總線端接
電阻帶垂直電纜引出線的總線連接器（90°）這種接頭采用垂直電纜引出線（有或沒有編程器接口)數據線端接電阻帶垂直電纜引出線的總線連接器（90°）這種接頭采用垂直電纜引出線（有或沒有編程器接口）,,數據傳輸速率高達12Mbit/s,帶集成的終端電阻。傳輸速率為3、6或12Mbit/s時，
在帶編程器接口的總線接頭和編程器之間，需要使用SIMATICS5/S7連接電纜。有30電纜引出線的總線接頭（經濟型）無編程器接口，數據傳輸速率較大為1.5Mbit/s，無集成的總線端接電阻,,PROFIBUS快速連接RS485總線接頭（90°或180°電纜引出線），傳輸速率較大為12Mbit/s，采
用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。總線連接器可直接插入到PROFIBUS站或PROFIBUS網絡組件PROFIBUS接口（9 針SubD接口）中，可使用4個端子在插頭中連接進入和離開的PROFIBUS電纜。通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的
總線端接器（不適用于6ES7972-0BA30-0xA0）,,在此過程中連接器中的進線和出線總線電纜是分開的（隔離功能)必須在PROFIBUS 網段的兩端進行這種連接。適用于寬溫度范圍（25 °C 至 +60 °C）并具有優異防惡劣環境性能（覆膜涂層)的SIPLUS模塊軟總線電纜不適用于這種接頭，當
DP接口占用時，不能使用 MPI/DP接口:在分配了IFM2接口時.不能與IFM1接口結合

使用。西門子DP總線連接器/代理，DP總線連接器適用于寬溫度范圍（-25 °C 至 +60 °C)并具有優異防惡劣環境性能（覆膜涂層)的SIPLUS模塊2)軟總線電纜不適用于這種接頭,西門子DP總線連接器/代理由于其連接方法最簡捷，可快速調試因采用冗余網絡拓?fù)浣Y(jié)構，具有高可用性采用簡單有
效的信令概念，持續監控網絡部件,通過工廠范圍內的時鐘控制，可實現整個工廠范圍內基于時間的準確事件分配由于現有網絡容易擴展，且無任何不利影響，具有高度靈活性是系統范圍內實現聯網的基礎（垂直集成）是PROFINET的基礎由于在必要時可通過交換技術獲得擴展性能，以太網的通訊性能幾乎不受限制可實現不同應用領域的聯網，例如辦公環境與生產環境用于苛刻工業環境的網絡部件通過具有RJ45技術的 FastConnect 電纜接線系統進行快速本地組裝通過高速冗余和冗余電源實現故障安全網絡通過持續的兼容性,開發而獲得投資保護因具有接口選件，可通過WAN（廣域網）并使Internet 服務實現公司范圍內的通訊通過SCALANCEW，西門子公司的IWLAN（工業無線局域網）為無故障地連接具有可靠無線通訊功能的移動站提供了基礎工業無線局域網（IWLAN）的數據儲備快速漫游，用于不同網絡接入點間移動站的快速傳播通過采用西門子 SCALANCES和SOFTNET 安全客戶端的安全概念，能夠保護網絡與數據控制層上大量數據的千兆通訊，如 WinCC，web應用程序,,多媒體應用程序等,西門子DP總線連接器/代理PROFINET基于工業以太網，PROFINET實現了現場設備（IO 設備)與控制器（IO控制器)的直接通訊，并可提供運動控制應用等時驅動控制解決方案。通過組件的工程與組態（基于組件的自動化），PROFINET還支持分布式自動化系統。

RS-485網絡的硬件組成

在S7-200系統中，無論是組成PPI、MPI還是RPOFIBUS-DP網絡，或是Modbus RTU網絡，用到的主要部件都是一樣的：

• PROFIBUS電纜：電纜型號有多種，其中最基本的是PROFIBUS FC（Fast Connect快速連接）Standard電纜（訂貨號6XV1 830-0EH10）
• PROFIBUS網絡連接器：網絡連接器也有多種形式，如出線角度不同等等

A. 電纜和剝線器。使用FC技術不用剝出裸露的銅線。

圖1. 剝好一端的PROFIBUS電纜與快速剝線器（FCS，訂貨號6GK1905-6AA00）。

B. 打開PROFIBUS網絡連接器。首先打開電纜張力釋放壓塊，然后掀開芯線鎖。

圖2. 打開的PROFIBUS連接器

C. 去除PROFIBUS電纜芯線外的保護層，將芯線按照相應的顏色標記插入芯線鎖，再把鎖塊用力壓下，使內部導體接觸。應注意使電纜剝出的屏蔽層與屏蔽連接壓片接觸。

圖3. 插入電纜

由于通信頻率比較高，因此通信電纜采用雙端接地。電纜兩頭都要連接屏蔽層。

D. 復位電纜壓塊，擰緊螺絲，消除外部拉力對內部連接的影響。

網絡連接器主要分為兩種類型：帶和不帶編程口的。不帶編程口的插頭用于一般聯網，帶編程口的插頭可以在聯網的同時仍然提供一個編程連接端口，用于編程或者連接HMI等。

圖4. 左側為不帶編程口的網絡連接器（訂貨號：6ES7 972-0BA52-0XA0）
右側的是帶編程口的網絡連接器（訂貨號：6ES7 972-0BB52-0XA0）

通過PROFIBUS電纜連接網絡插頭，構成總線型網絡結構。

圖5. 總線型網絡連接

在上圖中，網絡連接器A、B、C分別插到三個通信站點的通信口上；電纜a把插頭A和B連接起來，電纜b連接插頭B和C。線型結構可以照此擴展。

注意圓圈內的"終端電阻"開關設置。網絡終端的插頭，其終端電阻開關必須放在"ON"的位置；中間站點的插頭其終端電阻開關應放在"OFF"位置。

一個正規的RS-485網絡使用終端電阻和偏置電阻。在網絡連接線非常短、臨時或?qū)嶒?yàn)室測試時也可以不使用終端和偏置電阻。

終端電阻：在線型網絡兩端（相距最遠的兩個通信端口上），并聯在一對通信線上的電阻。根據傳輸線理論，終端電阻可以吸收網絡上的反射波，有效地增強信號強度。兩個終端電阻并聯后的值應當基本等于傳輸線在通信頻率上的特性阻抗 偏置電阻：偏置電阻用于在電氣情況復雜時確保A、B信號的相對關系，保證"0"、"1"信號的可靠性

西門子的PROFIBUS網絡連接器已經內置了終端和偏置電阻，通過一個開關方便地接通或斷開。終端和偏置電阻的值完全符合西門子通信端口和PROFIBUS電纜的要求。

合上網絡中網絡插頭的終端電阻開關，可以非常方便地切斷插頭后面的部分網絡的信號傳輸。

與其他設備通信時（采用PROFIBUS電纜），對方的通信端口可能不是D-SUB9針型的，或者引腳定義完全不同。如西門子的MM4x0變頻器，RS-485通信口采用端子接線形式，這種情況下需要另外連接終端電阻，西門子可以提供一個比較規整的外接電阻。對于其他設備，可以參照《S7-200系統手冊》上的技術數據制作。

西門子DP接頭中國總代理

西門子DP接頭概述：

用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜

安裝方便

FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間

集成端接電阻 (6ES7 972-0BA30-0A0 中不具有)

通過帶 Sub-D 接口的連接器可以連接編程器，無需額外安裝網絡節點
安全可靠

總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻

帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

性能優越

有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率為 1.5 Mbit/s，無集成的總線端接電阻。

PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）
西門子原裝DP接頭耐用方便快捷：

西門子DP接頭隔離功能

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）

提供有各種類型的總線連接器，可優化用于連接的設備：

• 總線連接器具有軸向電纜引出線（180°），可用于如 PC 和 SIMATIC HMI OP，傳輸速率高達 12 Mbit/s，帶集成的總線端接電阻
• 帶垂直電纜引出線的總線連接器（90°）；

這種接頭采用垂直電纜引出線（有或沒有編程器接口），數據傳輸速率高達 12 Mbit/s，帶集成的終端電阻。傳輸速率為 3、6 或12 Mbit/s 時，在帶編程器接口的總線接頭和編程器之間，需要使用 SIMATIC S5/S7 連接電纜。

• 有 30°電纜引出線的總線接頭（經濟型），無編程器接口，數據傳輸速率為 1.5 Mbit/s，無集成的總線端接電阻。
• PROFIBUS 快速連接 RS485 總線接頭（90°或 180°電纜引出線），傳輸速率為 12Mbit/s，采用絕緣刺破技術可實現快速簡單安裝（用于硬線和軟線）。

總線連接器可直接插入到 PROFIBUS 站或 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針 Sub-D 接口）中。

可使用 4 個端子在插頭中連接進入和離開的 PROFIBUS 電纜。

通過從外部清晰可見的便于接觸的開關，可以連接總線連接器中集成的總線端接器（不適用于 6ES7 972-0BA30-0A0）。在此過程中，連接器中的進線和出線總線電纜是分開的（隔離功能）。

西門子DP總線插頭

技術數據

Artikelnummer 6ES7972-0BB12-0A0

產品類型名稱 PROFIBUS 總線連接插頭，RS485，螺栓，帶 PG 插孔，90° 產品描述 PROFIBUS 總線連接插頭，RS485，螺栓，帶 PG 插孔，90° SIMATIC DP， 總線連接器，用于PROFIBUS，高達12 MBIT/S，90度出線電纜（W X H X D）：15.8 X 54 X 34 MM，端接電阻，帶隔離 應用適宜性 用于連接 PROFIBUS 設備和 PROFIBUS 總線電纜 傳輸速率 傳輸率 / PROFIBUS DP 時 9.6 kbit/s ... 12 Mbit/s 接口 電氣連接數量 ● 適用于 PROFIBUS 導線 2 ● 用于網絡組件和終端設備 1 電氣連接規格 ● 適用于 PROFIBUS 導線 螺栓 電氣連接規格 / FastConnect 不 機械數據 終端電阻規格 集成電阻組合并可通過滑動開關接通。 材料 / 外殼的 塑料 結構、尺寸和重量 寬度 15.8 mm 高度 64 mm 深度 35.6 mm 凈重 10 g 許可的環境條件 環境溫度 ● 運行期間 0 °C ● 存放期間 -40 ... +70 °C ● 運輸期間 -40 ... +70 °C 防護等級 IP IP20 產品特點、功能、組件 / 概述 產品特點 ● 不含硅 是的 產品組件 ● PG 連接插座 是的 ● 應力釋放裝置 是的 標準、規范、許可 資格 ● 與 RoHS 一致 是的 ● UL 許可證 是的

插頭與終端電阻在Profibus通訊中有著非常重要的作用，它們使用起來非常簡單，沒有很多復雜的設置；但是正是由于使用簡單，使得很多工程師在使用當中忽略了一些細節，導致很多通訊問題。

1 Profibus插頭的結構與簡單用法

圖1Profibus插頭結構

這是常見的Profibus插頭，如果我們有A、B兩個站點要做Profibus通訊，應該如何連接插頭呢？因?yàn)榭偩€上只有兩個站，顯然終端電阻都要打到ON位置。那么插頭上的接線是否要一進一出呢。

圖2 兩個DP站點的連接

正確的做法是兩個插頭都連接進線端。因?yàn)榻K端電阻與插頭的出線端是2選1的。終端電阻打ON，進線端連接終端電阻，斷開與出線端的連接；終端電阻打OFF，進線端斷開與終端電阻的連接，連接出線端。

2常見的Profibus總線連接

圖3 主站在總線一端點

圖3所示的是一般的Profibus總線連接方法，主站位于總線的一端，終端電阻打ON。
然后依次連接后面的站點，中間的站點終端電阻打OFF，最后面的站點終端電阻打ON。

圖4 主站在總線中間

有時候由于現場設備分布的原因，主站也可以安裝在Profibus總線的中間，具體做法如圖4所示。

終端電阻打ON的設備不能斷電，如圖5所示Profibus插頭上除了220歐的終端電阻以外還有兩個390歐的偏置電阻，并且偏置電阻上必須連接電源。

• 符合 IEEE 802.3（以太網）國際標準的局域和單元網絡，設計用于直到現場級的工業環境。
• 實現自動化部件之間的連接,以及自動化部件與PC機/工作站之間和連接,并可連接無線通訊部件。
• PROFINET 是一種基于工業以太網的開放式標準，支持從公司管理層直到現場層之間各設備的銜接。
• 西門子DP總線插頭
• 傳輸速率1 GB/s
• 工業以太網是已被證實并被世界各地所接受的工業標準
• 西門子DP總線插頭
• 諸如 Web 功能、e-mail 功能和 IWLAN 連接
• 一種安全解決方案，專用于基于安全理念 SCALANCE S 的工業自動化系統
• 可連接無線局域網（WLAN）

產品綜合資料：

CP5603作為PROFIBUSDP主站運行 它將過程影象（輸入數據輸出數據和診斷數據）存儲在雙端口RAM內CP存儲區

CP5603的硬件獨立執行與 PROFIBUS從站的高性能數據交換。用戶直接訪問雙端口RAM。從站的過程數據總是一致
的即用戶從一個相同循環周期中得到數據該軟件保證SIMATICS5/S7（SIMATICS5-95U除外）控制器通過與STEP5
STEP7連接的PROFIBUS編程。安裝CP5603（DP-Base）后可以進行基于CP5603的編程器/OP通訊。另外的軟件包。

PCI104接口卡,自帶微處理器用于將帶有PC/104Plus接口的嵌入式系統連接到PROFIBUS（傳輸速率高達12Mbit/s）
功能CP5611A2兼容通訊服務1.PROFIBUSDP1級和2級主站或DP從站，符合IEC61158/61784準2帶STEP5和STEP7

編程器/OP通訊3通過S7-5613軟件包進行S7通訊4 開放式通訊（發送/接收）基于FDL接口5.PROFIBUSFMS符合IEC

61158/61784標準，F(xiàn)MS-5613軟件包6.用于模塊安裝，調試和操作寬范圍診斷功能7.減輕主機CPU負載的事件篩選
機制8.  達三個通訊處理器可多協議操作和并行操作9   相應的OPC服務器和組態工具都包含在通訊軟件供貨范圍內10.

基于Linux開發工具包帶有集成PCI卡通用鍵5V/3.3V自身帶微處理器用于PC和SIMATIC編程器/PC連接到PROFIBUS
速度12Mbit/s使用CP5613A2，可以連接帶有PCI插槽SIMATICPG/PC到光學PROFIBUS CP5613A2 為 PC 上
控制任務提供高性能的支持基于PC機控制,數字控制 機器人控制）。當 CP 5613 A2 用作 DP 主站、DP從站或應用
在 PROFIBUS DP 上的編程器

CP 5613 A2 作為 1類DP主站運行，符合  IEC 61158/EN 50170  標準并可完全獨立地處理分布式站DP從站的數據

通訊。以固定的，重復地報文循環，中央控制器與 DP 從站（例如ET200S）交換信息DP編程接口 DP Lib DLL為PC

編程器提供傳輸數據的功能調用 此外，DP接口提供SYNC和FREEZE以及從站的起動和釋放功能。CP5611A2在不同

的軟件包下操作，并允許用戶通過 PROFI-BUS 和多點接口(MPI) 執行編程設備的功能和 PC  函數CP5512 在不同的

軟件包下操作，并允許用戶通過PROFI-BUS和多點接口(MPI)執行編程設備功能和PC  函數每臺PG/PC/ 筆記本電腦

上只能用一個 CP。 每個CP只能使用一個相同的協議 (PROFIBUS DP S7通信或者 FDL)The CP5612 permits the

connection of programming  devices  (PGs)and PCs to PROFIBUS and the multipoint  interface  of the

SIMATIC S7:The CP 5612 is operated under various software packages and  the user the   opportunity

perbing functionsof the programming devices and by means of PROFIBUS and multipoint interface

100%西門子官方采購渠道給您100%放心品質。

•

產品描述

• 用于 Cardbus (32 位) 的 PC 卡 II 型
• 用于連接 PROFIBUS 的帶 9 針 D 型連接器的適配器

  CP 5512 能將具有 PC 卡插槽（CardBus 32 位）的編程器和便攜式工控機連接到 PROFIBUS 和 SIMATIC S7 的 MPI 多點接口。

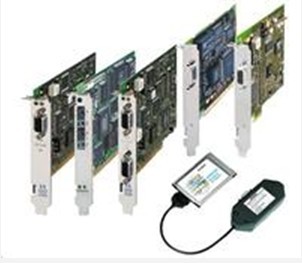

6GK1 561-1AA01	CP5611網卡(PCI總線軟卡,支持MPI,PPI,PROFIBUS-DP)
6GK1 551-2AA00	CP5512網卡(PCMCIA總線軟卡,支持MPI,PPI,PROFIBUS-DP,筆記本電腦用,32BIT)
6GK1 561-3AA01	CP5613網卡(PCI總線硬卡,支持PROFIBUS-DP主站)
6GK1 561-3FA00	CP5613光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站
6GK1 561-4AA01	CP5614網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)
6GK1 561-4FA00	CP5614光纖網卡(PCI總線硬卡,支持PROFIBUS-DP主站/從站)

• II 型 PC 卡（CardBus 32 位）,用于將編程器/PC 和帶有 PC 卡插槽的便攜式 PC（CardBus 32 位）連接到 PROFIBUS 和 SIMATIC S7 的 MPI
• 通訊服務：
  • PROFIBUS DP 1 類主機,包括帶有擴展 SOFTNET DP 的非循環式 DP
  • PROFIBUS DP 2 類主機,包括帶有擴展 SOFTNET DP 的非循環式 DP
  • PROFIBUS DP 從站帶有 SOFTNET DP 從站
  • 編程器/OP 通訊
  • S7 與 SOFTNET-S7 的通訊
  • 通過 SOFTNET-DP 或 SOFTNET-S7 進行開放式通訊（基于 FDL 接口的發送/接收）
• 可用于： 相應的OPC服務器包含在在通訊軟件的供貨范圍內
  • STEP 7 和 NCM PC；（ProTool,Micro/Win,ProTool/Pro,SIMATIC PDM,用于編程器/OP 通訊）
  • SOFTNET-S7 (用于 S7 通訊)
  • SOFTNET DP,SOFTNET DP 從站（用于 DP）

• 將筆記本電腦或者其它便攜式 PC 連接到 PROFIBUS 上（例如,用于診斷和調試）
• 安裝和調試都十分簡單
• 用作 SOFTNET 的優化
• OPC 作為標準接口
• 具有 NCM PC 和 STEP 7 的統一程序和組態功能

CP 5512 能將具有 PC 卡插槽（CardBus 32 位）的編程器和便攜式工控機連接到 PROFIBUS 和 SIMATIC S7 的 MPI 多點接口。

• 用于 Cardbus (32 位) 的 PC 卡 II 型
• 用于連接 PROFIBUS 的帶 9 針 D 型連接器的適配器

CP 5512 可在不同的軟件包下進行操作,并允許用戶通過 PROFI?BUS 和多點接口(MPI)執行編程設備的功能和 PC 函數。

每臺 PG/PC/筆記本電腦上只能使用一個 CP。 每個CP 只能使用一個相同的協議 (PROFIBUS DP, S7 通信或者 FDL)。

Overview

• PCI 卡（通用鍵 5 V/3.3 V），用于將 PC 和 SIMATIC 編程器/PC 連接到 PROFIBUS（傳輸速率最高 12 Mbit/s）以及 SIMATIC S7 的 MPI 接口上
• 通訊服務：
  • PROFIBUS DP 1 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
  • PROFIBUS DP 2 類主機，包括帶有擴展 SOFTNET DP 的非循環式 DP
  • PROFIBUS DP 從站帶有 SOFTNET DP 從站
  • 編程器/OP 通訊
  • S7 與 SOFTNET-S7 的通訊
  • 通過 SOFTNET-DP 或 SOFTNET-S7 進行開放式通訊（基于 FDL 接口的發送/接收）
• 可用于：
  • STEP 7, STEP 7-Micro/Win, ProTool, ProTool/Pro, SIMATIC PDM（用于編程器/OP 通訊）
  • COM PROFIBUS
  • SOFTNET-S7 (用于 S7 通訊)
  • SOFTNET DP，SOFTNET DP 從站（用于 DP）
• 相應的 OPC 服務器和組態工具均包含在各自通訊軟件的供貨范圍內。

Benefits

• 用于可攜帶的 PC 連接（如，用于診斷和調試）
• 易于安裝，啟動簡單。
• 尤其適用于 SOFTNET
• OPC 作為標準接口
• 具有 NCM PC 和 STEP 7 的統一程序和組態功能
• 借助于 PCI 3.3/5V、33/66 MHz 和 64位 PCI X 兼容插槽，可靈活用于編程器/PC

Area of application

CP 5611 A2 能將編程器和PC連接到PROFIBUS和SIMATIC S7的MPI多點功能接口。

• 用于帶 PCI 插槽的編程器和 PC

Design

• 短 PCI 卡
• 適用于 3.3 V 和 5 V PCI 插槽 （通用鍵）
• 33 MHz 或 66MHz PCI 時鐘
• 可作為 32 位卡用于 64 位 PCI X 插槽
• 9 針 Sub-D 接口，用于與 PROFIBUS 的連接

Functions

CP 5611 A2 可在不同的軟件包下進行操作，并允許用戶通過 PROFI-BUS 和多點接口(MPI)執行編程設備的功能和 PC 函數。

每臺編程器或PC上只能使用一個通訊處理器。每個CP 只能使用一個相同的協議 (PROFIBUS DP， S7 通訊或者 FDL)。

下面的軟件包支持 CP 5611 A2:

• STEP 7 V3.2 及以上；
  CP 5611 A2 驅動程序包含在 STEP 7 供貨范圍內。
• SOFTNET-S7 V3.2 及以上
  通過該軟件包，可使用 S7 編程接口。
• SOFTNET-DP;
  CP 5611 A2 可用作 1 類或 2 類 PROFIBUS DP 主站。
• SOFTNET DP 從站 V3.2 及以上；
  用于將 CP 5611 A2 作為 PROFIBUS DP 從站。
• COM PROFIBUS V3.3 及以上；
  組合使用本軟件包，CP 5611 A2 可用于 PROFIBUS DP 系統的調試或診斷（DP 在線功能）。
• STEP 7-Micro/WIN V2.1 及以上；
  SIMATIC S7-200 編程控制器編程軟件的硬件基礎
• ProTool，ProTool/Pro；
  CP 5611 A2 可用作所有 SIMATIC 操作員面板、
