列啟閉機
用途：
廣泛用于各類給排水工程和水利、水電工程中，主要用于控制各類閘門、堰門、閥類的升降，從而實現閘門或閥門的開啟和關閉，一般分為手動和電動控制兩種，當閘門或堰門寬高比值較大時，需采用雙吊點啟閉機。
QDA、QDS型手電兩用啟閉機特點：
1. 安全性能高，具有扭矩保護和行程限位雙重防護措施。
2. 操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式。
3. 開度指示，精確可靠，并具有開、閉信號燈光指示。
4. 有普通型、室外型、防爆型、一體化性等多種形式，可適應不同環境的需要。

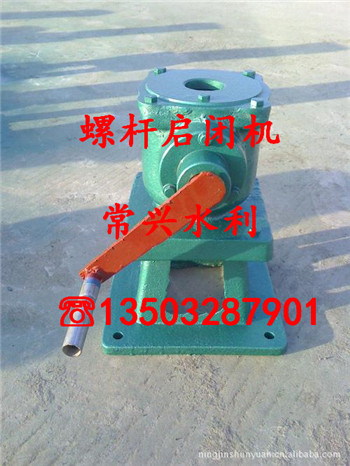

單吊點手動式啟閉機外形與技術性能參數：
|
型號╱參數 |
啟閉力（kN） |
A（min） |
絲桿直徑 |
|
QSL-320 |
10 |
320 |
φ35 |
|
QSL-400 |
15 |
400 |
φ40 |
|
QSL-600 |
30 |
600 |
φ45 |
|
QSY-2 |
20 |
320 |
φ45 |
|
QSL-4 |
40 |
390 |
φ45 |
|
QSL-8 |
80 |
450 |
φ45 |
|
型號╲參數 |
工作轉矩（N·m） |
啟閉力（Kw） |
電機功率（kW） |
絲桿直徑 |
A（mm） |
B（mm） |
|
QDA-20 |
200 |
20 |
0.37 |
φ35 |
478-513 |
346 |
|
QDA-30 |
300 |
30 |
0.55 |
φ35 |
478-513 |
346 |
|
QDA-45 |
450 |
40 |
1.1 |
φ45 |
882-895 |
293 |
|
QDA-60 |
600 |
60 |
1.5 |
φ45 |
882-895 |
293 |
|
QDA-90 |
900 |
80 |
2.2 |
φ55 |
882-960 |
323 |
|
QDA-120 |
1200 |
100 |
3 |
φ55 |
882-960 |
323 |
|
QDA-180 |
1800 |
140 |
4 |
φ60 |
946-1011 |
371 |
|
QDA-250 |
2500 |
1800/250 |
5.5 |
φ60/φ80 |
964-1011 |
371 |
雙吊點QDA啟閉機外形與技術性能參數：
|
型號╲參數 |
啟閉力（kN） |
電機功率（kW） |
絲桿直徑 |
起吊間距 |
|
QSS-2、4、8 |
20、40、80 |
φ45 |
750-3500 |
|
|
QDS-45 |
50 |
1.1 |
φ45 |
1200-3000 |
|
QDS-90 |
100 |
2.2 |
φ55 |
|
|
QDS-180 |
180 |
4 |
φ60 |
1550-3500 |
|
QDS-250 |
250 |
5.5 |
φ80 |
QDA啟閉機特點、功能：功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。具有超負載停機保護、事故報警顯示、上下行程限位控制等特點。具有手、電動切換機構，自動卻斷電源。一體化開關型和一體化調節型均可實現現場與遠程控制功能。戶外型、防爆型防護等級：IP55（特殊訂貨IP65、IP67）瞬間力矩保護：當開或關向力矩瞬間被頂開，閘門將停下不動作，即使力矩開關瞬間頂開后閉合，閘門仍不會動作，只有向反向動作一下，即可解除過力矩保護。缺相保護：具有電源缺相和輸出缺相保護功能。
QDA啟閉機工作環境和技術參數
電源：常規，三相380V 50Hz
環境溫度：-20---+60°C
相對濕度：≤95%（25°C時）
防護等級：IP55（特殊訂貨IP65、IP67）
啟閉機安裝前準備條件（應具備條件）
1、啟閉機安裝位置的土建工作應全部結束螺桿啟閉機和固定卷?yè)P(yáng)式啟閉機排架混凝土達到允許承受荷載的強度。 2、通往啟閉機安裝地點的運輸線路暢通。 3、吊裝啟閉機用的起吊設備已布置就緒。 4、閘門的安裝位置已確定使啟閉機能按閘門實際位置進行安裝定位。
啟閉機安裝方案： (1)檢查發運到現場的啟閉機型號是否符合要求，各種配件如鋼絲繩、中間軸等規格、型號、數量是否與發貨清單相符，有無缺件和差錯。 (2)檢查啟閉機在運輸過程中是否受到損傷及破壞，如出現損傷與破壞及時采取補救措施，防止不合格品在工程中使用。 (3)測放安裝控制線： ①根據啟閉機安裝布置圖，明確主、副機位置。 ②在閘室底板上逐孔放出門槽和孔口兩中心線。 ③用徑緯儀將底板上的門槽兩中心線逐孔翻到工作橋上，作為啟閉機安裝的控制線。 (4)確定啟閉機安裝位置： ①根據工作橋上放出的啟閉機安裝控制線結合安裝布置圖和閘門吊點距,確定啟閉機安裝中心線② 門槽中心線與吊點橫向中心線之間的距離可從閘門主滾輪中心線與吊耳中心的位置求得。 ③檢查啟閉機預埋鋼板預埋的位置是否正確，如誤差過大，影響安裝則應及時處理。 ④確定的安裝位置用25T或40T汽車吊逐臺將啟閉機就位，注意主、副機編號是否一致。 ⑤調整主、副機位置，根據吊點中心線找正其縱、橫中心線偏差不應超過±3mm。 ⑥用水準儀測量主、副機控制面高差其偏差不應超過±5mm、水平偏差不應大于0.5/1000。 ⑦高強度螺栓聯接板與預埋板焊接，擰緊螺母。 ⑧安裝中間軸。串聯鋼絲繩通過繩筒（繩筒上鋼絲繩預留4圈）動、定滑輪組與鋼閘門連接。 (5)試機： 連接啟閉機電器柜，接通電源，調試剎車裝置，進行試運行。
啟閉機運行過程中的注意要求 1、一般要求 ⑴不允許超載運行。 ⑵運行中，不得突然反向操作，以免造成緊急制動，慣性力驟增，使整機超載振動。 ⑶運行中，操作機構失靈，無法控制時，應迅速切斷電源，使啟閉機停止運轉。 ⑷當閘門開啟接近最大或關閉接近閘底時，應注意及時停車，不得完全依賴限位系統。 ⑸操作設備（開關箱）監視內容： ①開關繼電保護裝置觸點良好，接頭牢固，動作靈敏。 ②開、關、停按鈕是否按錯。 ③電流、電壓等儀表是否正常。 2、電機監視內容 ⑴運行方向是否正確。 ⑵電機是否缺相運行。 ⑶電機溫升是否過高，有無異味產生。 ⑷電機是否超載，有無異常響聲。 3、限位裝置與行程指示監視內容 ⑴各種限位裝置是否靈敏有效，死區不宜過大（一般不超過30cm），是否應予以調整。 ⑵開高數據顯示準確。 4、啟閉機監視內容 ⑴運轉方向是否正常。 ⑵檢查卷筒繞繩是否正常，有無脫槽亂繞現象。 ⑶檢查各運轉部件是否碰罩殼。
啟閉機的維護保養
維修養護是閘門啟閉機運行管理的重要內容，啟閉機的維護應本著“安全第一預防為主”原則，必須做到“經常維護，隨時維修養重于修，修重于搶。”1、維修保養內容技術：包括“清潔、緊固、調整、潤滑”八字作業。清潔是針對啟閉機的外表、內部及制動輪圓周面、電器接點、電磁鐵吸合接觸面和周圍環境，定期進行清潔。啟閉機房?jī)?nèi)外門窗一周清掃一次，場地上的工器具應及時整理，擺放整齊。緊固是對壓力油系統中的螺紋管接頭、密封用壓蓋螺栓等進行緊固，防止松動造成漏油，對基礎、法蘭等各種定位螺栓、高強螺栓、鋼絲繩壓緊螺栓和吊具聯接螺栓進行緊固，如松動會改變被聯接零部件的受力和運動情況，并構成事故隱患。調整：①對軸瓦與軸頸、滾動軸承的配合間隙、齒輪嚙合的頂、側間隙、制動器閘瓦與制動輪之間的松閘間隙調整。②對制動器的松閘行程、離合器的離合行程、安全 限位開關的限位行程和閘門啟閉位置指示行程進行調整。③對轉動皮帶、鏈條等松動及彈簧彈力大小的調整。④電流、電壓、制動力矩、啟閉機的流量壓力、速度等 調整。潤滑：對啟閉設備中有相對運動的零部件，均需保持良好的潤滑。2、維修保養作用：經常進行必要的維護作業可以減少磨損，消除隱患和故障，保持設備始終處于良好的技術狀況，以延長使用壽命，減少運行費用，確保安全可靠地運行。
啟閉機試運行 1）電氣設備運行準備：?jiǎn)㈤]機接電試驗前，認真檢查全部接線并須符合圖樣要求，整個線路的絕緣電阻須大于0.5MΩ方可通電試驗。試驗中電動機和電氣元件溫升不得超過各自允許值，并采用本機自身電氣設備試驗。試驗中若有觸頭等元件有燒灼者應予更換。對采用PLC控制的電氣控制設備應首先對程序軟件進行模擬信號調試正常無誤后再進行聯機調試。 2）空載試驗?？蛰d試驗是在啟閉機不與閘門連接的情況下進行的空載運行試驗?？蛰d試驗時，啟閉機在其全行程往返3次，并檢查、調整電氣和機械部分： ①電動機運行應平穩，三相電流不平衡度≤±10%，并測出電流值。 ②電氣設備無異常發熱現象。 ③檢查、調試上下極限開關，使其動作準確可靠。 ④啟閉機高度及荷重指示準確反映行程和重量，到達上下極限位置后，主令開關發出信號自動切除電源，啟閉機停止運轉。 ⑤所有機械部件運轉過程中，均不得有沖擊和其他異常聲音，鋼絲繩在任何部位均不得與其他部件相互摩擦。 ⑥制動閘瓦松閘時全部打開，其間隙應符合規范要求，并測出松閘電流值。 3）無水狀況下升降試驗。啟閉機及閘門安裝完成后，將閘門在無水門槽范圍全行程（視現場水位定）升降3次。并檢查以下電氣和機械部分： ①電動機運行應平穩，三相電流不平衡度≤±10%，并測出電流值。 ②電氣設備無異常發熱現象。 ③所有保護裝置和信號準確可靠。 ④所有機械部件運轉時無沖擊或其他異常聲音。
