FR-1A12L50W05MS日本NMB應變片
應變片是一種使用薄金屬箔電阻器并應用光刻(生成量規圖案)技術制造的電阻元件，其工作原理是通過粘接在被測物體上，將該處產生的“應變”檢測為電阻變化。應變片非常小，重量可忽略不計，因此無慣性影響，且在靈敏度、穩定性、疲勞壽命等方面性能優異。NMB生產的所有應變片都已進行自動溫度補償，除金屬、塑料外，還適用于其它多種熱膨脹系數的被測量物體。

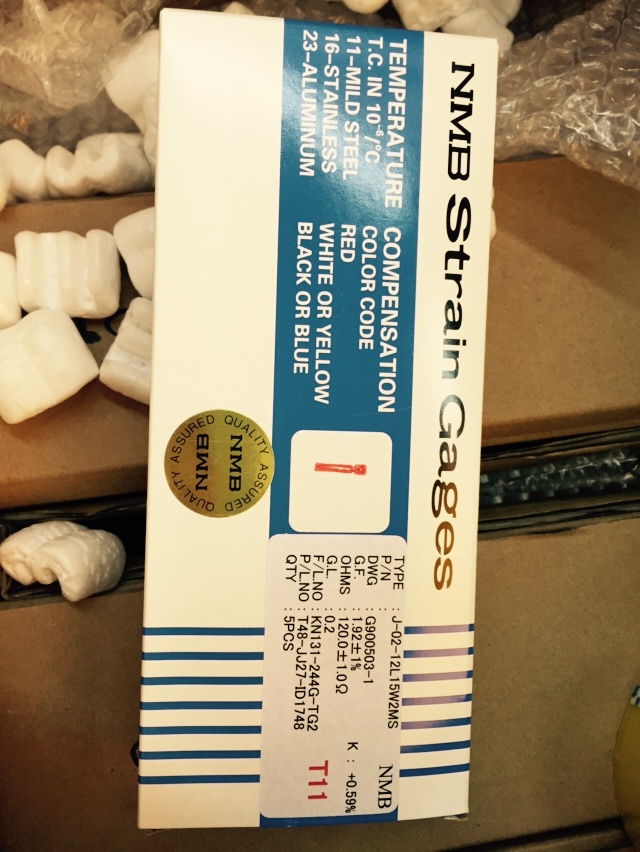

供應日本NMB（美蓓亞）應變片/應變片
NMB應變片以卓越的性能成為市場上PCB應力測試，傳感器制造的領軍品牌。是事業單位及大中院校研發測試及工廠傳感器生產之首選。
各種負載變換器
土木測量等靜態應變測量
碰撞試驗等動態應變測量
各種材料的應變測量、耐久試驗
NMB應變片/電阻應變計
FR-1A12L50W05MS三軸
FR-1A12L50W05MS
FR-1B12L30W1MS
FR-1A12L30W05MS
應用領域：
玻璃應力測試、PCB板應力測試、橋梁應力測試、大廈應力測試、水庫應力測試，螺栓應力測試，鐵軌應力測試，起重機應力測試，輪船應力測試，鋼結構應力測試，扭力、扳手應力測試、空調應力測試
特點：彎曲性?xún)?yōu)異,防水抗溫度性強,若不直接接觸水時,不需要進行表面涂層處理。(所有型號都可以根據要求帶有或不帶有引線)
應變片種類及規格：
|
系列 |
J |
J-W |
F |
F-W |
||
|
品名 |
聚酰亞胺膜 應變片 |
vynil線應變片 |
環氧箔應變片 |
vynil線應變片 |
||
|
電阻元件 |
銅鎳箔 |
銅鎳箔 |
銅鎳箔 |
銅鎳箔 |
||
|
基材 |
聚酰亞胺 |
聚酰亞胺 |
特種環氧樹脂 |
特種環氧樹脂 |
||
|
工作溫度范圍 (℃) |
－70 to 200 |
－30 to 70 |
－50 to 70 |
－30 to 70 |
||
|
應變極限 (%) |
3 mm以上 |
3 mm 以上 |
3 mm 以上 |
3 mm 以上 |
||
|
5 to 7 |
5 to 7 |
4 |
4 |
|||
|
3 mm以下 |
3 mm以下 |
3 mm以下 |
3 mm以下 |
|||
|
2 to 4 |
2 to 4 |
2 |
2 |
|||
|
疲勞極限 |
應用應變 |
±1 500 |
±1 500 |
±1 500 |
±1 500 |
|
|
(x10-6) |
|
|||||
|
重復次數 |
107 |
107 |
106 |
106 |
|
|
|
工作溫度范圍內應變與粘合劑(℃) |
#2129 |
|
|
|
||
|
－60 to 140 |
#2129 |
#2129 |
#2129 |
|||
|
SP-4 |
－50 to 70 |
－50 to 70 |
－50 to 70 |
|||
|
－30 to 200 |
|
|
|
|||
單軸
J-05-12D0T
J-1-12F0T
J-2-12D0T
J-3-12D5T
J-4-12D0T
J-5-12D0T
J-8-12D0T
J-1-35F0T
J-2B35D0T
J-5-35F0T
JT-1-35G0T
JT-3-35F0T
JD-2-12D0T
JD-4-12D0T
JS4-16-35D5T
JS4-9C35B5T
