6ES75911AAOOOAAO6ES75911AAOOOAAO

渠道第一，誠信，引領市場，正道經營，共存共贏

銷售經理：135 8579 8891（王經理）微 信 同 步

商務 (Q Q) ：961812307

電話（Tel）：021-61311927

郵箱（Email）：961812307@qq.com

技術支持：

銷售工程師: 137 0163 3515 微 信 同 號(黃工)

在線 (Q Q) ：77956468



上海騰樺電氣設備有限公司

傳真（Fax）：021-67355123

電話（Tel）：021-61311931

上海騰樺電氣設備有限公司，成立于2018年3月，注冊500萬，是一家從事技術設備銷售的公司。主要從事工業自動化產品銷售和系統集成的高新技術企業

長期與德國SIMATIC（西門子）.瑞士ABB.美國羅克韋爾（AB).法國施耐德.美國霍尼韋爾.美國艾默生合作。

公司有專業的技術團隊，銷售團隊，公司成員150于人.為客戶提供專業的技術支持，產品資料，售后。

在工控領域，公司以精益求精的經營理念，從產品、方案到，致力于塑造一個“行業專家”品牌，以實現可持續的發展。

• CPU 416F-2 和 CPU 416F-3 PN/DP 是 SIMATIC S7-400 系列中的高性能 CPU。使用這些 CPU，可為具有較高安全要求的工廠構建一個故障安全自動化系統。

  通過 CPU 416F-2 的集成 PROFIBUS DP 接口，可作為一個主站或從站，直接連接到 PROFIBUS DP 現場總線。

  在通過 IF 964-DP 接口模塊連接 CPU 416F-3 PN/DP 的情況下，可以連接另外一個 DP 主站系統。

  通過使用 ERTEC 400-ASIC，CPU 416F-3 PN/DP 的集成 PROFINET 接口實現了交換機功能。它提供了可從外部接觸到的兩個 PROFINET 端口。這意味著，除分層網絡拓?fù)浣Y(jié)構之外，也可通過新型 S7-400 控制器實現總線型結構。

  注：
  只能使用 6ES7964-2AA04-0AB0 接口模塊。

  故障安全 I/O 模塊可連接到所有集成接口，連接到 IF 964-DP，和/或通過通信模塊（CP443-5 Extended 和 CP443-1 Advanced）進行連接。通過采用 PROFIsafe 行規的 PROFIBUS DP，實現安全通信。

  兩種 CPU 都具有：

  • 高性能的處理器：
    CPU 執行每條二進制指令時間僅為 0.03 μs 。
  • CPU 416F-2：8 MB 主存儲器（程序或數據各占用 4 MB）；
    CPU 416F-3 PN/DP：11.2 MB 主存儲器（程序或數據各 5.6 MB）；
    快速主存儲器用于對于執行十分重要的用戶程序部分。
  • 靈活擴展能力：
    多 262144 點數字量和 16384 點模擬量輸入/輸出。
  • MPI 多點接口：
    通過 MPI，可在高達 12 Mbps 的數據傳輸速率下，建立包含多 32 個站的簡單網絡。CPU 可與通信總線（C 總線）和 MPI 的站建立多 44 個連接。
  • 模式選擇開關：
    撥位按鈕設計
  • 診斷緩存：
    后的 120 個錯誤和中斷事件出于診斷目的而保存在一個環形緩存中?？梢詫?duì)輸入數目進行設定。
  • 實時時鐘：
    CPU 的診斷報警帶有日期和時間標記。
  • 存儲卡：
    用于擴展內置裝載存儲器。RAM 卡和 FEPROM 卡（FEPROM 甚至在零電壓下也可保存數據）。
  • MPI/DP 組合接口和內置 PROFIBUS-DP 接口 (CPU 416F-2)：
    通過 PROFIBUS DP 主站接口，可以實現分布式自動化組態，從而提高了速度，便于使用。從用戶的角度來看，分布式 I/O 的處理與集中式 I/O 的處理是相同的（相同的組態、編址和編程）。
    混合安裝：SIMATIC S5 和 SIMATIC S7 作為符合 EN 50170 的 PROFIBUS 主站。

  CPU 416F-3 PN/DP 還具有：

  • 子模塊接口：
    使用 IF 964-DP 接口模塊，可連接到一個另外的 PROFIBUS DP 主站系統。
  • 帶 2 個端口（交換機）的 PROFINET 接口
    • PROFINET IO，可連接 256 個 IO 設備
    • PROFINET CBA

  故障安全 I/O 模塊可連接到所有集成接口，連接到 IF 964-DP，和/或通過通信模塊（CP443-5 Extended 和 CP443-1 Advanced）進行連接。通過采用 PROFIsafe 行規的 PROFIBUS DP，實現安全通信。




6ES75911AAOOOAAO

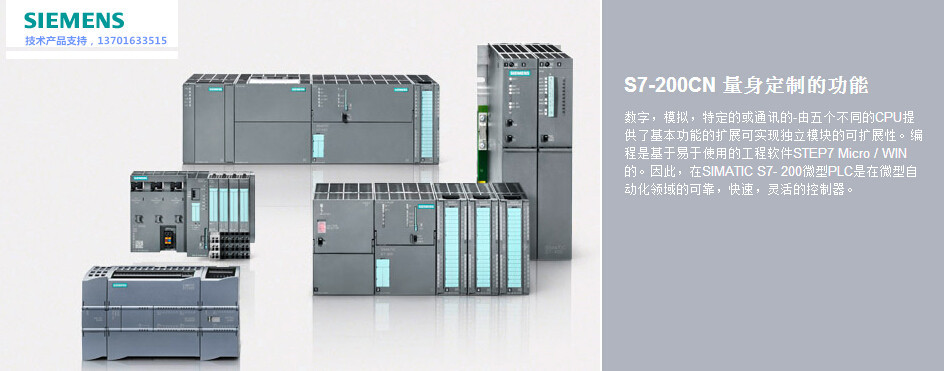

S7-200系列 PLC的存儲器空間

S7-200 PLC的存儲器空間大致分為三個空間，即程序空間、數據空間和參數空間。

1．程序空間

該空間主要用于存放用戶應用程序，程序空間容量在不同的CPU中是不同的。另外CPU中的RAM區與內置EEPROM上都有程序存儲器，但它們互為映像，且空間大小一樣。

2．?dāng)?shù)據空間

該空間的主要部分用于存放工作數據稱為數據存儲器，另外有一部分作寄存器使用稱為數據對象。

（1）數據存儲器 它包括變量存儲器（V），輸入信號緩存區（輸入映象存儲器I），輸出信號緩沖區（輸出映象存儲區Q），內部標志位存儲器（M）又稱內部輔助繼電器，特殊標志位存儲器（SM）。除特殊標志位外，其他部分都能以位、字節、和雙字的格式自由讀取或?qū)懭搿?/span>

變量存儲器（V）是保存程序執行過程中控制邏輯操作的中間結果，所有的V存儲器都可以存儲在存儲器區內，其內容可在與EEPROM或編程設備雙向傳送。

輸入映象存儲器（I）是以字節為單位的寄存器，它的每一位對應于一個數字量輸入結點。在每個掃描周期開始，PLC依次對各個輸入結點采樣，并把采樣結果送入輸入映象存儲器。PLC在執行用戶程序過程中，不再理會輸入結點的狀態，它所處理的數據為輸入映象存儲器中的值。

輸出映象存儲器（Q）是以字節為單位的寄存器，它的每一位對應于一個數字輸出量結點。PLC在執行用戶程序的過程中，并不把輸出信號隨時送到輸出結點，而是送到輸出映象存儲器，只有到了每個掃描周期的末尾，才將輸出映象寄存器的輸出信號幾乎同時送到各輸出結點。使用映象寄存器優點：①同步地在掃描周期開始采樣所有輸入點，并在掃描的執行階段凍結所有輸入值；②在程序執行完后再從映象寄存器刷新所有輸出點，使被控系統能獲得更好穩定性；⑧存取映象寄存器的速度高于存取I/O速度，使程序執行的更快；④I/O點只能以位為單位存取，但映象寄存器則能以位、字節、雙字進行存取。因此，映象寄存器提供了更高的靈活性。另外對控制系統中個別I/O點要求實時性較高的情況下，可用直接I/O指令直接存取輸入/輸出點。

內部標志位（M）又稱內部線圈（內部繼電器等），它一般以位為單位使用，但也能以字、雙字為單位使用。內部標志位容量根據CPU型號不同而不同。

特殊標志位（SM）用來存儲系統的狀態變量和有關控制信息，特殊標志位分為只讀區和可寫區，具體劃分隨CPU不同而不同。

（2）數據對象  數據對象包括定時器、計數器、高速計數器、累加器、模擬量輸入/輸出。

定時器類似于繼電器電路中的時間繼電器，但它的精度更高，定時精度分為lms，10ms和100ms三種，根據精度需要由編程者選用。定時器的數量根據CPU型號不同。

計數器的計數脈沖由外部輸入，計數脈沖的有效沿是輸入脈沖的上升沿或下降沿，計數的方式有累加1和累減1兩種方式。計數器的個數同各CPU的定時器個數。

高速計數器與一般計數器不同之處在于，計數脈沖頻率更高可達2kHz/7kHz，計數容量大，一般計數器為16位，而高速計數器為32位，一般計數器可讀可寫，而高速計數器一般只能作讀操作。

在S7-200CPU中有4個32位累加器，即AC0～AC3，用它可把參數傳給子程序或任何帶參數的指令和指令塊。此外，PLC在響應外部或內部的中斷請求而調用中斷程序時，累加器中的數據是不會丟失的，即PLC會將其中的內容壓入堆棧。因此，用戶在中斷程序中仍可使用這些累加器，待中斷程序執行完返回時，將自動從堆棧中彈出原先的內容，以恢復中斷前累加器的內容。但應注意，不能利用累加器作主程序和中斷子程序之間的參數傳遞。

模擬量輸入/輸出可實現模擬量的A/D和D/A轉換，而PLC所處理的是其中的數字量。

3．參數空間

用于存放有關PLC組態參數的區域，如保護口令、PLC站地址、停電記憶保持區、軟件濾波、強制操作的設定信息等，存貯器為EEPROM。

• 用于開發 S7-1500 軟件控制器的可動態加載的函數庫：
  • 借助于 C/C++ 編程語言實現函數庫。
  • 在 Windows 中或在軟件控制器的實時運行環境中執行庫函數。
  • 從 PLC 程序直接調用函數。
• 供貨范圍內包括實時庫函數的開發環境：
• 使用 MS Visual Studio 開發 Windows 庫函數。
• 自動創建用于調用庫函數的函數塊。
• 通過導入將函數塊簡便集成在 STEP 7 中。
• 無需專門的語言知識，即可在控制器中方便地使用庫函數。

SIMATIC ODK 1500S 可為開發 Windows 以及 S7-1500 軟件控制器的實時庫函數提供支持。典型應用包括：

• Windows 庫應用程序
  • 與數據庫接口
  • 與 Office 應用程序等 Windows 程序通信
  • 連接到與應用相關的可視化軟件
  • 實現特定領域的協議轉換器，如 PV02、IEC 61850 等
  • 訪問 Windows 文件系統，例如，用特定文件格式進行訪問
• 實時庫應用程序
  • 將現有 C/C++ 算法集成到控制任務中。
  • 實現閉環控制器或算法

西門子已經為基于 PC 的自動化開發了豐富的相關硬件和軟件組件。

重點：可通過 SIMATIC WinAC 實現基于 SIMATIC PC 的控制，而 SIMATIC WinAC 是一種開放、靈活和可靠的控制器，可用于實現基于 PC 的自動化解決方案。

在 PC 上的單一平臺上，可以執行所有自動化任務，如開環/閉環控制、HMI 和運動控制。除了典型的 PLC 任務之外，無論在哪必須處理 PC 應用程序，基于 PC 的自動化都是您的。

SIMATIC 基于 PC 的控制

• 擴展了基于 PC 控制器的 SIMATIC S7 控制器家族
• 當數據處理，通訊，可視化，工藝和控制必須在單個 PC 上實現以節省空間和提高性能時

型號

• SIMATIC WinAC 軟件 PLC
  用于需要高靈活性和集成能力的任務
• SIMATIC WinAC ODK
  可實現工藝任務 PC 解決方案與 PLC 靈活高性能地結合。

特性：

• 在安裝有 Windows XP Professional SP2 的標準 PC 上運行。
• 編碼和 SIMATIC S7 兼容
  使用 SIMATIC 工業軟件編程，創建的程序還可用于 SIMATIC S7。
• 使用與辦公應用集成的標準接口
• 用于解決方案指定的工藝硬件和軟件集成的開放式接口

SIMODRIVE POSMO-西門子伺服驅動器

S7-400

大量功能可支持用戶對 S7-400 進行編程、調試和維護：

• 高速指令執行。
• 用戶友好的參數分配
• 人機界面：
  S7-400 的操作系統中集成了用戶友好的 OCM 。
• 診斷功能和自檢：
  CPU 的智能診斷系統可連續檢查系統功能并記錄錯誤和特定系統事件。
• 密碼保護。
• 模式選擇開關
• 系統功能

SIMATIC S7-400 符合以下國內和國際標準：

• CE 標志
• UL
• CSA 或 cULus
• FM
• ATEX
• C-Tick、EMC 標記，適用于澳大利亞和新西蘭
• IEC 61131-2
• 船級社的船用
  • ABS（美國船級社）
  • BV（法國船級社）
  • DNV（挪威船級社）
  • GL（德國勞氏船級社）
  • LRS（英國勞氏船級社）
  • Class NK（日本船級社）

有關詳細信息，請參見手冊《S7-400 自動化系統 S7-400 模塊技術規格》。

設計

S7-400 系統可方便地構建為模塊化系統。S7-400 的突出特點是不帶風扇，運行可靠，支持信號模塊的熱插拔。

S7-400 設計簡潔，使用靈活，操作極為方便：

• 模塊安裝十分簡單。
• 背板總線集成在安裝機架中。
• 模塊更換簡單，不會將模塊相互混淆
• 成熟可靠的連接技術
• TOP Connect 連接方式：
  通過 1 芯到 3 芯接頭和螺釘型或彈簧型端子進行預接線。
• 規定的安裝深度：
  所有接頭和連接器都應該嵌入到模塊內并通過蓋板來保護。
• 小限度的插槽規則

通信

CPU 和通信處理器支持以下通信類型：

• 過程通信；
  通過總線（AS-Interface、PROFIBUS DP 或 PROFINET）對 I/O 模塊進行循環尋址（交換過程映像）。從循環執行級調用過程通信
• 數據通信；
  在自動化系統之間或 HMI 與多個自動化系統之間
  進行數據交換。數據通信可循環進行，或在發生特定事件時通過塊從用戶程序調用。

數據通信

SIMATIC S7-400 擁有不同的數據通信機制：

• 通過全局?jǐn)?shù)據通信 (GD) 實現聯網的 CPU 之間的數據包循環交換。
• 通過通信功能進行事件驅動型通信。

通過 MPI、PROFIBUS 或 PROFINET 實現網絡連接。

全局?jǐn)?shù)據 (GD)

通過 MPI 以及“全局?jǐn)?shù)據通信”，聯網的 CPU 可以相互循環交換數據（多可達 16 個 GD 數據包，每個循環的大 GD 數據包大小為 64 字節）。例如，CPU 可以訪問另一個 CPU 的數據/位存儲器/過程映像。若網絡上連接有 S7-300，則數據交換限制為大 22 字節。全局?jǐn)?shù)據通信可通過 MPI 來實現?？墒褂?STEP 7 來執行組態。在分段式 CR2 安裝機架中，兩個 CPU 可以使用 GD 并通過 C 總線通信。

通信功能

通過系統內集成的塊，可以建立與 S7/C7 伙伴之間的通信。

這些包括：

• 通過 MPI 和 PROFIBUS S7 進行的 S7 通信。
• 通過 MPI、C 總線、PROFIBUS 和 PROFINET/工業以太網進行的 S7 通信。

通過可加載的塊，可以建立與 S5 通信伙伴和西門子設備之間的通信。

這些包括：

• 通過 PROFIBUS 和工業以太網進行的 S5 兼容通信。
• 通過 PROFIBUS 和工業以太網進行的標準通信（通過 PROFIBUS/工業以太網進行的開放式用戶通信）。

與全局?jǐn)?shù)據不同的是，必須建立通信連接才能實現通信功能。

集成到 IT 環境中

通過 S7-400，可方便地將現代 IT 環境與自動化環境鏈接。使用插入式 CP 443-1 Advanced，可以實現下列功能：

• 使用任何 HTML 工具創建自己的 Web 頁面。方便地將 S7-400 的過程變量分配給 HTML 對象。
• 使用標準瀏覽器并通過這些 Web 頁面監控 S7-400。
• 通過 FC 調用，從S7-400 的用戶程序發送電子郵件。
• 由于 TCP/IP 具有的 WAN 特性，可進行遠程編程，甚至可通過電話網（如ISDN）。

帶有 PROFINET 接口的 S7-400-H CPU 配有集成式 Web 器。因此，可以使用標準 Web 瀏覽器讀出 S7-400 站的信息：

• CPU 常規信息
• 診斷緩沖區的內容
• 變量表
• 變量狀態
• 模塊狀態
• 消息
• 有關工業以太網的信息
• OUC 連接診斷
• PROFINET 節點拓?fù)?
• 通過用戶定義的 Web 頁面顯示過程數據和用戶數據

可通過使用用戶權限并支持 HTTPS 協議在 Web 器內提供安全機制。

等時同步模式

通過等時同步模式系統功能，可通過連接到等時同步 PROFIBUS 和 PROFINET 的循環，以實現：

• 分布式信號采集
• 信號傳輸
• 程序執行

創建自動化解決方案，以恒定間隔時間（恒定總線周期時間）來捕捉并處理輸入和輸出信號。同時創建一致的部分過程圖像。

借助于恒定總線周期時間和分布式 I/O 同步信號處理，S7-400 可確保精確重現定義的的過程響應時間。

提供了大量支持等時同步模式系統功能的組件，可用來處理運動控制、測量值采集和高速控制等領域內的要求苛刻的任務。

在分布式自動化解決方案中，SIMATIC S7-400 還將開辟高速處理操作的重要領用領域，并可實現高精度和可重現性。這意味著可在提供佳且恒定的質量的同時提高產量。

在運行模式下更改硬件組態（運行時組態，CiR）

通過 SIMATIC S7-400，在工廠運轉期間可以實現硬件組態的更改，不會影響生產的進行。選項包括：

• 增加分布式 I/O 節點（PROFIBUS DP 或 PA 從站）
• 在 ET 200M I/O 系統中增加模塊并重新設置參數。

CiR（即運行時組態）功能可在設備運行期間實現設備擴展和轉換，從而降低設備調試和重新裝備的時間。此外，通過該系統功能，還可以靈活響應工藝的變化（例如，工藝的），因?yàn)椴槐匾蛴布M態發生改變而將設備初始化或同步。

模塊的診斷和過程監控

SIMATIC S7-400 的眾多輸入/輸出模塊具有智能功能：

• 監控信號采集（診斷）
• 監控來自過程的信號（硬件中斷）

診斷

智能診斷系統可用來確定模塊的信號采集（對于數字量模塊）或者模擬量處理（對于模擬量模塊）是否正常工作。在診斷分析中，必須區分可參數化和不可參數化的診斷消息：

• 可參數化的診斷消息：
  僅當通過適當參數設置啟用之后，才會發送診斷消息。
• 不可參數化的診斷消息：
  這些消息是自動發送的，即與參數設置無關。

如果某個診斷消息處于激活狀態（例如，“無傳感器輸入”），則該模塊會觸發一個診斷中斷（如果已為該診斷消息設置了參數，則僅在相應的參數設置之后才會觸發中斷）。CPU 將中斷用戶程序或低優先級任務的處理，并處理相關診斷中斷塊 (OB 82)。通過硬件中斷可以監控過程信號，并且可以觸發對信號變化的響應。

根據模塊類型的不同，提供了各種不同診斷消息：

數字量輸入/輸出模塊
診斷消息	可能的故障原因
無傳感器電源	傳感器電源過載 傳感器電源對 M 短路
無外部輔助電壓	模塊無電源電壓 L+
無內部輔助電壓	模塊無電源電壓 L+ 內部模塊熔斷器有故障
熔斷器燒斷	內部模塊熔斷器有故障
模塊中的參數不正確	傳輸?shù)侥K的參數不正確
時間看門夠脫落	定期出現高電磁干擾 模塊有故障
EPROM 故障	定期出現高電磁干擾 模塊有故障
RAM 故障	定期出現高電磁干擾 模塊有故障
硬件中斷丟失	硬件中斷到來的速度超過 CPU 的處理能力

模擬量輸入模塊
診斷消息	可能的故障原因
無外部負載電壓	模塊無負載電壓 L+
組態/參數設置錯誤	傳輸?shù)侥K的參數不正確
共模錯誤	輸入 (M-) 和測量電路的參考電位 (MANA) 之間的電位差 UCM 過高
斷線	傳感器電路的電阻過高 模塊和傳感器之間的線路中斷 通道未切換（斷開）
低于量程下限	輸入值低于前量程值，此故障的可能原因是 量程 4 - 20 mA、1 - 5 V： 傳感器極性接反； 選擇的量程不正確 其它量程： 選擇的量程不正確
高于量程上限	輸入值超出過量程值

模擬量輸出模塊
診斷消息	可能的故障原因
無外部負載電壓	模塊無負載電壓 L+
組態/參數設置錯誤	傳輸?shù)侥K的參數不正確
對 M 短路	輸出過載 輸出 QV 對 MANA 短路
斷線	執行器電阻過高 模塊和執行器之間的線路中斷 通道未使用（斷開）

硬件中斷

可以監控過程信號，并且可通過過程中斷觸發對信號變化的響應。

• 數字量輸入模塊：
  根據具體參數設置，該模塊可在信號狀態變化的上升沿、下降沿或上升沿和下降沿上為每個通道組觸發硬件中斷。CPU 中斷用戶程序或低優先級任務的處理，并處理相關過程中斷塊（例如，OB 40）。信號模塊可以每個通道緩沖一個中斷。
• 模擬量輸入模塊：
  通過設置上限值和下限值，可以定義工作范圍。模塊將數字化測量值與這些限值進行比較。若測量值違反其中任何一個限值，就會觸發硬件中斷。CPU 中斷用戶程序或低優先級任務的處理，并處理相關過程中斷塊（例如，OB 40）。若限值高于/低于過量程/欠量程值，則不進行進行比較。

S7-400H

容錯通信

進行高可用性通信時，SIMATIC 將提供以下功能：

• 更高可用性：
  發生故障時，通信可通過多 4 個冗余連接繼續進行。
• 操作簡便；
  高可用性對用戶來說并不是透明的?？梢圆⒔?jīng)過任何改動而采用標準通信的用戶程序。冗余功能僅在參數設置階段進行定義。

S7-400H（冗余和非冗余配置）和 PC 目前支持容錯通信。在 PC 上，需要安裝 Redconnect 程序包（參見“SIMATIC NET 通信系統”）。

根據具體可用性要求，可使用不同組態選項：

• 單一總線或冗余總線。
• 總線型拓?fù)浠颦h(huán)型拓?fù)淇偩€。

操作模式

CPU 417-5H/416-5H/414-5H/412-5H 的操作系統可自主執行 S7-400H 的所有必要額外功能：

• 數據交換
• 故障響應（故障轉移至備用設備）
• 兩個子單元的同步
• 自檢

冗余原理

S7-400H 按“熱備份”模式下的主動冗余原理工作（發生故障時執行無反應的自動切換）。根據該原理，在無故障運行期間，兩個子單元都處于激活狀態。發生故障時，未發生故障的設備獨自接管過程控制。

為確保平穩接管，必須通過中央控制器鏈路實現高速、可靠的數據交換。

在故障轉移期間，設備會自動保留：

• 相同的用戶程序
• 相同的數據塊
• 相同的過程映像內容
• 相同的內部數據，如定時器、計數器、位存儲器等

這意味著，這兩個設備始終保持在新狀態，并且可以在出現故障時獨立地繼續執行控制。

采用冗余 I/O 操作時，這會帶來以下結果：

• 在無故障的運行期間，兩個模塊均處于激活狀態，例如在采用冗余輸入時，將通過兩個模塊讀取共用傳感器（也可以是兩個傳感器）的信號，對結果進行比較并提供給用戶以作為用于進一步處理的統一值。采用冗余輸出時，由用戶程序計算的值通過兩個模塊進行輸出。
• 發生故障時（例如，兩個輸入模塊之一出現故障），不再對有故障的模塊尋址，發生故障信號，僅未受影響的模塊繼續運行。在線進行修復之后，將再次對兩個模塊尋址。

同步

為了實現無反應切換，需要對兩個子單元進行同步。

S7-400H 遵循“時間驅動的同步”工作原理。

每當子單元中發生可能導致不同內部狀態的事件時，都會執行同步操作，例如在發生以下事件時：

• 直接訪問 I/O
• 中斷、報警
• 更新用戶時間
• 通過通信功能修改數據

同步是通過操作系統自動進行的，可在編程階段將其忽略。

自檢

S7-400H 可執行大量自檢。自檢涉及以下方面：

• 中央控制器的連接
• 中央處理單元
• 處理器/ASIC
• 存儲器

報告每個檢測到的故障。

啟動時自檢

啟動時，每個子單元都會完整執行全部自檢功能。

循環操作期間的自檢

完整的自檢分布在多個循環中。每個循環僅執行一小部分自檢，因此，實際控制器所承受的負荷不是很大。

組態、編程

S7-400H 的編程與 S7-400 類似。所有可用的 STEP 7 功能都可以使用。

對 S7-400H 編程需要使用 STEP 7 V5.2。

I/O 模塊的組態

硬件組態時，用戶必須通過 HW Config 指定相互形成冗余的模塊。只需指定要在冗余模式下運行的模塊以及要作為“冗余伙伴”的第二個模塊。在用戶程序中，應訪問具有低地址的模塊。第二個地址不向用戶顯示，并且含有冗余和非冗余 I/O 的控制部分的編程完全相同。與非冗余 I/O 之間的差別是塊庫中的兩個函數塊（RED_IN 和 RED_OUT），需要在用戶程序的開始處和結束處調用這兩個函數塊。

在 STEP 7 V5.3 或更高版本中，該庫已作為標準庫集成到 STEP 7 中。

S7-400H

S7-400F/FH 滿足下列安全要求：

• 要求等級 AK 1 至 AK 6，根據 DIN V 19250/DIN V VDE 0801
• 安全要求等級 SIL 1 至 SIL 3，根據 IEC 61508
• Cat1 至 Cat4，根據 EN 954-1

操作模式

S7-400F/FH 的安全功能包含在 CPU 的 F 程序中，并包含在故障安全信號模塊中。

信號模塊通過差異分析和測試信號注入來監控輸出和輸入信號。

通過定期自檢、命令測試以及按時間順序執行的邏輯程序執行檢查，CPU 可檢查控制器的運行是否正常。此外，通過狀態監視 (sign-of-life) 請求，還可以檢查 I/O 狀況。

若在系統中診斷出故障，則將系統切換到安全狀態。

F-Runtime 許可證

必須將 F-Runtime 許可證加載到 CPU 上以運行 S7-400F/FH。每個 S7-400F/FH 都需要一份許可證。

編程

S7-400F/FH 的編程方式與其它 SIMATIC S7 系統的編程方式相同。非故障安全工廠部分的用戶程序可用成熟可靠的編程工具（如 STEP 7）來創建。

S7 F Systems 可選軟件包

編程安全相關的程序段時，需要使用可選軟件包“S7 F Systems”。該軟件中包括創建 F 程序所需的全部函數和塊。

對于包含安全功能的 F 程序，可使用 CFC 調用來 F 庫中的專用函數塊并進行互連。使用 CFC 可以簡化工廠的組態和編程工作，由于工廠范圍內具有統一的表示形式，也將簡了驗收測試。無需使用額外工具，程序員就可以完全專注于安全相關應用程序。

• 用于串行通信連接的模塊，根據接口類型、協議和性能進行定標
• 具有不同物理傳輸特性的 4 個型號：
  • RS 232C, 大 19.2 kbit/s
  • RS 232C，高 115.2 Kbit/s
  • RS 422/RS 485，高 19.2 Kbit/s
  • RS 422/RS 485，高 115.2 Kbit/s
• 支持的協議
  • Freeport：適用于通用通信的用戶可設置報文格式
  • 3964(R) 可提高傳輸可靠性
  • Modbus RTU 主站
  • Modbus RTU 從站
  • USS，通過指令實現

可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。
Modbus RTU 主站可為多 30 個 Modbus 從站創建一個 Modbus RTU 網絡。

可為您提供下列通訊模板：

• CM PtP RS232 BA；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器，高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區
• CM PtP RS232 HF；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器，高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區
• CM PtP RS422/485 BA；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座，高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區
• CM PtP RS422/485 HF；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座，高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區

西門子S7-200網絡的通訊設置和元件選擇

S7-200的端口是不隔離的，如果想使網絡隔離，應考慮使用RS-485中繼器或者EM277。

注意：

●具有不同電位的互聯設備有可能導致不希望的電流流過連接電纜。

●這種不希望的電流可能導致通訊失敗或者設備損壞。

●要確保用通訊電纜連接的所有設備有相同的參考電位，或者彼此隔離，來避免產生這種不希望的電流。

為網絡確定通訊距離、通訊速率和電纜類型

網段的大長度取決于兩個因素：隔離（用RS-485中繼器）和波特率。但連接具有不同電位的設備是需要隔離。當接地點之間的距離很遠時，有可能具有不同的地電位。即使距離較近，大型機械的負載電流也能導致地電位的不同。

表1 網絡電纜的大長度



波特率	非隔離CPU口1	有中繼器的CPU口或者EM277
9.6K到187.5K	50m	1000m
500k	不支持	400m
1M到1.5M	不支持	200m
3M到12M	不支持	100m

1 如果不是用隔離端和中繼器，允許的大距離為50m。測量該距離時，從網段的第一個節點開始。到網段的后一個節點。

在網絡中使用中繼器

RS-485中繼器為網段提供偏壓電阻和終端電阻。目的是為了：

●增加網絡的長度：在網絡中使用一個中繼器可以使網絡的通訊距離擴展50m。如果使用兩個中繼器而且中間沒有其他節點，網絡的通訊距離按照所使用的波特率擴展一個網段的長度。在一個串聯網絡中，多可以使用9個中繼器。但網絡的長度不能超過9600m.

●為網絡增加設備：在9600的波特率下。50米距離之內，一個網段多可以連接32個設備，使用一個中繼器允許在網絡上增加32個設備。

●在不同的網段之間電隔離：如果不同的網段具有不同的地電位，將他們隔離會提高網絡的通訊質量。

一個中繼器在網絡中被算作網段的一個節點，但沒有被指定站地址。

  









 

                      圖1帶有中繼器的網絡

選擇網絡電纜

S7-200 網絡使用RS-485標準，是用雙絞線電纜。在一個網段上可以連接32個設備。

表2 網絡電纜的通用指標

技術指標	描述
電纜類型	屏蔽雙絞線
回路阻抗	≤115Ω/Km
有效電容	30pF/m
標稱阻抗	大約135Ω-160Ω（頻率=3MHz-20MHz）
衰減	0.9Db/100m(頻率=200KHz)
導線截面積	0.3mm2-0.5mm2
電纜直徑	8mm±0.5mm

6GK1 161-3AA01	CP1613網卡(以太網10M/100M自適應,PCI總線硬卡）
6GK1 161-2AA00	CP1612網卡(以太網10M/100M自適應,PCI總線）
6GK1 161-2AA01
6GK1 161-6AA00	CP1616網卡（32位，33/66M，4個接口，PCI總線）
6GK1 151-2AA00	CP1512網卡(10M/100M以太網,PCMCIA筆記本用)
6GK1 151-5AA00	CP1515網卡(11M無線以太網,PCMCIA筆記本用)
6GK1 611-0TA01-0DX0	MOBIC T8 V1.2
6XV1 850-0AH10	ITP標準工業以太網通訊電纜 (米)
6XV1 850-0BT10	ITP標準工業以太網電纜 (100米) 9/15
6XV1 850-0BN15	ITP標準工業以太網電纜 (15米) 9/15
6XV1 870-3QN10	TP轉接軟線RJ45/RJ45，10米
6XV1 850-0BH20	ITP標準工業以太網電纜 (2米) 9/15
6XV1 840-2AH10	FC標準工業以太網通訊電纜 (米)
6XV1 850-2LN10	TP轉接軟線15/RJ45，10米
6XV1 850-2GN10	TP轉接軟線RJ45/RJ45，10米
6XV1 850-2JN10	TP轉接軟線9/RJ45，10米
6XV1 850-2HN10	TP XP 轉接軟線RJ45/RJ45，10米
6GK1 901-1FC00-0AA0	FC引出插座RJ45
網絡部件
OSM/ESM
6GK1 105-2AA10	工業以太網OSM  ITP62 (六個ITP口)
6GK1 105-2AB10	工業以太網OSM  TP62 (六個RJ45口)
6GK1 105-2AE00	工業以太網OSM  TP22 (二個RJ45口)
6GK1 105-4AA00	工業以太網OSM  BC08 (八個BFOC口)
6GK1 105-3AA10	工業以太網ESM  (八個ITP口)
6GK1 105-3AB10	工業以太網ESM  (八個RJ45口)
6GK1 105-3AC00	工業以太網ESM  (四個RJ45口)
SCALANCE X005入門級交換機
6GK5 005-0BA00-1AA3	X005(五個RJ45口)
6GK5 005-0BA00-1CA3	X005(五個RJ45口),工作溫度-40至70攝氏度
SCALANCE X100非網管型交換機
6GK5 104-2BB00-2AA3	X104-2(四個RJ45口，兩個BFOC)
6GK5 106-1BB00-2AA3	X106-1(六個RJ45口，一個BFOC)
6GK5 108-0BA00-2AA3	X108(八個RJ45口)(星型連接）
6GK5 112-2BB00-2AA3	X112-2(12個RJ45口，2個BFOC)
6GK5 116-0BA00-2AA3	X116(16個RJ45口)(星型連接）
6GK5 124-0BA00-2AA3	X124(24個RJ45口)(星型連接）
SCALANCE X200網管型交換機
6GK5 204-2BB10-2AA3	X204-2(四個RJ45口，兩個BFOC，PROFINET)
6GK5 206-1BB10-2AA3	X206-1(六個RJ45口，一個BFOC，PROFINET)
6GK5 208-0BA10-2AA3	X208(八個RJ45口,PROFINET）
6GK5 208-0HA00-2AA6	X208PRO （八個RJ45口，防護等級：IP65）
6GK5 216-0BA00-2AA3	X216(16個RJ45口,PROFINET）
6GK5 224-0BA00-2AA3	X224(24個RJ45口,PROFINET）
6GK5 204-0BA00-2BA3	X204IRT （四個RJ45口）
6GK5 202-2BB00-2BA3	X202-2IRT （二個RJ45口，兩個BFOC）
SCALANCE X300增強型可網管交換機
6GK5 308-2FL00-2AA3	X308-2 （1個10/100/1000M RJ45口，7個10/100M RJ45口,兩個1000M SC 接口）
6GK5 310-0FA00-2AA3	X308-2 （3個10/100/1000M RJ45口，7個10/100M RJ45口）
SCALANCE X400千兆模塊化交換機
6GK5 414-3FC00-2AA2	X414-3E 交換機底板,2個1000M RJ45口,12個100M RJ45口,可搭配介質模塊和擴展模塊
6GK5 408-2FD00-2AA2	X408-2 交換機底板,4個1000M RJ45口,4個100M RJ45口,可搭配介質模塊
6GK5 491-2AB00-8AA2	介質模塊,兩個百兆多模光纖端口-BFOC接口
6GK5 491-2AC00-8AA2	介質模塊,兩個百兆單模光纖端口-BFOC接口
6GK5 492-2AL00-8AA2	介質模塊,兩個千兆多模光纖端口-SC接口
6GK5 492-2AM00-8AA2	介質模塊,兩個千兆單模光纖端口-SC接口
6GK5 495-8BA00-8AA2	擴展模塊,八個百兆R(shí)J45接口
6GK5 496-4MA00-8AA2	帶有4個可插入介質模塊槽位的擴展模塊
