上海騰樺電氣設備有限公司，成立于2018年3月，注冊500萬，是一家從事技術設備銷售的公司。主要從事工業自動化產品銷售和系統集成的高新技術企業

長期與德國SIMATIC（西門子）.瑞士ABB.美國羅克韋爾（AB).法國施耐德.美國霍尼韋爾.美國艾默生合作。

公司有專業的技術團隊，銷售團隊，公司成員150于人.為客戶提供專業的技術支持，產品資料，售后。

在工控領域，公司以精益求精的經營理念，從產品、方案到，致力于塑造一個“行業專家”品牌，以實現可持續的發展。

數字量輸入模塊具有下列機械特性：

• 緊湊型設計：
  堅固的塑料機殼里包括：
  • 綠色 LED，用于指示輸入的信號狀態。
  • 前連接器插座，通過前門保護。
  • 前門上的標簽區。
  • 連接器針腳分配，用于在前門內部進行配線。
• 安裝方便：
  沒有插槽規則；輸入地址由插槽決定。
  當在 ET 200M 中與有源總線模塊一起使用時，可以進行熱插拔，而不會有任何反應。
• 方便用戶接線。

具有8、16、32或64通道的模塊。

數字量輸入模塊將來自過程的外部數字信號電平轉換成控制器的內部信號電平（邏輯“0”或“1”）。

多種輸入電壓，可支持連接不同的控制信號：

• 24 V DC
• 48 - 125 V DC
• 120/230 V AC

除了經濟性以及易于處理的特點外，該模塊還具有其他特殊功能：

• 可在等時模式下使用
• 過程和診斷報警
• 使用源電流或漏電流

特殊模塊還可處理過程工程，例如支持 NAMUR 標準。

數字量輸出模塊具有下列機械特性：

• 緊湊型設計：
  • 綠色 LED，用于指示輸出的信號狀態。
  • 前連接器插座，通過前門保護。
  • 前門上的標簽區。
  • 連接器針腳分配，用于在前門內部進行配線。
• 安裝方便：
  沒有插槽規則；輸出地址由插槽決定。
  當在 ET 200M 中與有源總線模塊一起使用時，可以進行熱插拔，而不會有任何反應。
• 方便用戶接線。
• RC 濾波器 （用于繼電器模塊 6ES7 322-1HF20）：
  繼電器模塊 6ES7 322-1HF20-0AA0 有一個可連接的 RC 網絡(300Ω/0.1μF) ，用于大電感負載開關時滅弧(功率因數 = 0.4)。例如，這樣可以：
  • 對于框架規格 5 的 NEMA 電機的起動器，觸點壽命從 100,000 增加到 200,000 次切換操作。

具有8、16、32或64通道的模塊。

數字量輸出模塊將控制器的內部信號電平（邏輯“0”或“1”）轉換成過程所需的外部信號電平。

多種輸出電壓，可支持輸出不同的過程信號：

• 24 VDC,額定電流 0.5 A/通道
• 24 VDC,額定電流 2 A/通道
• 48 - 125 V DC
• 120/230 V AC

除了經濟性以及易于處理的特點外，該模塊還具有其他特殊功能：

• 數字量輸入/輸出作為 SIMATIC S7-1200 CPU 的集成 I/O 的補充
• 信號模塊作為獨立的模塊；
  可以與 SIMATIC S7-1200 的所有 CPU 一起使用（CPU 1211C 除外）
• 信號板將作為模塊插到 CPU 上，在空間有限的情況下使用；
  可以與 SIMATIC S7-1200 的所有 CPU 一起使用
• 用于使控制器靈活地適應相關任務的要求
• 用于使用附加輸入端和輸出端對系統進行后續擴展

除了現有的集成數字量輸入/輸出之外，數字?jǐn)U展模塊還可以提供更多的數字量輸入/輸出使用選項s。

這為用戶提供了下列優勢：

• 佳適應性：
  • 使用可以根據需要混合的信號模塊，用戶可以使其控制器準確地滿足相關任務的要求。這可以避免產生不必要的。可以使用帶有 8 個、16 個和 32 個輸入/輸出通道的模塊
  • 在空間有限的情況下，或只需要少數附加輸入/輸出的情況下，可以使用信號板。通過信號板可以對 S7-1200 CPU 進行模塊化擴展。這不會增加控制器所需的安裝空間
• 靈活性：
  如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。

信號模板

信號模塊具有與基本設備相同的設計特點：

• 安裝在 DIN 導軌上：
  模塊安裝在右側 CPU 旁邊的導軌上，相互電氣、機械地連接，并且通過滑塊機構連接到 CPU
• 直接安裝：
  水平或垂直安裝在 DIN 導軌上或使用集成的鉆孔直接安裝在控制柜中
• 由于所有數字模塊均配備可拆卸的連接端子（“獨立接線”），所以更換方便。

信號板

信號板直接插到每個 S7-1200 CPU 前面的插座中。

• 安裝：
  信號板直接插到 SIMATIC S7-1200 CPU 中，因此可以電氣、機械地連接到 CPU
• CPU 的安裝尺寸保持不變
• 由于所有信號板均配備可拆卸的連接端子（“獨立接線”），所以更換方便。

說明

信號模塊不能與 CPU 1211C 一起使用。
信號板可以與 SIMATIC S7-1200 的所有 CPU 一起使用。

數據在存儲器中存取的方式

1．位、字節、字和雙字

二進制數的1位只有0和1兩種不同的取值，可用來表示開關量（或稱數字量）的兩種不同的狀態，如觸點的斷開和接通，線圈的通電和斷電等。如果該位為1，則表示梯形圖中對應的編程元件的線圈“得電”，其常開觸點閉合、常閉觸點斷開，以后稱該編程元件為1狀態，或稱該編程元件ON。反之亦反。

8位二進制數組成1個字節（Byte），其中的第0位為低位（LSB），第7位為高位（MSB）。兩個字節組成1個字（Word），兩個字組成1個雙字。

2．?dāng)?shù)據的存取方式

（1）“位”存取方式：位存儲單元的地址由字節地址和位地址組成，如I3.2，其中的區域標識符“I”表示輸入（Input），字節地址為3，位地址為2。如圖：

這種存取方式稱為“字節·位”尋址方式。

（2）“字節”存取方式：輸入字節IB3（Byte）由I3.0~I3.7這8位組成。

（3）“字”存取方式：相鄰的兩個字節組成一個字，一個字中的兩個字節的地址必須連續，且低位字節在一個字中應該是高8位，高位字節在一個字中應該是低8位。IW14表示由IB14和IB15組成的1個字，IW14中的I為區域標識符，W表示字（Word），14為起始字節的地址。IW14中的IB14應該是高8位，IB15應該是低8位。

（4）“雙字”存取方式：相鄰的四個字節表示一個雙字，四個字節的地址必須連續。低位字節在一個雙字中應該是高8位。ID12表示由IB12~IB15組成的雙字，I為區域標識符，D表示存取雙字（Double Word），12為起始字節的地址。ID12中的IB12應該是高8位，IB15應該是低8位。

SM 1231 模擬量輸入信號模塊允許將控制器與過程中的模擬信號連接。

這為用戶提供了下列優勢：

• 佳適應性：
  使用模擬信號模塊，用戶可以使其控制器佳地滿足更加復雜的任務要求
• 直接連接傳感器：
  高達 14 位的分辨率和不同的輸入范圍允許在沒有附加放大器的情況下連接傳感器
• 靈活性：
  如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。

使用 SB 1231 信號板模擬量輸入模塊，可連接控制器與過程中的模擬信號。

這為用戶提供了下列優勢：

• 佳適應性：
  使用模擬量信號板，用戶可以使其控制器佳地滿足更加復雜的任務要求。
• 直接連接傳感器：
  高達 11 位的分辨率和不同的輸入范圍允許在沒有附加放大器的情況下連接傳感器
• 靈活性：
  如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。
• 在空間有限的場合使用：
  可將信號板直接插到 CPU 中，從而在不占用額外空間的情況下對控制器進行擴展。

SM 1232 模擬量輸出信號模塊允許使用模擬量輸出。

這為用戶提供了下列優勢：

• 佳適應性：
  使用模擬信號模塊，用戶可以使其控制器佳地滿足更加復雜的任務要求
• 直接連接執行器：
  高達 14 位的分辨率允許在沒有附加放大器的情況下連接執行器
• 靈活性：
  如果任務后續有所擴展，可以升級控制器。更新用戶程序非常簡單。

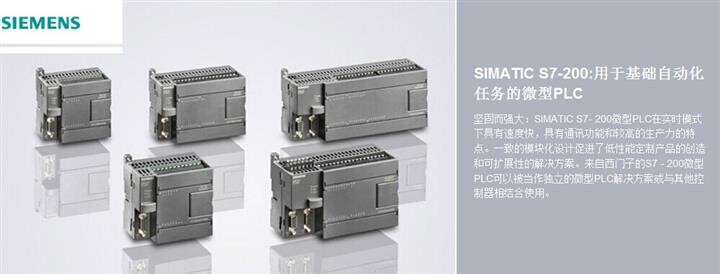

西門子PLC的發展史

SIMATIC商標S7-200是西德西門子公司的產品之一，其注冊商標為SIMATIC。1．西門子公司的產品早是1975年投放市場的SIMATIC S3，它實際上是帶有簡單操作接口的二進制控制器；2．1979年，S3系統被SIMATIC S5所取代，該系統廣泛地使用了微處理器；3．20世紀80年代初，S5系統進一步升級——U系列PLC，較常用機型：S5-90U、95U、100U、115U、135U、155U4．1994年4月，S7系列誕生，它具有更國際化、更高性能等級、安裝空間更小、更良好的WINDOWS用戶界面等優勢，其機型為：S7-200、300、4005．1996年，在過程控制領域，西門子公司又提出PCS7（過程控制系統7）的概念，將其優勢的WINCC（與WINDOWS兼容的操作界面）、PROFIBUS（工業現場總線）、COROS（監控系統）、SINEC（西門子工業網絡）及控調技術溶為一體6．現在，西門子公司又提出TIA（Totally Integrated Automation）概念，即全集成自動化系統，將PLC技術溶于全部自動化領域。

6FX2007-1AE14電纜

ET 200S 的中央處理單元和 I/O 模塊

適用于 ET 200S 的標準型 CPU：

• IM 151-7 CPU
• IM 151-8 PN/DP CPU

適用于 ET 200S 的故障安全型 CPU：

• IM 151-7 F-CPU
• IM 151-8 F PN/DP CPU

SIMATIC ET 200S 標準型 CPU：

• SIMATIC IM 151-7 CPU
• SIMATIC IM 151-8 PN/DP CPU
• IM 151 CPU 接口模塊的主接口模塊
• SIPLUS 型號

• 這是帶有集成 S7-CPU 314 的接口模塊，用于 SIMATIC ET 200S 分布式系統
• 用于 ET 200S 中的高性能控制解決方案
• 提高設備和機械的系統使用率。
• 通過 PROFIBUS DP編程
• 特點是采用了新型的SIMATIC微型存儲器卡(MMC)
• 集成的12Mbit/sPROFIBUS DP從站/MPI接口
• 根據CPU S7-314集成的CPU
• 提供有IM 151-7 FO
• 可以使用帶有故障保護功能的接口模塊IM 151-7 F-CPU PROFIsafe
• 也可以使用，因?yàn)?IM 151-8(F) PN/DP CPU 帶有 PROFINET 接口

IM 151-7 CPU接口模塊可以用于具有中等程序空間的分布式自動化系統。 這一接口模塊支持過程數據的就地分散處理，并作為PROFIBUS DP 系統的從站，與主站進行通訊。這樣做有以下幾個優點：

• 減少中央控制器的負載
• 縮短對現場重要信號的響應時間
• 由于數據量較小,減輕了總線系統的負擔
• 由于各個單元預先進行了測試和并行調試, 調試過程非?？?
• 由于自帶機械裝置,增加了可用性和靈活性
• 配置情況一目了然

在 DP 主站出現故障的情況下, 接口模塊 IM 151-7 CPU 仍然自動地繼續運行。

ET 200S分布式 I/O 系統和 IM151-7 CPU 模塊進行精細的模塊化設計, 因此, 具有智能化從站優點的各個站的結構可以按功能來定向。

• 通過點對點的鏈接，通訊模板用于數據交換
• 用于連接至 PROFIBUS 的通信模塊
• 用于連接至工業以太網的通信模塊

可通過通信模塊與外部通信伙伴連接以交換數據。由于有大量參數設置選項，可以針對通信伙伴靈活調整控制。
Modbus RTU 主站可為多 30 個 Modbus 從站創建一個 Modbus RTU 網絡。

可為您提供下列通訊模板：

• CM PtP RS232 BA；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；9 針 Sub D 連接器，高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區
• CM PtP RS232 HF；
  帶有 RS232 接口的通信模塊，適用于協議 Freeport、3964(R) 和 Modbus RTU；9 針 Sub D 連接器，高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區
• CM PtP RS422/485 BA；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R) 和 USS；15 針 Sub D 插座，高 19.2 Kbit/s，1 KB 幀長度，2 KB 接收緩沖區
• CM PtP RS422/485 HF；
  帶有 RS422 和 RS485 接口的通信模塊，適用于協議 Freeport、3964(R)、USS 和 Modbus RTU；15 針 Sub D 插座，高 115.2 Kbit/s，4 KB 幀長度，8 KB 接收緩沖區

• 統一的顯示和診斷方式：
  • 故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示
  • 發送和接收通信顯示
• 支持的協議：
  • Freeport：適用于通用通信的用戶可設置報文格式
  • 3964(R) 可提高傳輸可靠性
  • Modbus RTU 主站
  • Modbus RTU 從站
  • USS，通過指令實現
• 接口性質：
  • RS 232 帶輔助信號
  • RS 422 用于全雙工連接
  • RS 485 用于半雙工和多點連接
  • 傳輸速率為 300 - 115200 bit/s
  • 通過 Sub D 連接器進行連接
• SIMATIC ET 200MP 的統一系統功能：
  • 識別和維護數據 IM0
  • 固件更新
  • 模塊正面的清晰標簽
