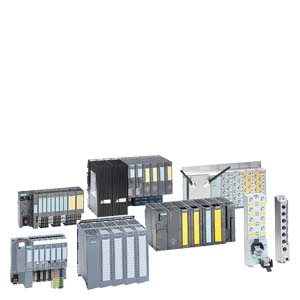

西門子S7系列PLC的主要種類及應用軟件
德國西門子（SIEMENS）公司生產的可編程序控制器在我國的應用也相當廣泛，在冶金、化工、印刷生產線等領域都有應用。西門子（SIEMENS）公司的PLC產品包括LOGO，S7-200，S7-300，S7-400，工業網絡，HMI人機界面，工業軟件等。
西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性更高。S7系列PLC產品可分為微型PLC（如S7-200），小規模性能要求的PLC（如S7-300）和中、高性能要求的PLC（如S7-400）等。
1．SIMATIC S7-200 PLC
S7-200 PLC是超小型化的PLC，它適用于各行各業，各種場合中的自動檢測、監測及控制等。S7-200 PLC的強大功能使其無論單機運行，或連成網絡都能實現復雜的控制功能。
S7-200PLC可提供4個不同的基本型號與8種CPU可供選擇使用。
2．SIMATIC S7-300 PLC
S7-300是模塊化小型PLC系統，能滿足中等性能要求的應用。各種單獨的模塊之間可進行廣泛組合構成不同要求的系統。與S7-200 PLC比較，S7-300 PLC采用模塊化結構，具備高速（0.6~0.1μs）的指令運算速度；用浮點數運算比較有效地實現了更為復雜的算術運算；一個帶標準用戶接口的軟件工具方便用戶給所有模塊進行參數賦值；方便的人機界面已經集成在S7-300操作系統內，人機對話的編程要求大大減少。SIMATIC人機界面（HMI）從S7-300中取得數據，S7-300按用戶指定的刷新速度傳送這些數據。S7-300操作系統自動地處理數據的傳送；CPU的智能化的診斷系統連續監控系統的功能是否正常、記錄錯誤和特殊系統事件（例如：超時，模塊更換，等等）；多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；S7-300 PLC設有操作方式選擇開關，操作方式選擇開關像鑰匙一樣可以拔出，當鑰匙拔出時，就不能改變操作方式，這樣就可防止非法刪除或改寫用戶程序。具備強大的通信功能，S7-300 PLC可通過編程軟件Step 7的用戶界面提供通信組態功能，這使得組態非常容易、簡單。S7-300 PLC具有多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統；串行通信處理器用來連接點到點的通信系統；多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。
3． SIMATIC S7-400 PLC
S7-400 PLC是用于中、性能范圍的可編程序控制器。
S7-400 PLC采用模塊化無風扇的設計，可靠耐用，同時可以選用多種級別（功能逐步升級）的CPU，并配有多種通用功能的模板，這使用戶能根據需要組合成不同的專用系統。當控制系統規模擴大或升級時，只要適當?shù)卦黾右恍┠０?，便能使系統升級和充分滿足需要。
4． 工業通訊網絡
通訊網絡是自動化系統的支柱，西門子的全集成自動化網絡平臺提供了從控制級一直到現場級的一致性通訊，“SIMATIC NET”是全部網絡系列產品的總稱，他們能在工廠的不同部門，在不同的自動化站以及通過不同的級交換數據，有標準的接口并且相互之間完全兼容。
5． 人機界面（HMI）硬件
HMI硬件配合PLC使用，為用戶提供數據、圖形和事件顯示，主要有文本操作面板TD200（可顯示中文），OP3，OP7，OP17等；圖形/文本操作面板OP27，OP37等，觸摸屏操作面板TP7，TP27/37，TP170A/B等；SIMATIC面板型PC670等。個人計算機（PC）也可以作為HMI硬件使用。HMI硬件需要經過軟件（如ProTool）組態才能配合PLC使用。
6． SIMATIC S7工業軟件
西門子的工業軟件分為三個不同的種類：
（1）編程和工程工具 編程和工程工具包括所有基于PLC或PC用于編程、組態、模擬和維護等控制所需的工具。STEP 7標準軟件包SIMATIC S7是用于S7-300/400，C7 PLC和SIMATIC WinAC基于PC控制產品的組態編程和維護的項目管理工具，STEP 7-Micro/WIN是在Windows平臺上運行的S7-200系列PLC的編程、在線仿真軟件。
（2）基于PC的控制軟件 基于PC的控制系統WinAC允許使用個人計算機作為可編程序控制器（PLC）運行用戶的程序，運行在安裝了Windows NT4.0操作系統的SIMATIC工控機或其它任何商用機。WinAC提供兩種PLC，一種是軟件PLC，在用戶計算機上作為視窗任務運行。另一種是插槽PLC（在用戶計算機上安裝一個PC卡），它具有硬件PLC的全部功能。WinAC與SIMATIC S7系列處理器完全兼容，其編程采用統一的SIMATIC編程工具（如STEP 7），編制的程序既可運行在WinAC上，也可運行在S7系列處理器上。
（3）人機界面軟件 人機界面軟件為用戶自動化項目提供人機界面（HMI）或SCADA系統，支持大范圍的平臺。人機界面軟件有兩種，一種是應用于機器級的ProTool，另一種是應用于監控級的WinCC。
ProTool適用于大部分HMI硬件的組態，從操作員面板到標準PC都可以用集成在STEP 7中的ProTool有效地完成組態。ProTool/lite用于文本顯示的組態，如：OP3，OP7，OP17，TD17等。ProTool/Pro用于組態標準PC和所有西門子HMI產品，ProTool/Pro不只是組態軟件，其運行版也用于Windows平臺的監控系統。
WinCC是一個真正開放的，面向監控與數據采集的SCADA（Supervisory Control and Data Acquisition）軟件，可在任何標準PC上運行。WinCC操作簡單，系統可靠性高，與STEP 7功能集成，可直接進入PLC的硬件故障系統，節省項目開發時間。它的設計適合于廣泛的應用，可以連接到已存在的自動化環境中，有大量的通信接口和全面的過程信息和數據處理能力，其新的WinCC5.0支持在辦公室通過IE瀏覽器動態監控生產過程。
S7-200系列可編程控制器的特點分類及主要功能元件
西門子S7系列可編程控制器分為S7-400、S7-300、S7-200三個系列，分別為S7系列的大、中、小型可編程控制器系統。S7-200系列可編程控制器有CPU21X系列，CPU22X系列，其中CPU22X型可編程控制器提供了4個不同的基本型號，常見的有CPU221，CPU222，CPU224和CPU226四種基本型號。
小型PLC中，CPU221價格低廉能滿足多種集成功能的需要。CPU 222是S7-200家族中低成本的單元，通過可連接的擴展模塊即可處理模擬量。CPU 224具有更多的輸入輸出點及更大的存儲器。CPU 226和226XM是功能強的單元，可完全滿足一些中小型復雜控制系統的要求。四種型號的PLC具有下列特點：
（1）集成的24V電源
可直接連接到傳感器和變送器執行器，CPU 221和CPU222具有180mA 輸出。CPU224輸出280mA，CPU 226、CPU 226XM輸出400mA 可用作負載電源。
（2）高速脈沖輸出
具有2 路高速脈沖輸出端，輸出脈沖頻率可達20KHz，用于控制步進電機或伺服電機，實現定位任務。
（3）通信口
CPU 221、CPU222和CPU224具有1個RS-485通信口。CPU 226、CPU 226XM具有2個RS-485通信口。支持PPI、MPI通信協議，有自由口通信能力。
（4）模擬電位器
CPU221/222有1個模擬電位器，CPU224/226/226XM有2個模擬電位器。模擬電位器用來改變特殊寄存器（SMB28，SMB29）中的數值，以改變程序運行時的參數。如定時器、計數器的預置值，過程量的控制參數。
（5）中斷輸入允許以極快的速度對過程信號的上升沿作出響應。
（6）EEPROM 存儲器模塊（選件）
可作為修改與拷貝程序的快速工具，無需編程器并可進行輔助軟件歸檔工作。
（7）電池模塊
用戶數據（如標志位狀態、數據塊、定時器、計數器）可通過內部的超級電容存儲大約5 天。選用電池模塊能延長存儲時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。
（8）不同的設備類型
CPU 221~226 各有2種類型CPU，具有不同的電源電壓和控制電壓。
（9）數字量輸入/輸出點
CPU 221具有6個輸入點和4個輸出點；CPU 222具有8個輸入點和6個輸出點；CPU 224 具有14個輸入點和10個輸出點；CPU226/226XM 具有24個輸入點和16個輸出點。CPU22X主機的輸入點為24V直流雙向光電耦合輸入電路，輸出有繼電器和直流（MOS型）兩種類型。
（10）高速計數器
CPU 221/222有4個30KHz高速計數器，CPU224/226/226XM有6個30KHz的高速計數器，用于捕捉比CPU掃描頻率更快的脈沖信號。
CPU 416-5H 可用于 SIMATIC S7-400H 和 S7-400F/FH。它可建立故障容錯 S7-400H 系統。也可結合 F 運行授權一起用于 S7-400F/FH 故障安全自動化系統。
內置的 PROFIBUS-DP 接口使它能夠作為主站直接連接到 PROFIBUS-DP 現場總線。
基于帶交換機功能的內置 PROFINET 接口，提供 2 個可外部訪問的 PROFINET 端口。這樣，可實現線性或環形結構。
CPU 417-5H 是用于 SIMATIC S7-400H 和 S7-400 F/FH 的功能強大的 CPU， 可以用于實現 S7-400H 高可用性系統。也可結合 F 運行授權一起用于 S7-400F/FH 故障安全自動化系統。
通過內置 PROFIBUS-DP 接口，還可使它作為主站，直接連接到 PROFIBUS-DP 現場總線。
基于帶交換機功能的內置 PROFINET 接口，提供 2 個可外部訪問的 PROFINET 端口。這樣，可實現總線性或環形結構。
SM 1234 模擬量輸入/輸出允許使用模擬量輸入/輸出。
這為用戶提供了下列優勢：
SM 1234 模擬量輸入/輸出信號模塊具有與基本設備相同的設計特點。
熱電偶模塊 SM 1231 的結構特點和其他 S7-1200 系列模塊的相同：
不同的量程:
J、K、T、E、R、S 和 N 型熱電偶；模擬量信號記錄 ±80mV。
開路檢查。
冷端補償：
避免了熱電偶和模之間連接處由于接觸電壓導致的故障；記錄模擬信號 (±80 mV) 時將自動禁止補償。
溫度單位：
溫度測量單位可以用 ℃ 或 ℉。
CU310 DP 控制單元為功率模塊提供了通訊和開環/閉環控制功能。
設計
CU310 DP控制單元提供有以下標準接口
· 1個DRIVE-CLIQ插槽，可實現與其他DRIVE-CLIQ設備的通訊，例如傳感器接口模塊、端子擴展模塊等
· 1個PM340接口（PM-IF）
· 1個基本操作面板BOP20接口
· 1個符合PROFIdrive V4行規的PROFIBUS接口
· 1個編碼器接口
可以連接以下類型的編碼器
-TTL/HTL—增量式編碼器
-不帶增量信號的SSI編碼器
· 4路可參數化數字量輸入
· 4路可參數化雙向數字量輸入輸出
· 1個RS232串行接口
· 1個CF插槽
· 1個24VDC接口
· 1個安全停車功能端子輸入接口
· 1個溫度傳感器接口
CU310 控制器的狀態通過多色的LED顯示
由于固件和參數設置保存在CF卡上，因此無需調試工具就可更換控制器
集成
CU310 DP 控制單元通過PM-IF接口連接到PM340。其他DRIVE-CLIQ組件比如傳感器接口模塊或端子擴展模塊通過DRIVE-CLIQ連接。
CU310 DP控制單元通過DRIVE-CLIQ接口連接裝機裝柜型PM340。使用該組件時，必須將傳感器接口模塊和端子擴展模塊連接到裝機裝柜型PM340上未被占用的DRIVE-CLIQ口。
可使用BOP20基本操作面板更改參數設置。在操作過程中，還可將BOP20面板安裝到CU310 DP上進行診斷。
CU310 DP使用PROFIBUS和profidrive V4 配置文件與上位控制系統通訊。
CPU 416-5H 可用于 SIMATIC S7-400H 和 S7-400F/FH。它可建立故障容錯 S7-400H 系統。也可結合 F 運行授權一起用于 S7-400F/FH 故障安全自動化系統。
內置的 PROFIBUS-DP 接口使它能夠作為主站直接連接到 PROFIBUS-DP 現場總線。
基于帶交換機功能的內置 PROFINET 接口，提供 2 個可外部訪問的 PROFINET 端口。這樣，可實現線性或環形結構。
CPU 417-5H 是用于 SIMATIC S7-400H 和 S7-400 F/FH 的功能強大的 CPU， 可以用于實現 S7-400H 高可用性系統。也可結合 F 運行授權一起用于 S7-400F/FH 故障安全自動化系統。
通過內置 PROFIBUS-DP 接口，還可使它作為主站，直接連接到 PROFIBUS-DP 現場總線。
基于帶交換機功能的內置 PROFINET 接口，提供 2 個可外部訪問的 PROFINET 端口。這樣，可實現總線性或環形結構。
