上海諾丞儀器自主研發品牌，在線式紅外熱像儀。
型號參數
|
型號 |
NC160M |
NC384M |
|
紅外分辨率 |
160*120 |
384x288 |
|
像素尺寸 |
17um |
|
|
工作波段 |
8~14um |
|
|
幀頻 |
50Hz |
|
|
以太網獲取全幀輻射數字溫度速度10Hz |
||
|
NETD |
60mK@25℃ |
|
|
視場角 |
詳見“鏡頭列表” |
|
|
角分辨率 |
||
|
測溫范圍 |
-20~150℃(可定制) |
|
|
圖像 |
||
|
成像距離 |
約20倍焦距至無窮遠 |
|
|
測溫模板 |
支持全局高低溫追蹤，支持點、線、矩形、橢圓測溫模板，支持模板內高低溫追蹤 |
|
|
圖像增強 |
自適應 拉伸、手動增強、電子倍焦 |
|
|
調色板 |
白熱、黑熱、鐵紅、紅飽和、用戶自定義等多種調色板 |
|
|
調焦方式 |
電動/手動，電動鏡頭支持自動對焦 |
|
|
數據 |
||
|
單幀溫度 |
帶溫度信息的PNG圖片格式 |
|
|
溫度流 |
全輻射溫度信息存儲 |
|
|
數字視頻 |
H.264，支持RTSP流媒體協議，MP4文件 |
|
|
模擬視頻 |
NTSC/PAL |
|
|
數據存儲 |
支持TF卡擴展和存儲，最大32GB |
|
|
電氣接口 |
||
|
電源 |
DC9~15V，典型功耗2.8W@25℃ |
|
|
以太網 |
100/1000Base，支持TCP、UDP、IP、DHCP、IGMP、RTSP等協議 |
|
|
串口 |
RS485/RS232-TTL |
|
|
電動鏡頭 |
支持12V電動鏡頭 |
|
|
GPIO |
1路磁隔離輸入：0，輸入電壓1V以下；1，輸入電壓1~3.3V |
|
|
環境參數
|
||
|
工作溫度 |
-20~+60℃
|
|
|
儲存溫度 |
-40oC~+85℃ |
|
|
濕度 |
非冷凝10%~95% |
|
|
外殼防護 |
IP54 |
|
|
抗沖擊性 |
25G |
|
|
抗振動性 |
2G |
|
|
物理參數 |
||
|
重量 |
100g/82g（不含鏡頭） |
|
|
尺寸 |
56(L)*42(W)*42(H)mm/43(L)*42(W)*42(H)mm（不含鏡頭） |
|
|
機械安裝 |
4個M2側面螺紋安裝孔，2*4個M3側面螺紋安裝孔，搭配1/4 UNC-20云臺轉接件 |
|
測溫范圍列表
|
測溫范圍 |
測溫精度 |
NETD |
|
-20~150℃ |
±2℃或±2% |
60mK |
|
-20~300℃ |
±2℃或±2% |
80mK |
|
-20~600℃ |
±2℃或±2% |
100mK |
|
150~1000℃ |
±2% |
--- |
|
300~1600℃ |
±2% |
--- |
|
客戶定制 |
||
鏡頭列表（以NC384產品為例）
|
焦距 |
視場角 |
角分辨率 |
|
9mm |
39.9° x 30.4° |
2.1mrad |
|
17mm |
22.0° x 16.5° |
1.1mrad |
|
25mm |
15.0° x 11.3° |
0.68mrad |
|
40mm |
9.3° x 7.0° |
0.43mrad |
|
如需其他焦距請咨詢 |
||

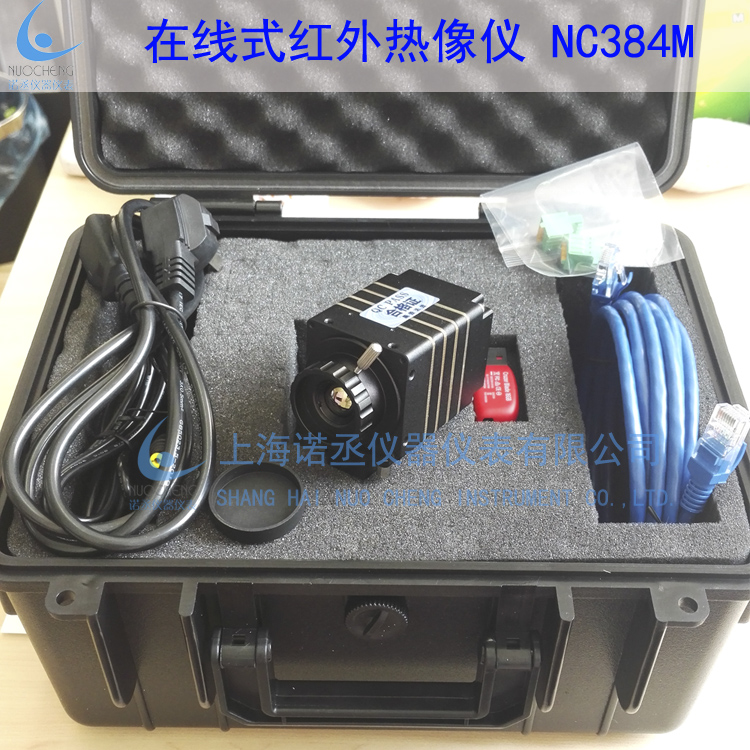

交貨清單
|
1．包裝箱 |
|
2．帶鏡頭的紅外熱像儀 |
|
3．AC110/220V轉DC12V/2A電源適配器(依型號而定) |
|
4．網線、歐式接插件配件(依型號而定) |
|
5．產品合格證 |
|
6．售后服務卡 |
|
7．U盤（包含軟件安裝包、產品說明、使用手冊、紅外樣張、基本紅外知識等） |
