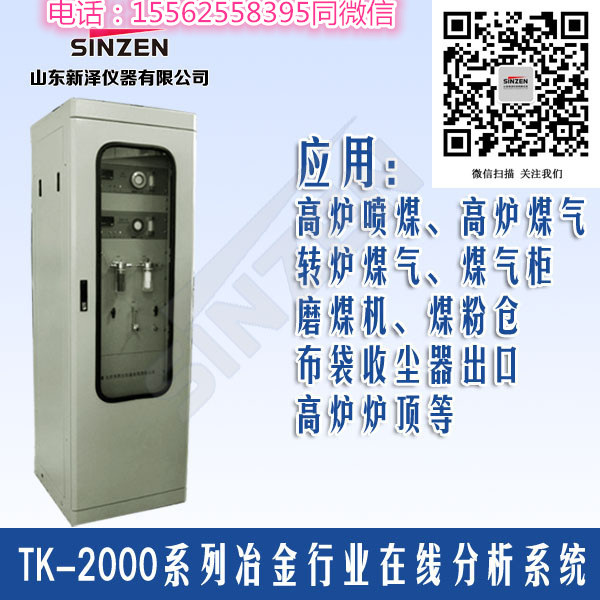

TK-2000高爐爐頂煤氣分析系統
一、高爐爐頂簡介以及說明
高爐生產中高爐爐頂煤氣成份是直接反映冶煉過程的狀態參數，是高爐操作調節負荷的主要依據，同時反映冶煉過程煤氣利用情況，對高爐負荷平衡致關重要。因此，國內外高爐冶煉生產都想及時了解掌握高爐爐頂煤氣成分，以獲取最佳的技術經濟指標，指導高爐生產。高爐煤氣成分中CO、CO2和H2的成分含量是三個最重要的參數，通過分析這三個參數，可以準確地判斷爐況。
由于高爐爐頂煤氣雜質含量高，成分復雜，高爐爐頂煤氣在線分析系統是否能夠正常運行，樣氣預處理技術是關鍵。高爐爐頂荒煤氣中含有鐵粉、礦石、焦炭、石灰等固體顆粒物，同時還含有一定的水分、硫等。當這些粉塵和冷凝后的水分混合后，極易形成致密的像混凝土一樣堅硬的物質，極難處理。通過以上情況,山東新澤公司不斷創新實踐,在取樣探頭和預處理上克服了這一難題, 不但如此我們還采用LG模塊，觸摸屏操作控制，在現場可以根據現場實際的工況條件（粉塵量大小多少），隨意隨時修改取樣與反吹之間的間隔時間，自一分鐘到二十四小時內隨時隨意修改反吹間隔時間，并且在現場隨時隨意修改脈沖式吹掃的時間，在觸摸屏界面上可以直觀的了解二路（多路）以上取樣的路數和反吹的路數，到目前為止，這一點其他廠家是無法做到的。先進的控制技術，大大方便了使用人員的繁瑣的操作程序，提高了工作效率，保障了分析系統的可靠性，降低了安全隱患頻率，達到了在線分析過程氣中各個不同組份的目的和技術要求。
二、檢測工藝點及測量組份
TK-2000型高爐爐頂分析系統
檢測點位：高爐爐頂煤氣袋除塵器后煤氣管道上
檢測組份：CO：0—40%；CO2：0—30%；H2：0—5%；CH4：0—10%；N2:0-60%
分析目的：為高爐生產工藝的調節提供數據指導。
聯鎖控制：本系統自動取樣、自動吹掃、自動排水、自動分析輸出（信號輸出 4-20MA），可通過總控室參與聯鎖控制
分析儀器的選擇：電化學、磁氧、西門子
三、系統主要技術參數
（1）測量范圍：（組份可選）（量程可選）；
（2）最大允許誤差：±0.1%F.S；
（3）分辨率：0.01%；
（4）穩定性：零點漂移±1%FS/7d；
量程漂移±1%FS/7d；
（5）重復性：0.1%；
（6）預熱時間：10min；
（7）樣氣流量：（0.3～0.5）L/ min；
（8）樣氣接口尺寸：G1/2；
（9）電器接口尺寸：1/2NPT；
（10）工作電源：AC220V±10%，50HZ；
（11）工作環境：溫度 －5℃～+45℃；
濕度 ≤90%RH；
（12）防爆等級：ExdIICT6；（可選擇不防爆）
（13）模擬輸出：4～20mA；
（14）樣氣壓力：0.05MPa≤入口壓力≤0.1Mpa。
四、系統特點
u 取樣探頭免維護，新澤公司創新設計，過濾原理創新，根本解決堵塞問題。煙塵過濾能力＜200g/NM3，維護量小。
u 系統響應時間＜10S，儀表響應時間＜1.5S，抽氣泵流量大（6L/min），系統響時間＜10S是國內同類產品中最快的。有效指導安全生產。
u 系統過濾精度≤0.1μm
u 系統可靠性MTBF＞3年
u 產品性價比高，1套系統可實現多組份同時在線檢測。
u 系統為全干法過濾，取樣不失真，分析準確。
u 真正完全無人管理的全自動化系統。
u 熱值直觀顯示，時時觀察熱值變化。
u 實時監測，全自動化觸摸屏控制，真正做到全天候24小時在線監測。
